7800X+GTX1070零組件升級開箱
▼主機板包裝
很標準的ASUS風格 支援AURA RGB系統
底下支援NVIDIA SLI AMD CF 以及DTS音效系統
高階板該有的都有
▼不是ROG只有4年保固
▼主機外盒還附手提把
畢竟deluxe定位算是高階板 外盒也不隨便
▼盒子背面介紹
- 支援802.11ad wifi規格 不過ad的路由器很貴 短時間內應該是用不到
- X299支援 PCIE SSD 組RAID
- PCIE SSD RAID只限定intel本家
信仰不足請充值 - 基本的RAID0由晶片組提供
- 如果要組RAID 1 5 10要另外購買VROC KEY
現在主機板也開始搞DLC - SATA的RAID則不再此限制內
▼主機板隨附風扇擴充卡 wifi天線 以及thunderbolt3擴充卡
▼與strix x99的外盒比 整個大了一圈
▼主機板外盒上蓋打開可以看到主機板本體
上面也有詳細的介紹

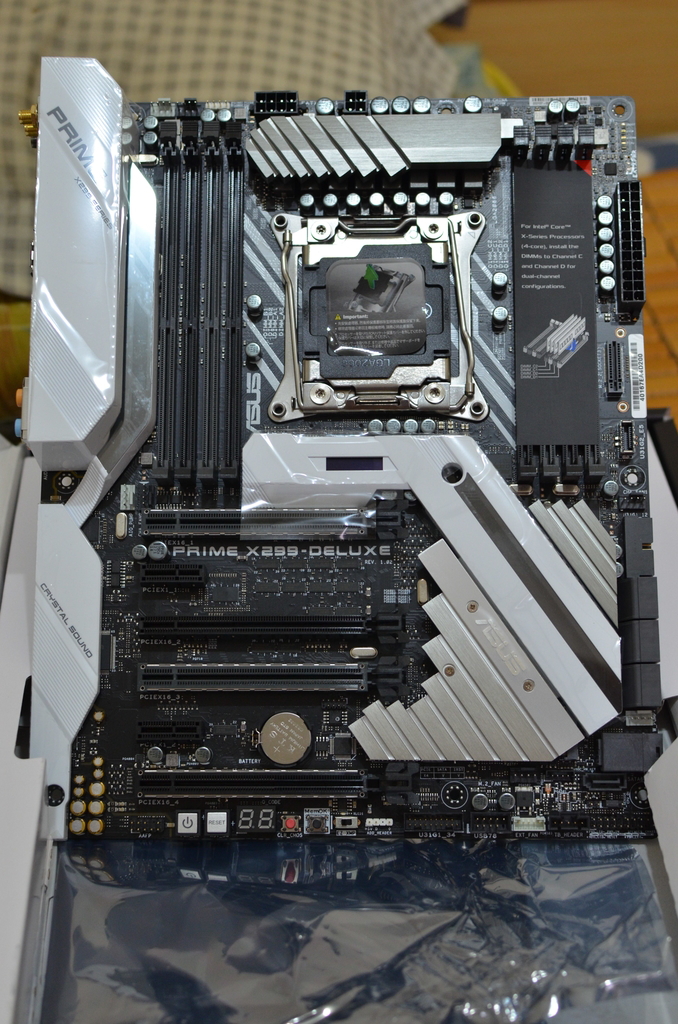

▼主機板本體
外觀設計得很不錯 不輸ROG系列
IO遮罩與晶片組都有LED

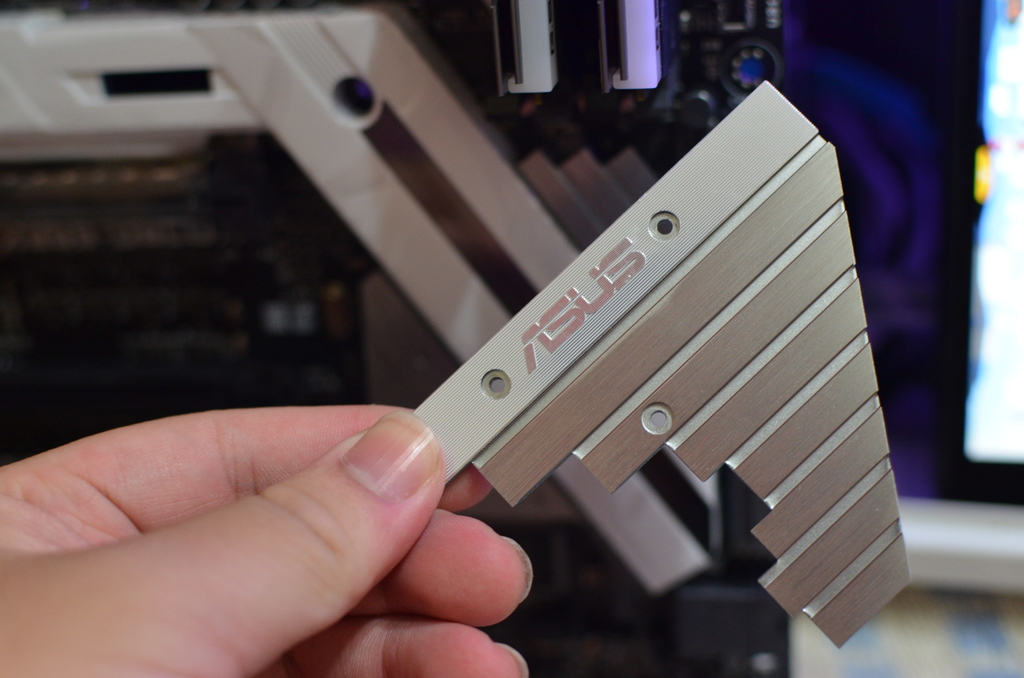

▼這塊ASUS 是M.2的散熱片
可以解決PCIE SSD發熱量的問題

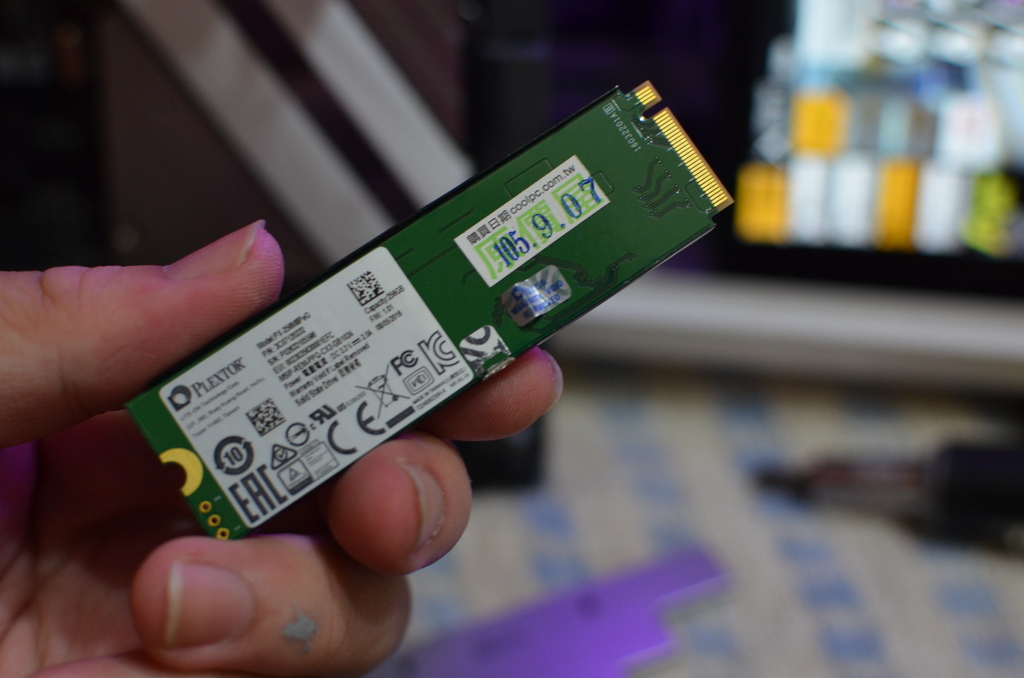

▼原本所使用的M8PEG 但是上面蓋著根本沒散熱功用的阻熱鐵片
▼M8PEG的保固貼也很賤的貼在散熱片與本體中間
為了上機只好把他撕掉了

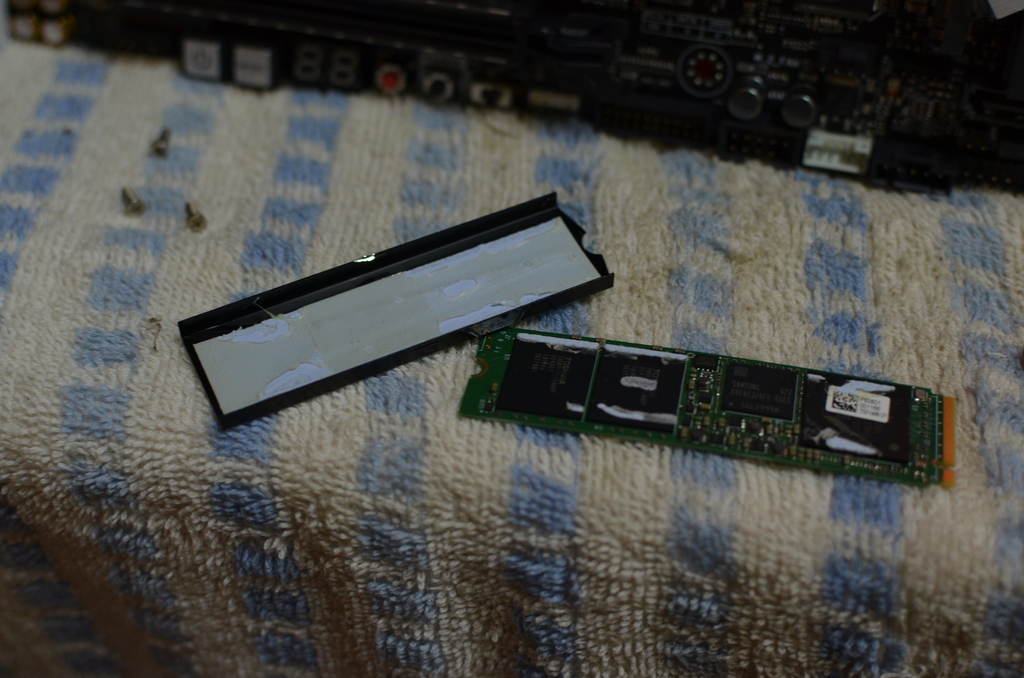

▼把散熱片拆開後 可以看到導熱膠幾乎沒有黏到顆粒與主控上面
根本貼爽的

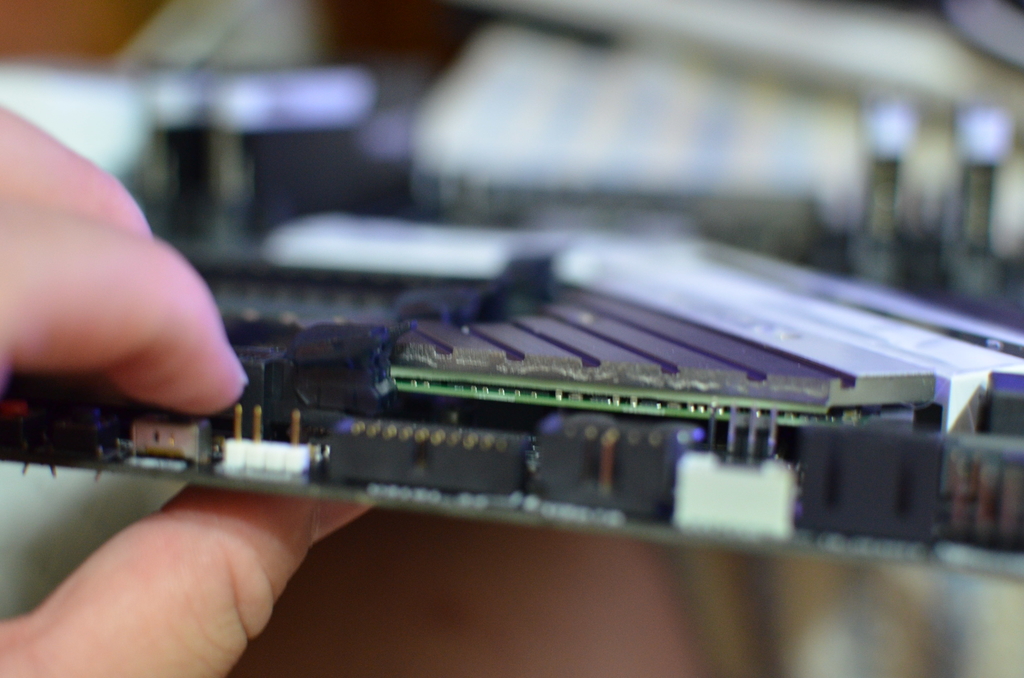

▼上機後可以看到散熱片與SSD本體很緊密地貼在一起

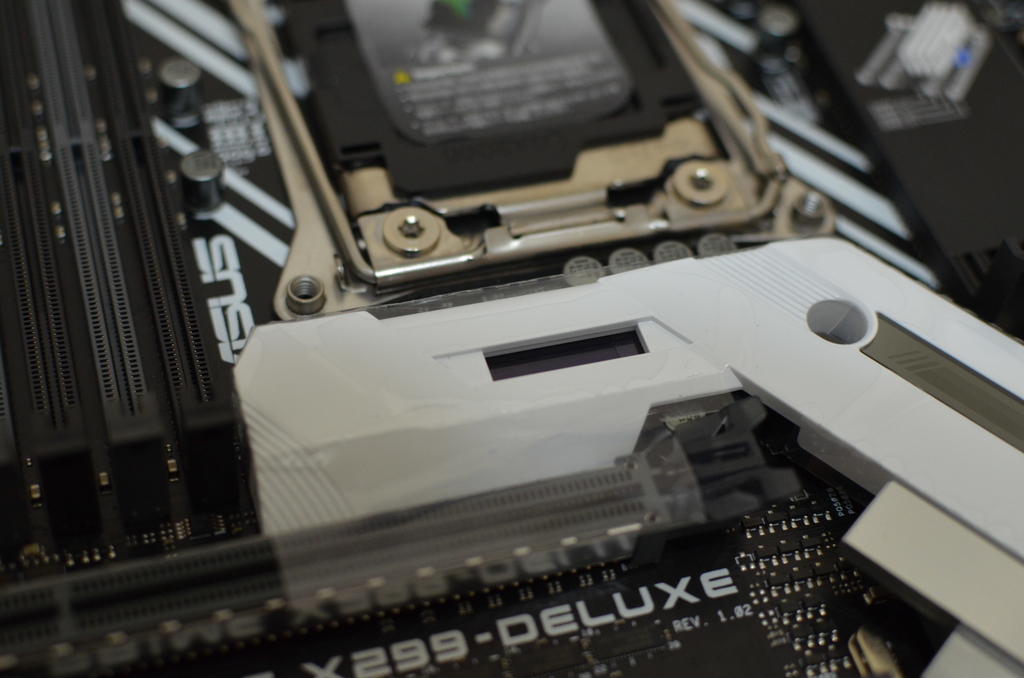

▼於CPU下方的LiveDash OLED顯示器
開機時會顯示BIOS詳細 進入系統後會顯示CPU或VRAM溫度
也可以自己做GIF動畫上去播放

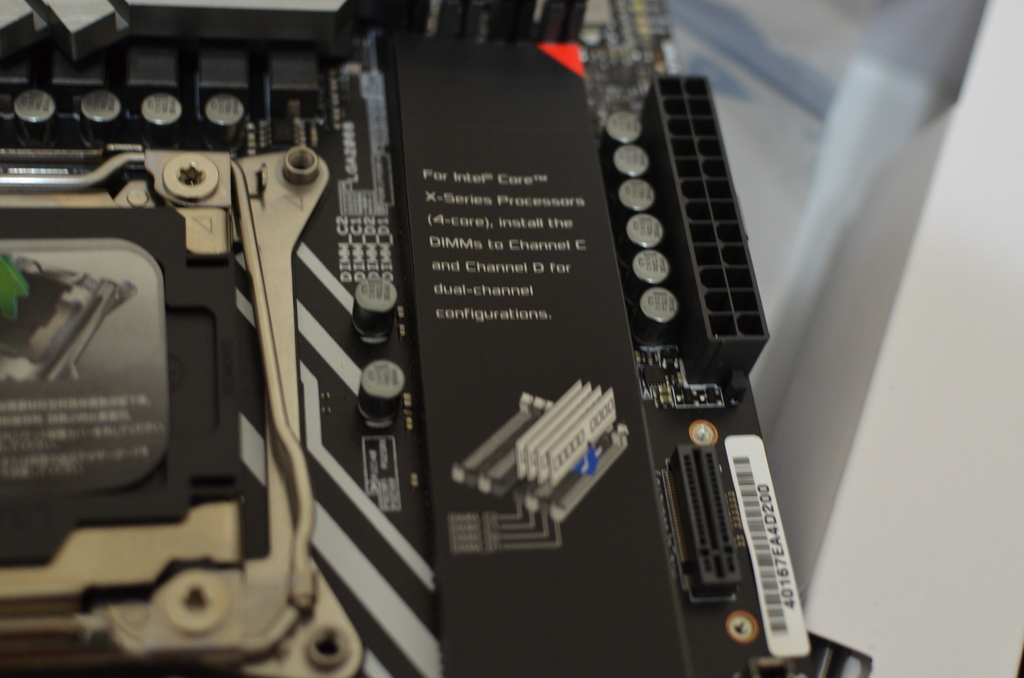

▼kaby lake系列的CPU只能安裝四條記憶體
所以記憶體只能安裝在左側的記憶體插槽

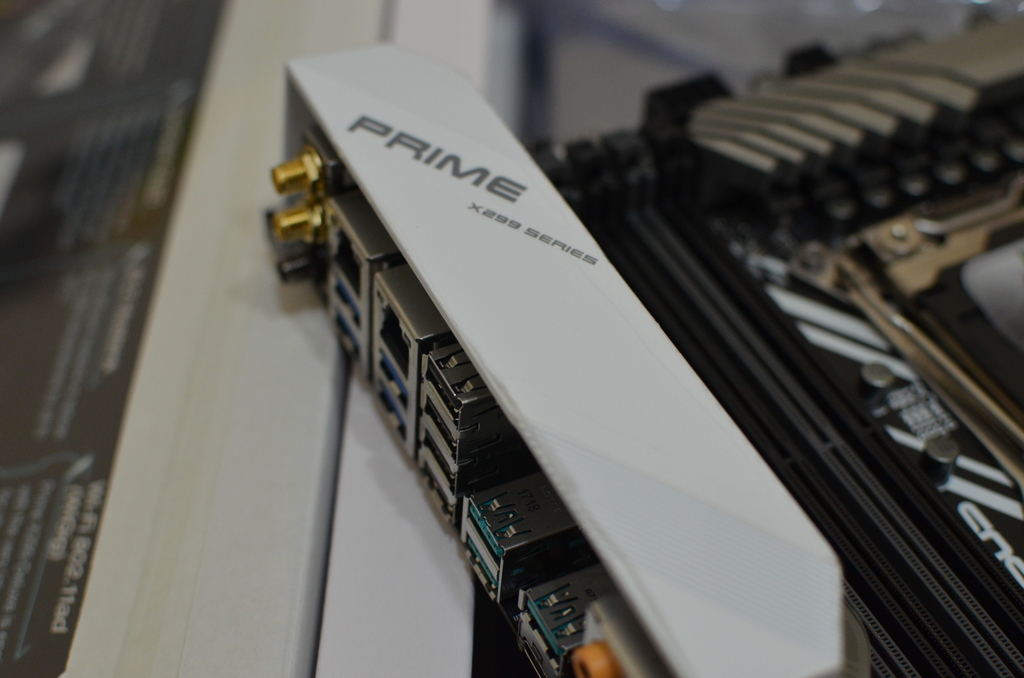

▼IO遮罩 上面印著PRIME系列的LOGO
搭配白色機殼效果很不錯

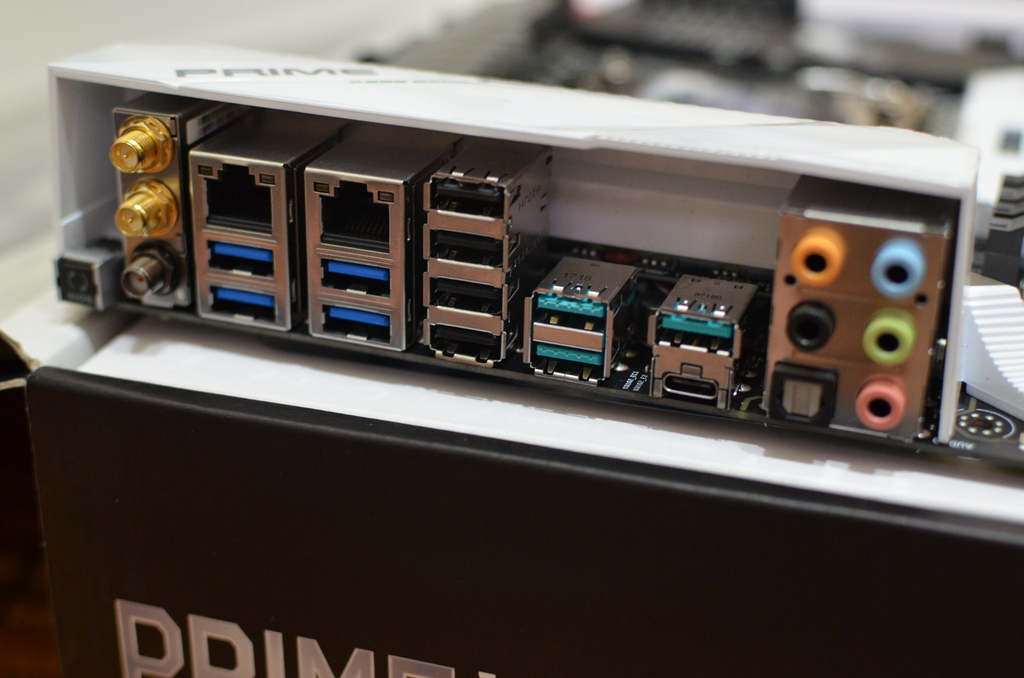

▼後IO給的USB很豐富
- USB2.0/3.0/3.1各四組 其中一組USB3.1為type-c
- 支援藍芽4.1
- wifi支援最高支援802.11 ac 另一組則支援802.11ad
- 音效介面除了7.1聲道 也給了一組光纖輸出
- 背面有雙網路卡可做附載平衡 左邊為I211-AT 右邊為I219-V
- USB BIOS Flashback

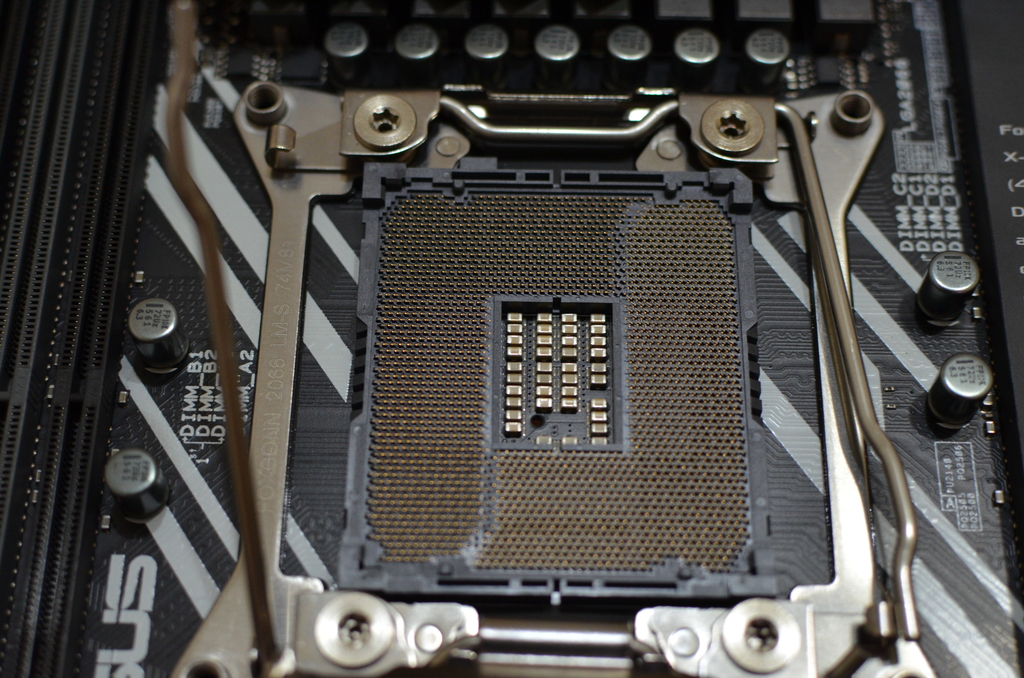

▼LGA2066腳位 散熱器可與2011腳位共用

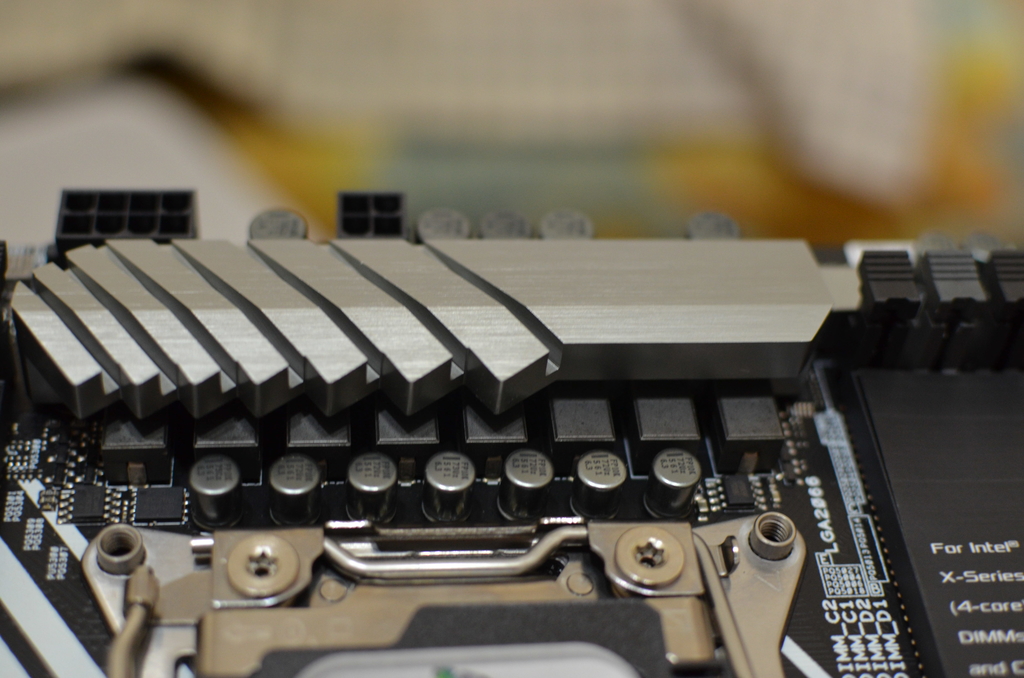

▼CPU電源供應為8+4 PIN 8相供電

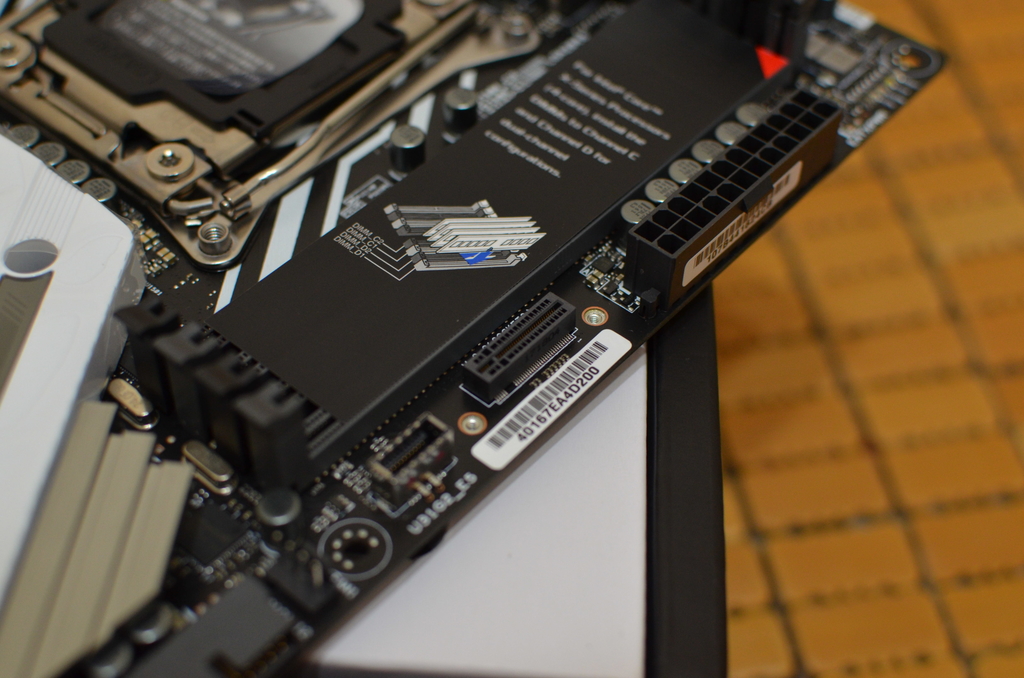

▼另外一組直立的M.2插槽 以及前置USB3.1插座

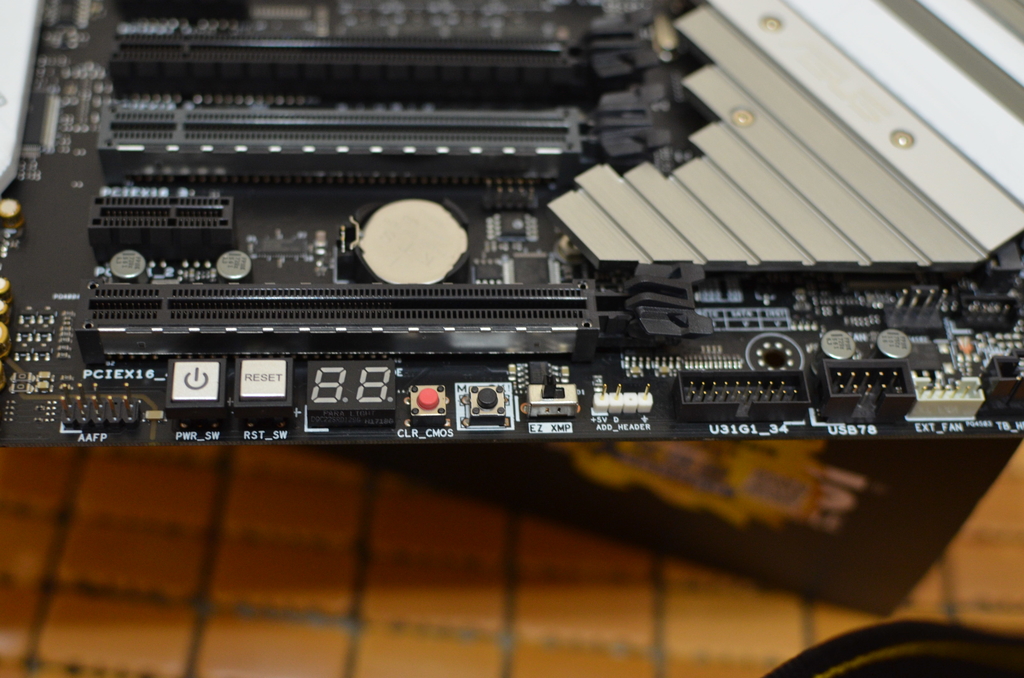

▼主機板下方 基本該有的都有
- 有除錯的Q-CODE顯示器
- 內建開關 裸測時很好用
- 一鍵清除CMOS 不用拔電池
- EZ XMP開關 打開後支援XMP的記憶體會自動超頻
- 一組可編程RGB燈座
- 一組USB3.0前置插座

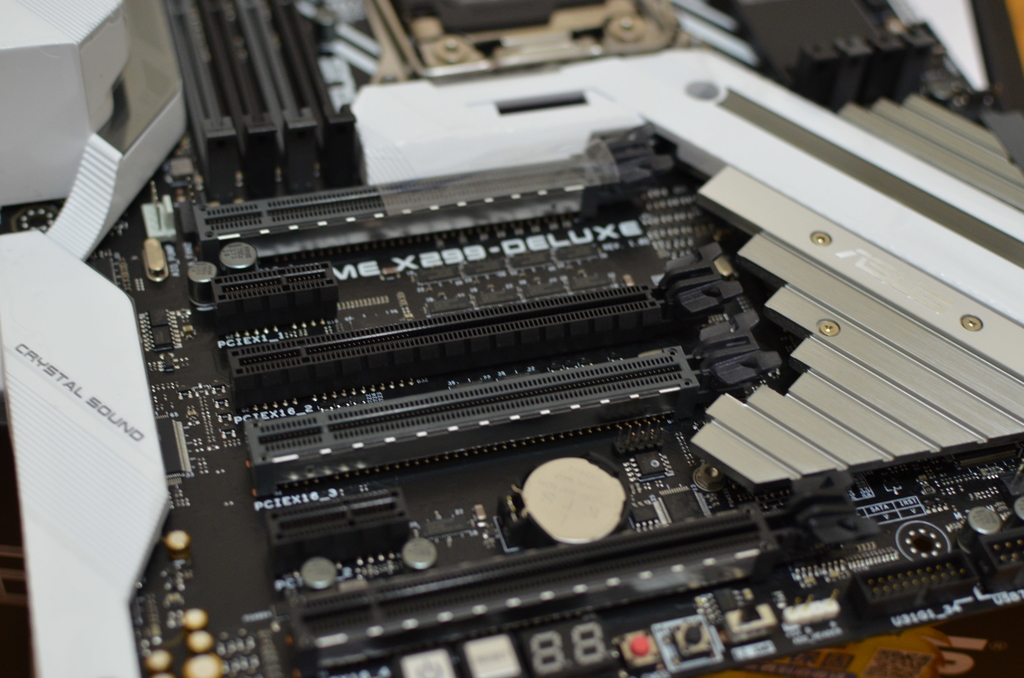

▼PCIE插槽 1、4、6組的PCIEx16皆有防彎保護

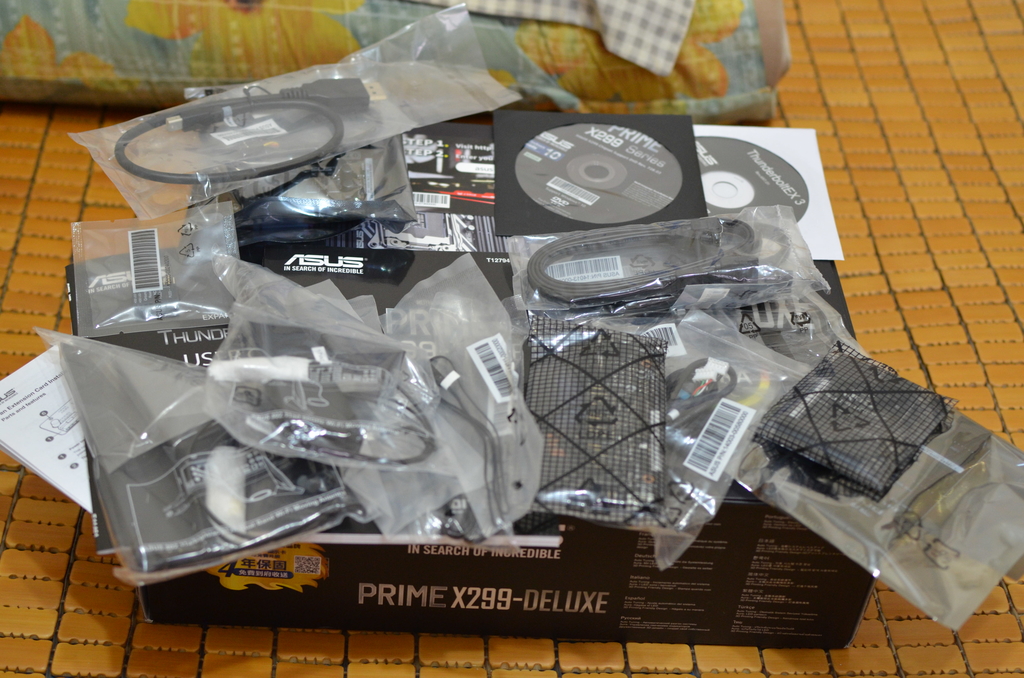

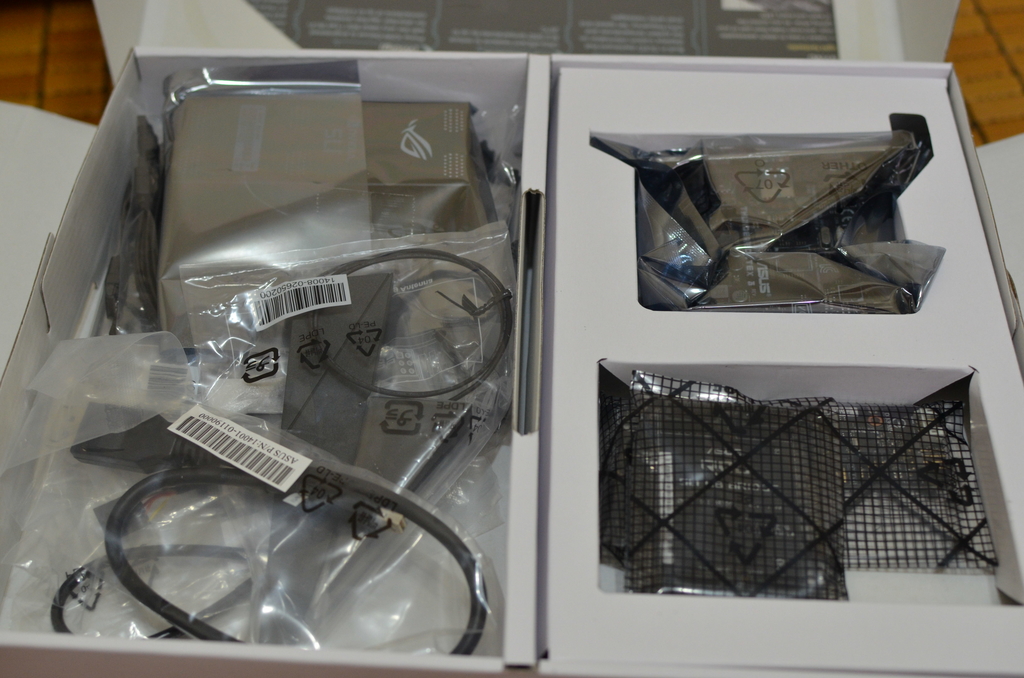

▼主機板隨附配件 根本大禮包
▼配件內容
- 說明書一堆及光碟
- SLI橋接器 2-way 3-way 個一組
- thunderbolt3子卡一張及連接線一條
- 風扇擴充卡一張
- WIFI天線兩組
- DP轉接線一條
- 溫度感測線三條
- SATA線4條
- IO背板一個
- 機殼連接線模組一個

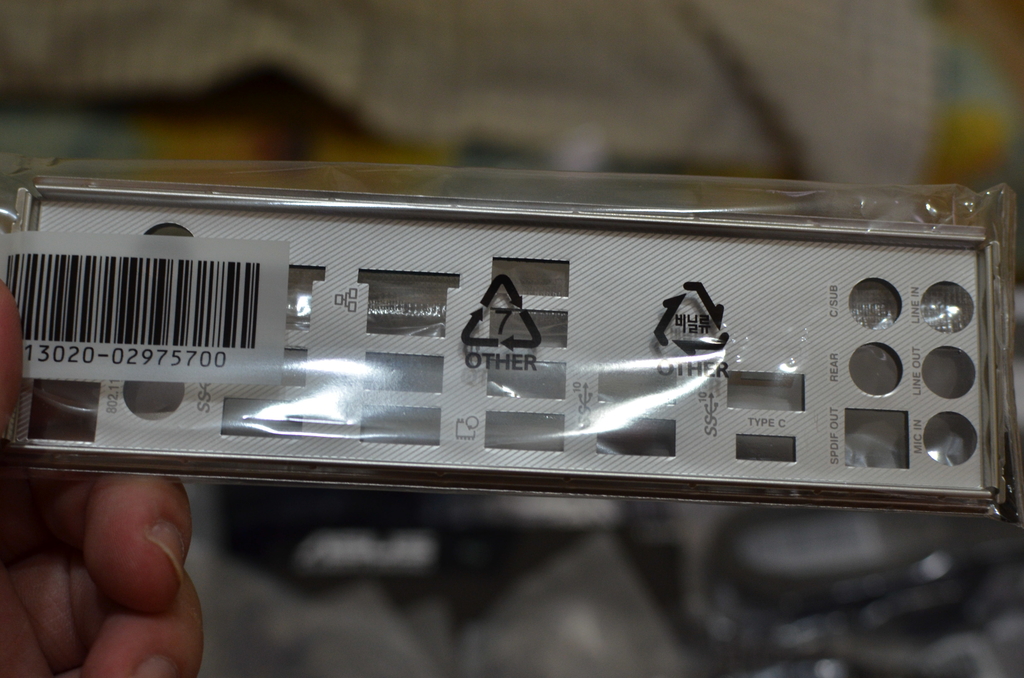

▼這個IO背板設計我很喜歡

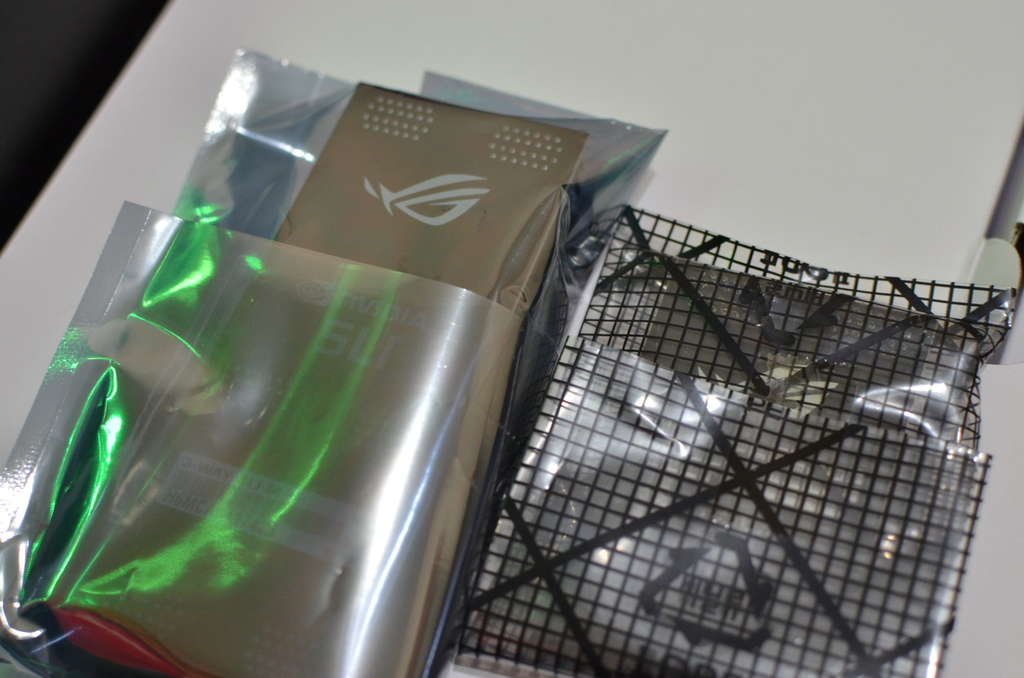

▼不是ROG的主機板給了ROG SLI橋接器

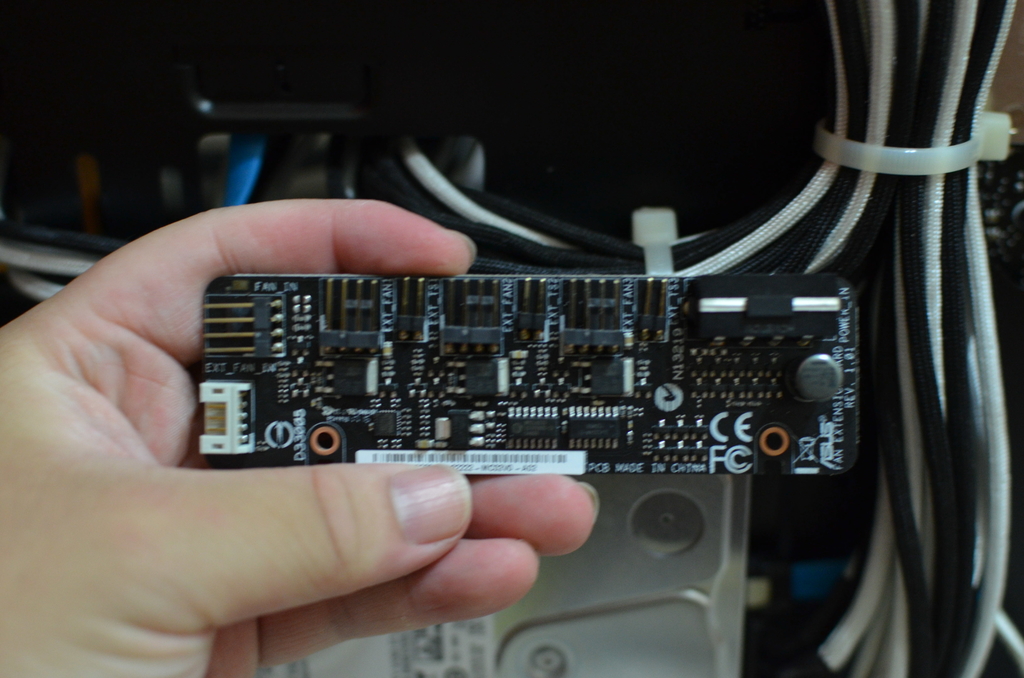

▼主機板隨附的風扇子卡
- 隨附連接線 可以透過主機板控制風扇轉速
- 需要大4pin電源
- 最多可支援三組風扇與三組溫度感測器
- 不是ASUS的主機板也能用 但只能透過主機板的上的風扇插座去擴充
