EPYC大船靠港-上篇 EPYC7872主機組裝紀錄

四年前組了一台雙路的Xeon5117主機,四年後我打算把這台電老虎換掉了。

前幾年疫情改變了全世界不少的生活環境,現在好不容易回歸正常了,2024這個萬物皆漲油電雙漲薪水沒漲的年代,只能說一般老百姓都是勒緊褲帶過日子。台電萬年沒漲的電費也要開始調漲了。

我現在有一台雙路Xeon E5-2697v4以及雙路的Xeon5117,四捨五入算下來等於四台高規格的電腦在我房間跑,不僅吃電還發熱量巨大,每月帳單繳的金額都不低,所以下定決心把這兩台電老虎通通換掉。

現在正好是國外伺服器的汰換朝,有蠻多洋垃圾大船靠港。由於Xeon E5-2697v4這台機器上有很多服務再跑不太好動,所以這次先把我平常使用的Xeon Gold 5117主機換掉,具體規格如下:

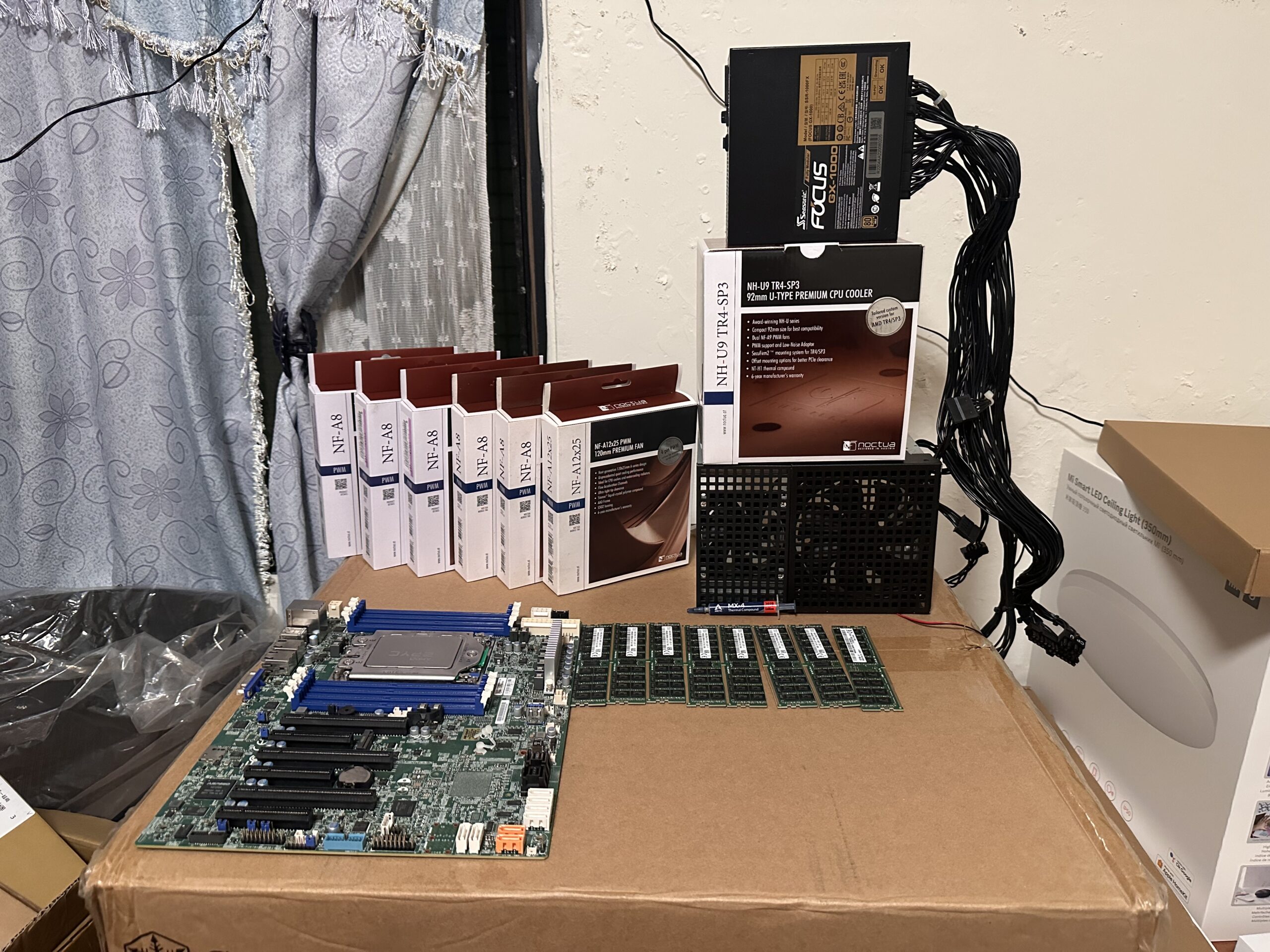

  • 機殼:銀欣 RM41-506
  • 主機板:Supermicro H11SSL-I
  • CPU:AMD EPYC 7872 16C/32T 2.8Ghz
  • 記憶體:SK Hynix DDR4-2400 REGECC 64GB*8
  • SSD:SAMSUNG PM9A1a 2TB、980PRO 512GB*4
  • 電源:Seasonic FOCUS GX-1000
  • 系統散熱:Noctua NH-U9 TR4-SP3、NF-A12x25、NF-A8*4

其他零件則沿用舊電腦的,這台主機打算做全FLASH儲存空間,所以沒有HDD。

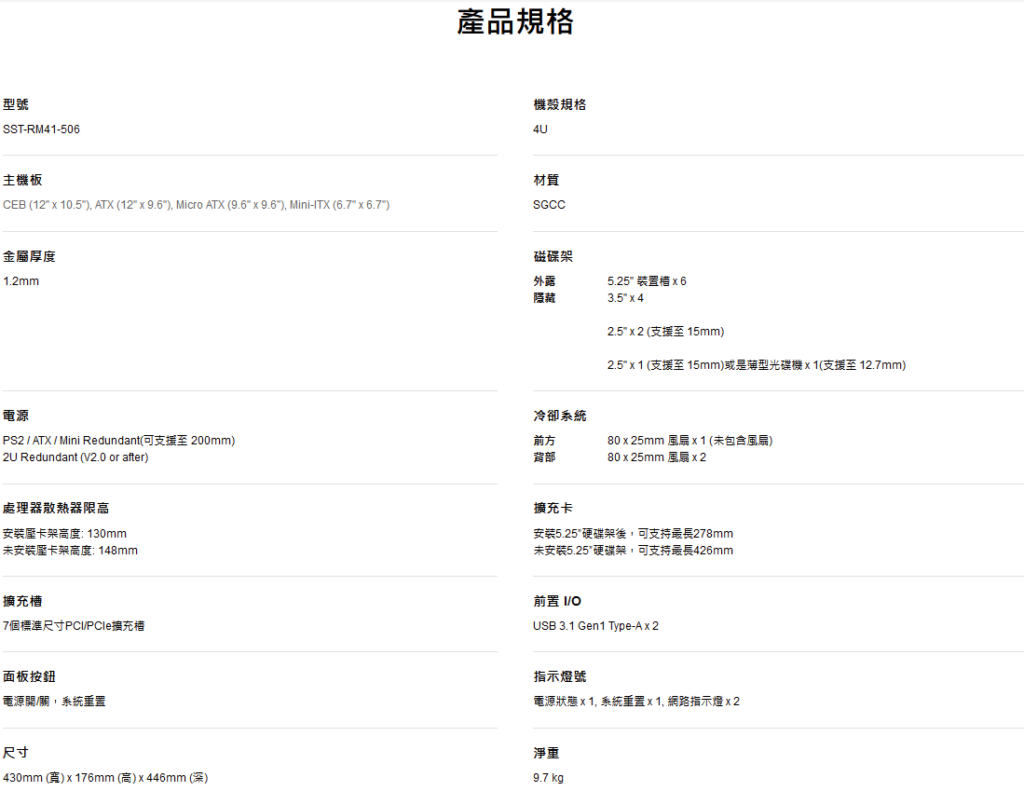

機殼介紹 RM41-506

RM41-506這款伺服器機殼算是少有在正面開6個5.25槽位的機殼了,現今主流一般機殼連5.25槽位都看不見,他牌伺服器機殼則是只有3個5.25槽位,但我個人一開始喜歡先把擴充性拉滿,不管未來要安裝光碟機或是硬碟籠或是其他擴充I/O都非常方便,再來板金厚度有足足1.2mm,整體相當厚實,所以才鎖定銀欣這款機殼。

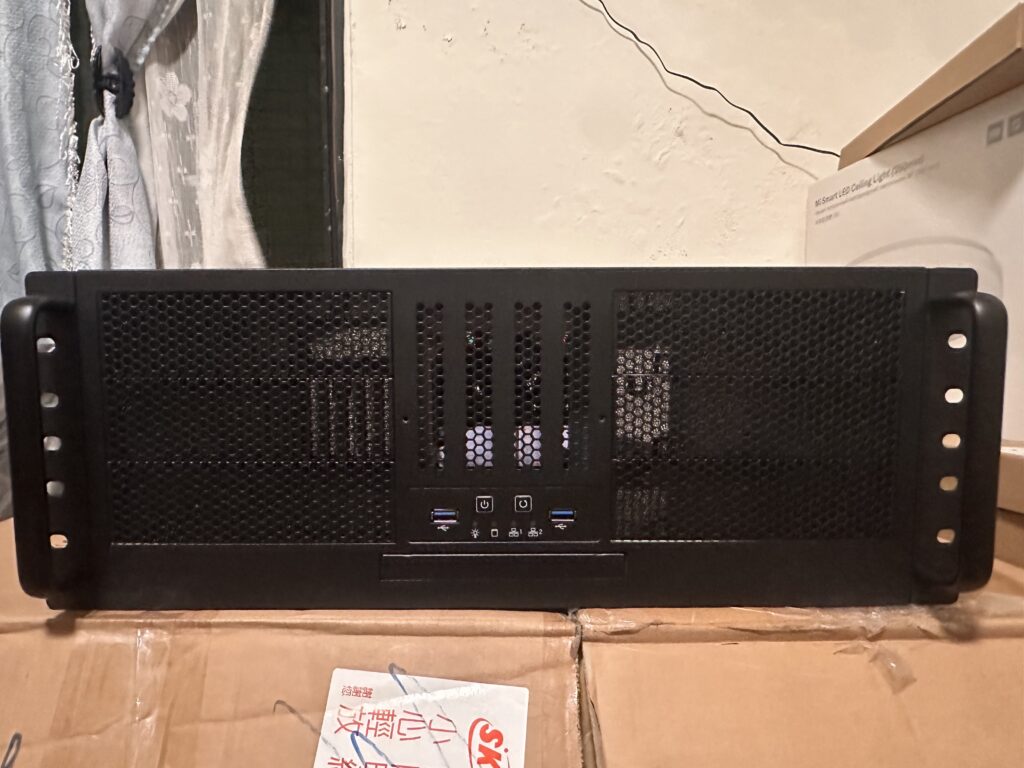

正面左右的5.25槽位都有網狀檔板+海綿處理,減少灰塵進入,正面中間則有一個8cm風扇進氣口,出廠是沒有安裝風扇的,可以另外再安裝一個8cm風扇上去,且中間這個位置剛好對應CPU的位置,安裝風扇後也有助於CPU散熱。

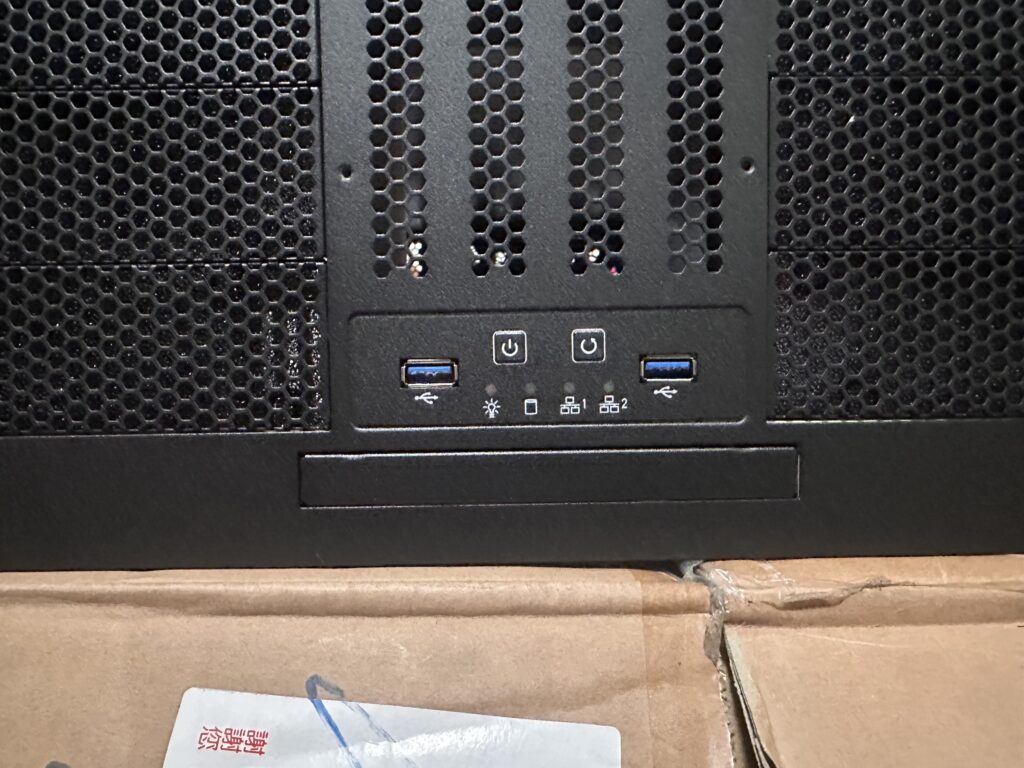

前面板給到了USB3.0,開機及重啟按鈕為鍋仔片按鈕,燈號除了電源及硬碟讀寫燈外,還有兩個網路卡燈號,方便及時查看網路卡狀態,不過網路卡燈號則需要主機板有支援,通常伺服器主機版都會有網路卡燈號可以外接。在前面板下面有一個長條型的面板,面板拆掉後則可以安裝筆電光碟機。

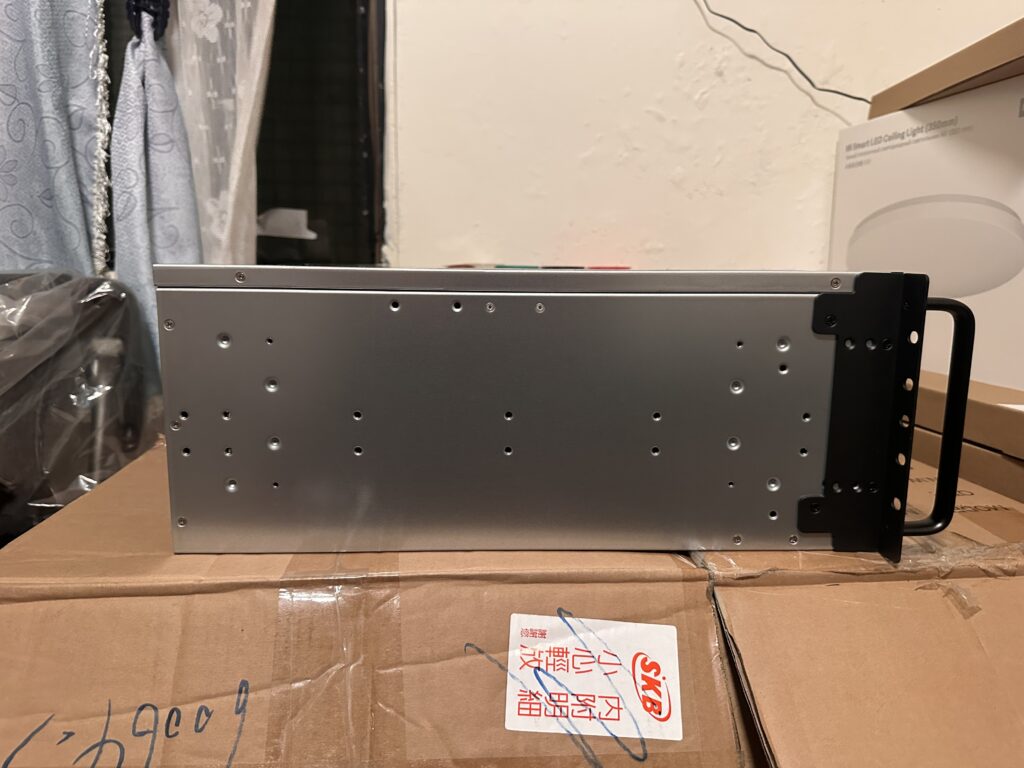

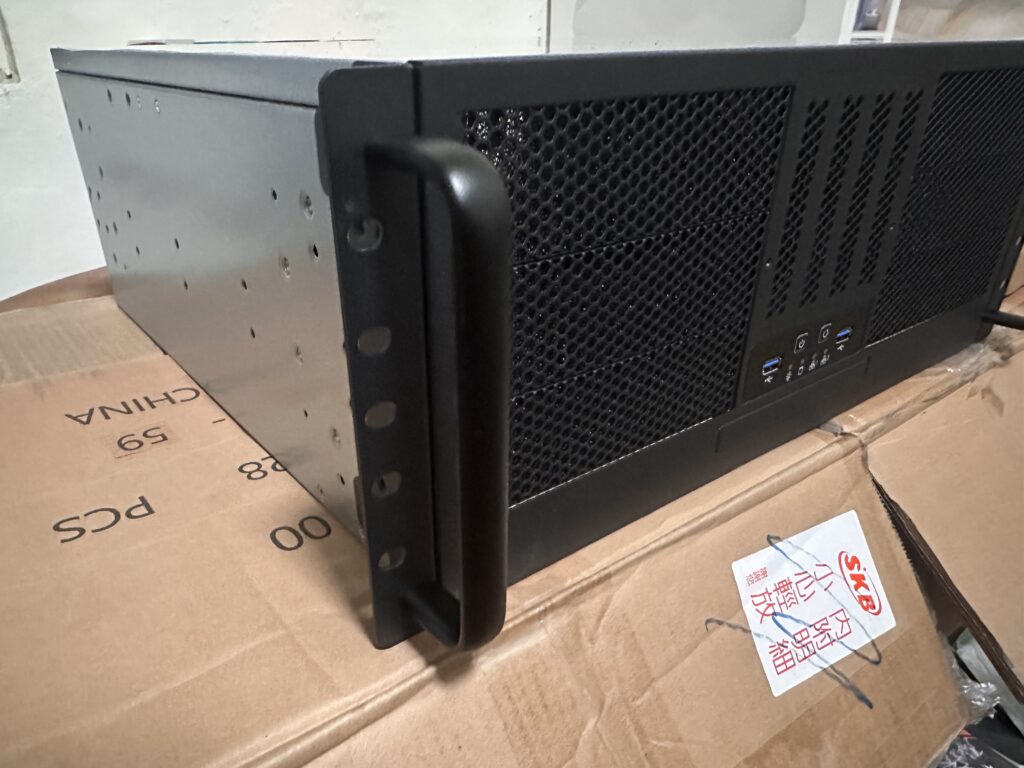

比較讓我驚訝的是把手部分,一般這種伺服器機殼把手都是隨便做做,但是這款機殼的把手做工相當不錯,邊緣有圓角以及陽極處理,握起來不割手很舒服,算是一個小優點。

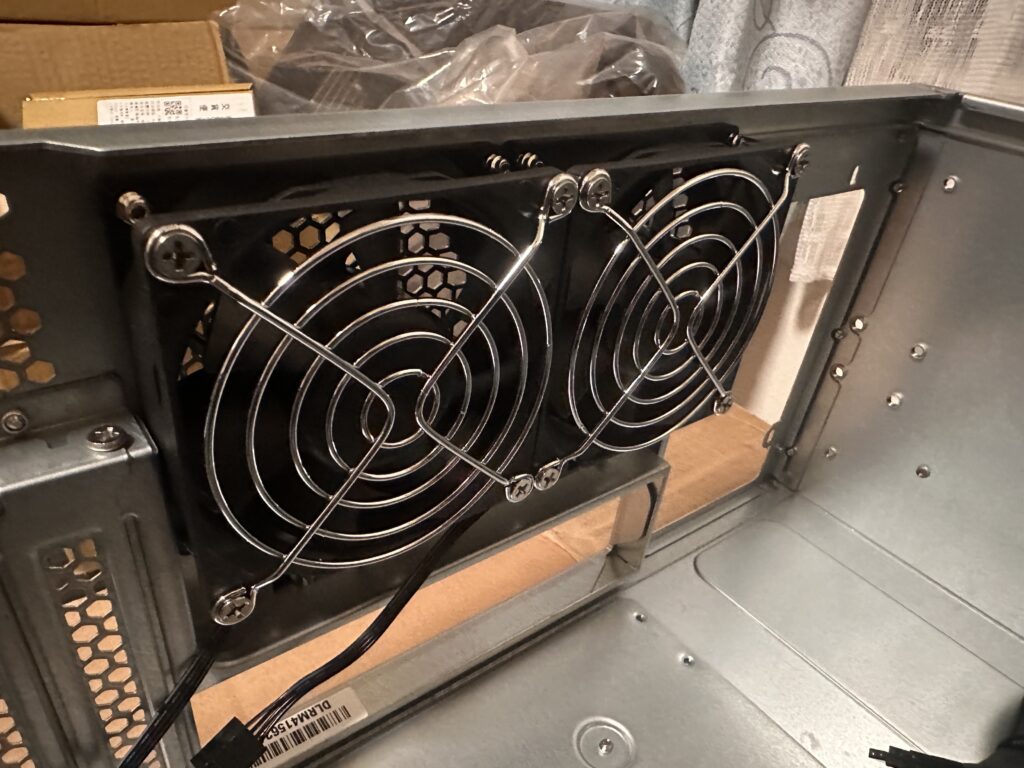

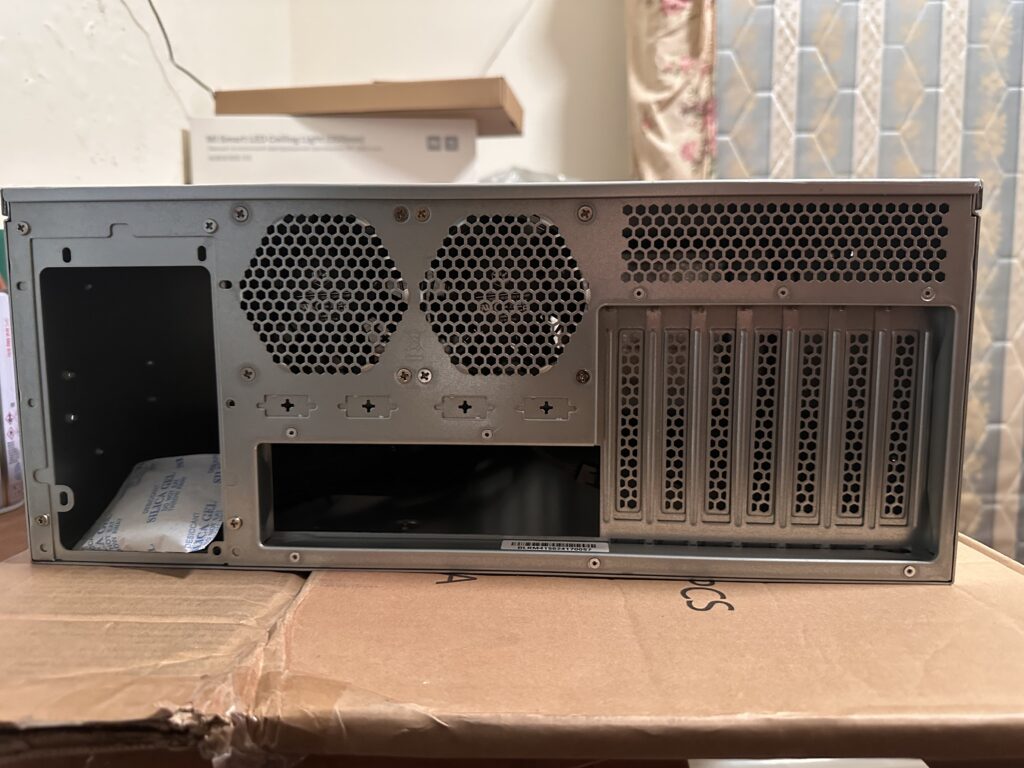

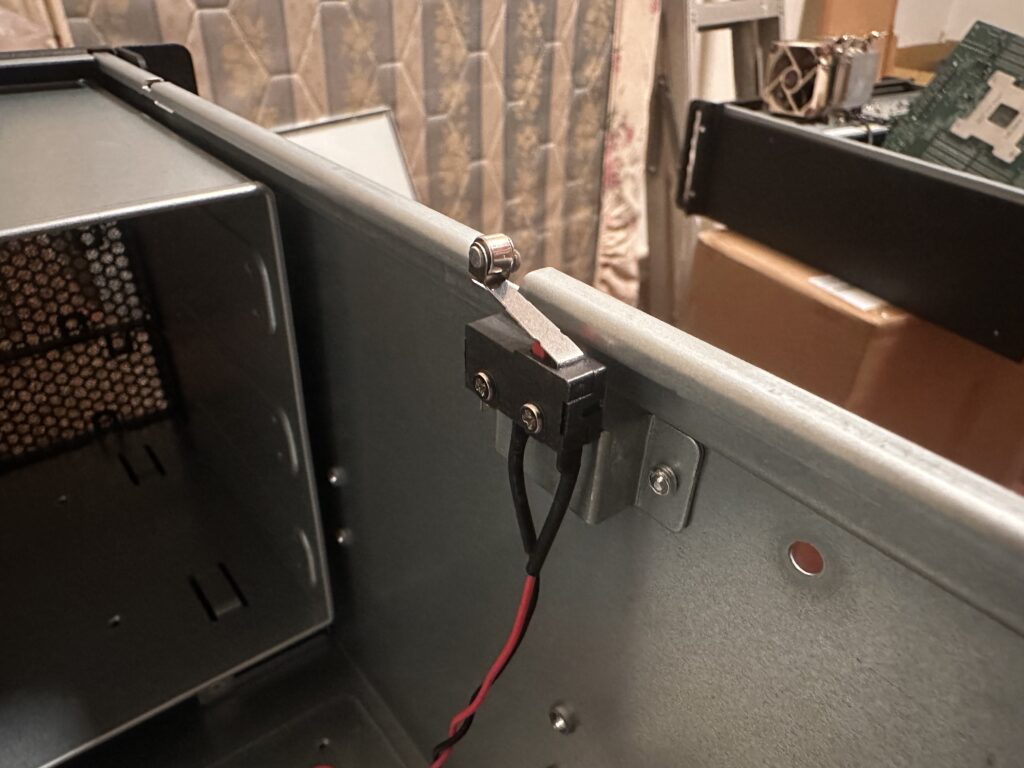

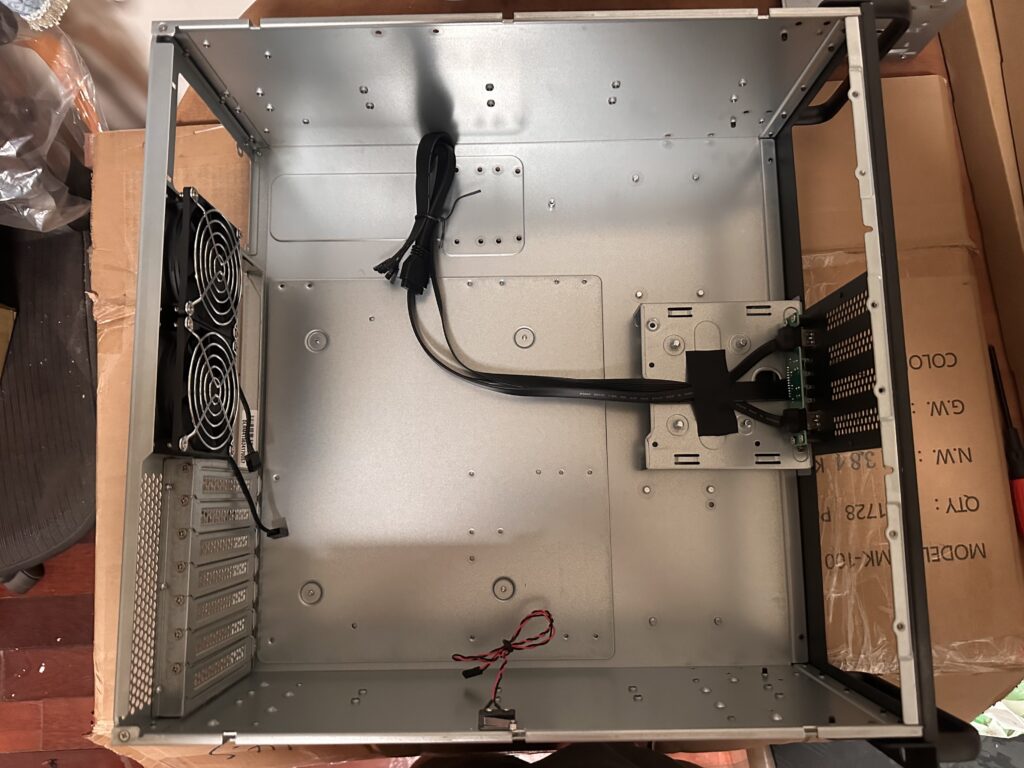

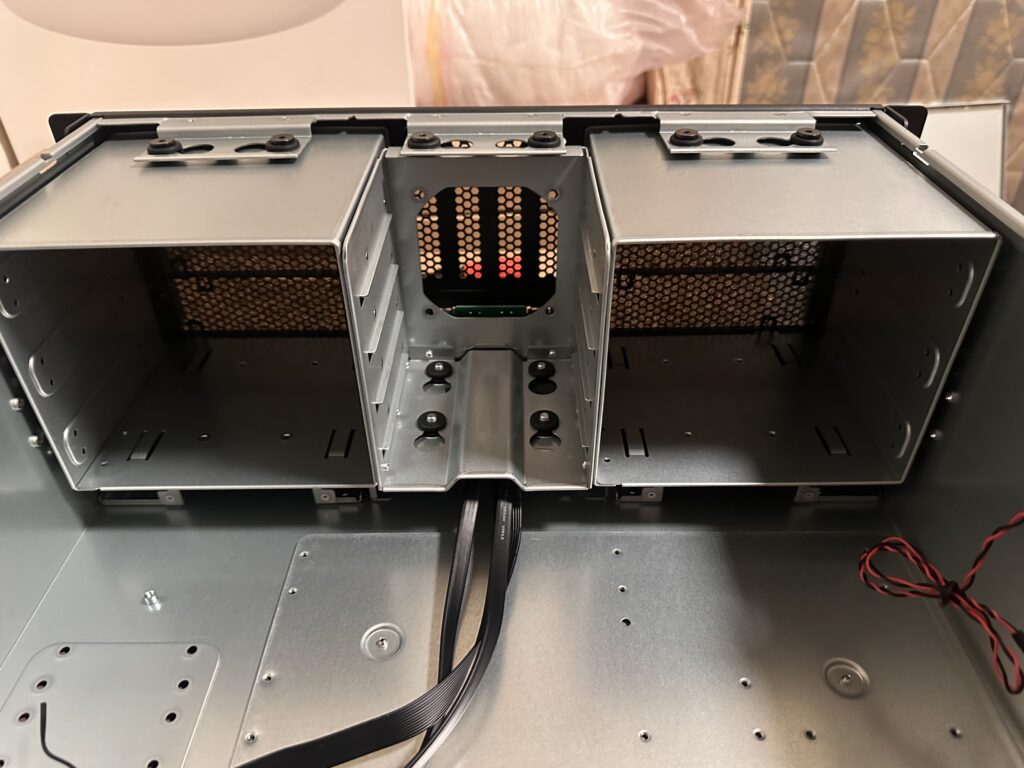

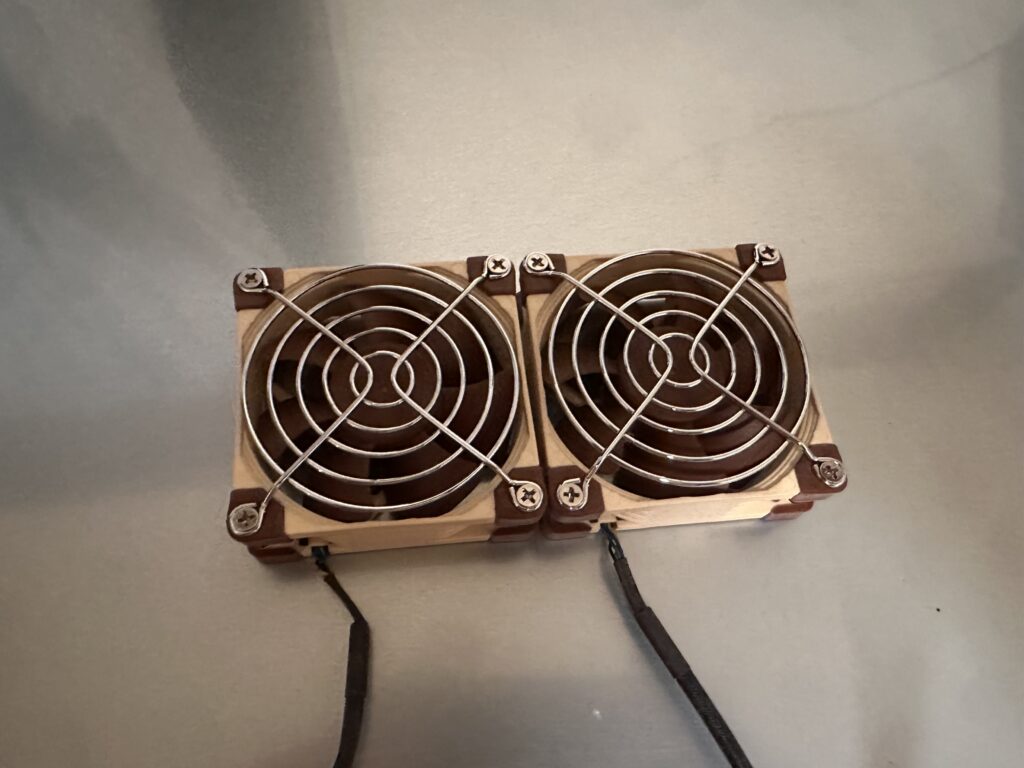

外觀看完在來看看內裝,RM41-506最大可以支援到CEB(比ATX在寬一點)的主機板,這次安裝的H11SSL-I就屬標準ATX的主機板。原廠預裝兩顆8cm風扇在機殼後方,且還附帶防護網。另外伺服器機殼通常都會附一個機殼入侵偵測開關。

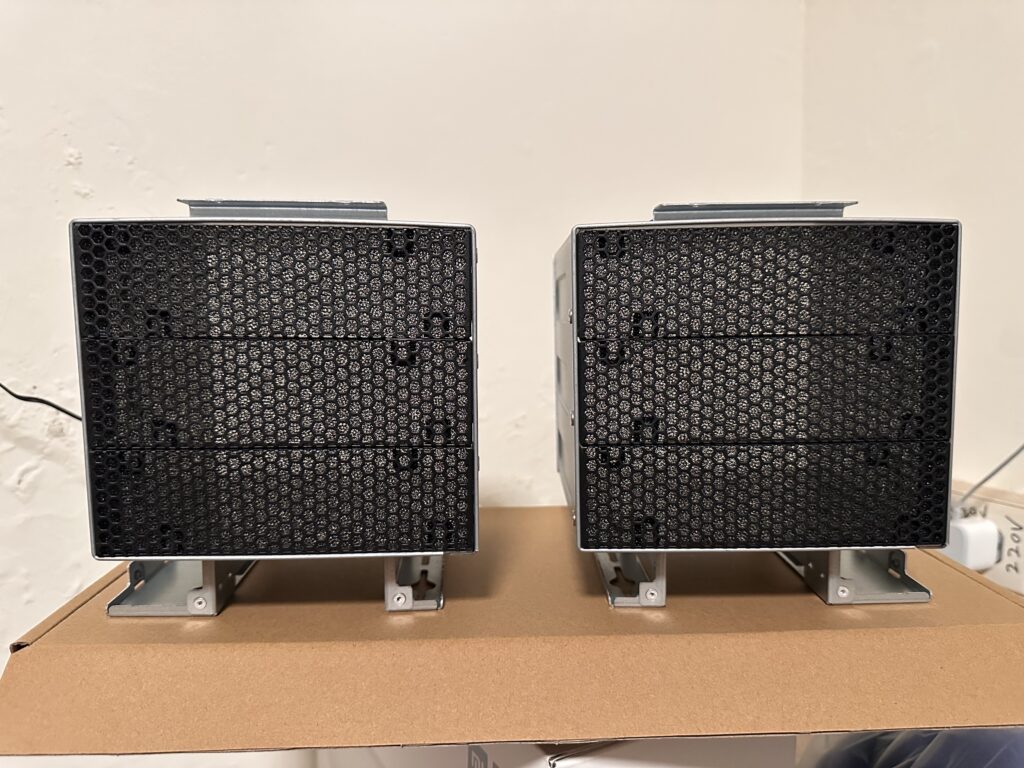

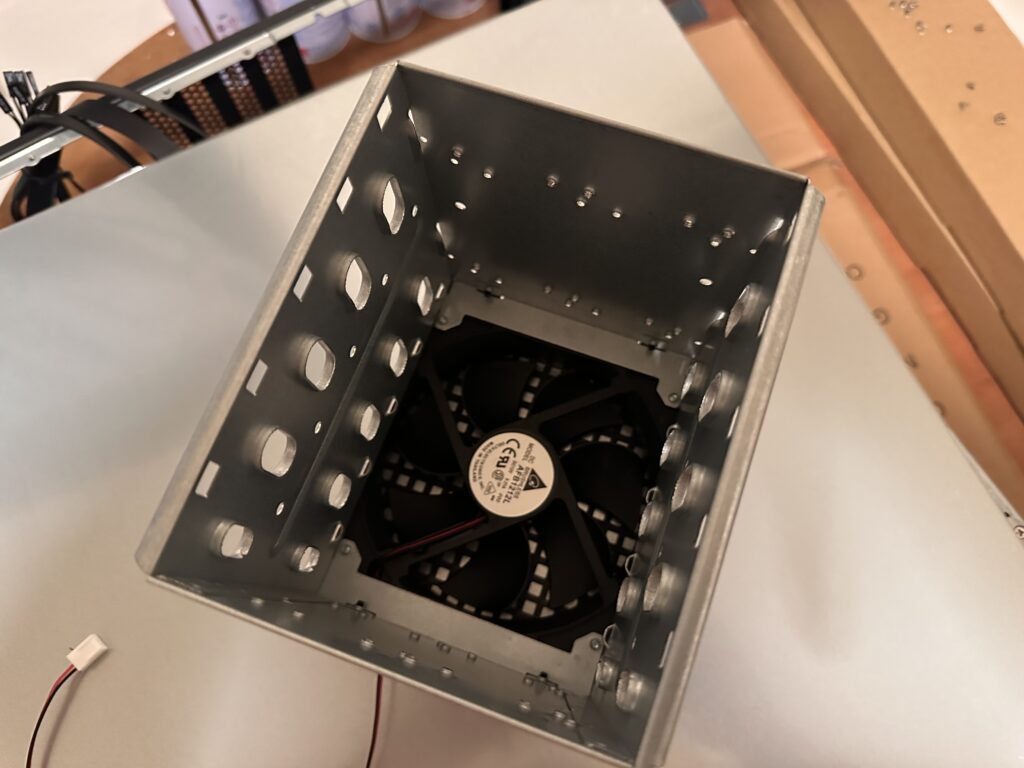

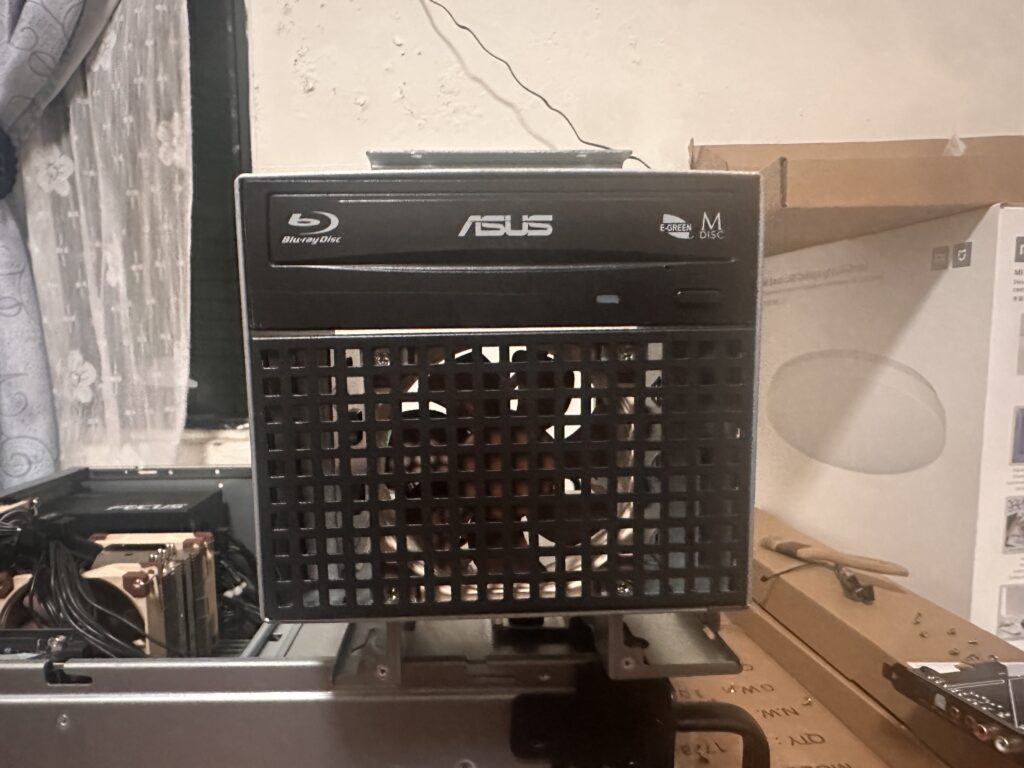

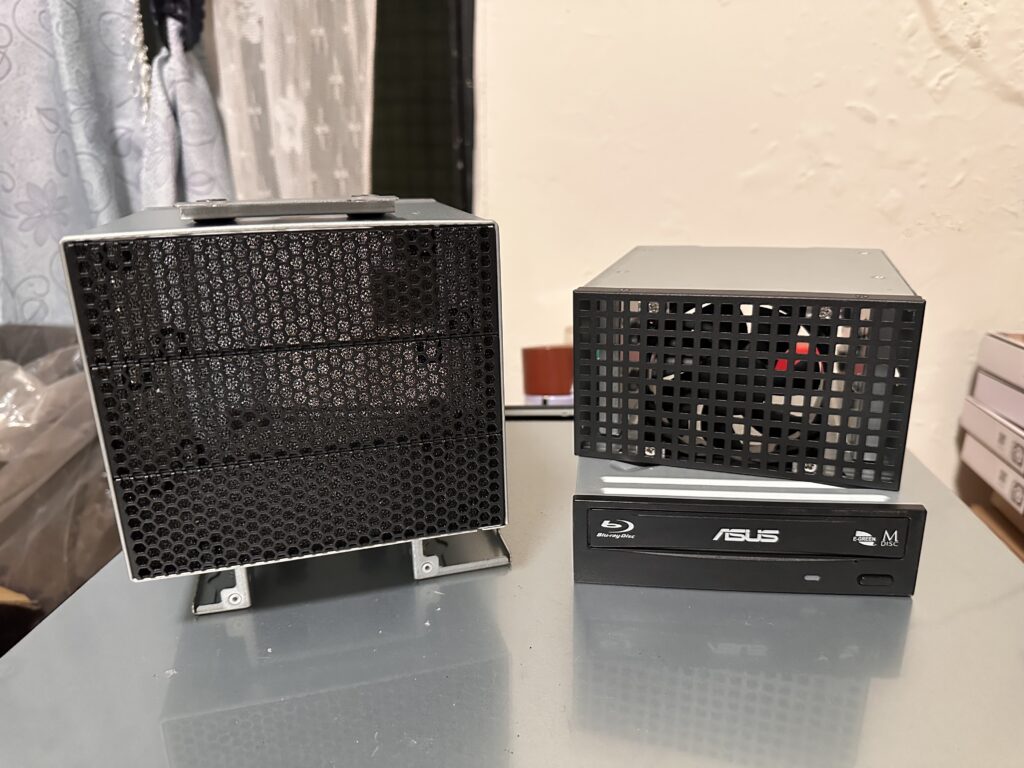

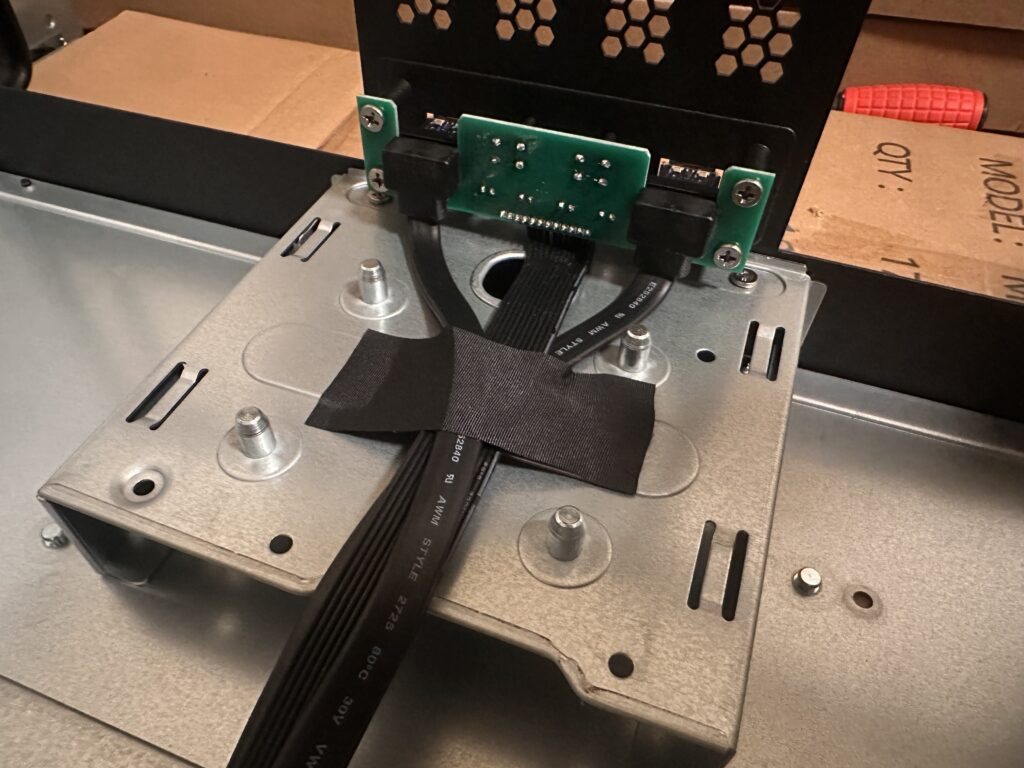

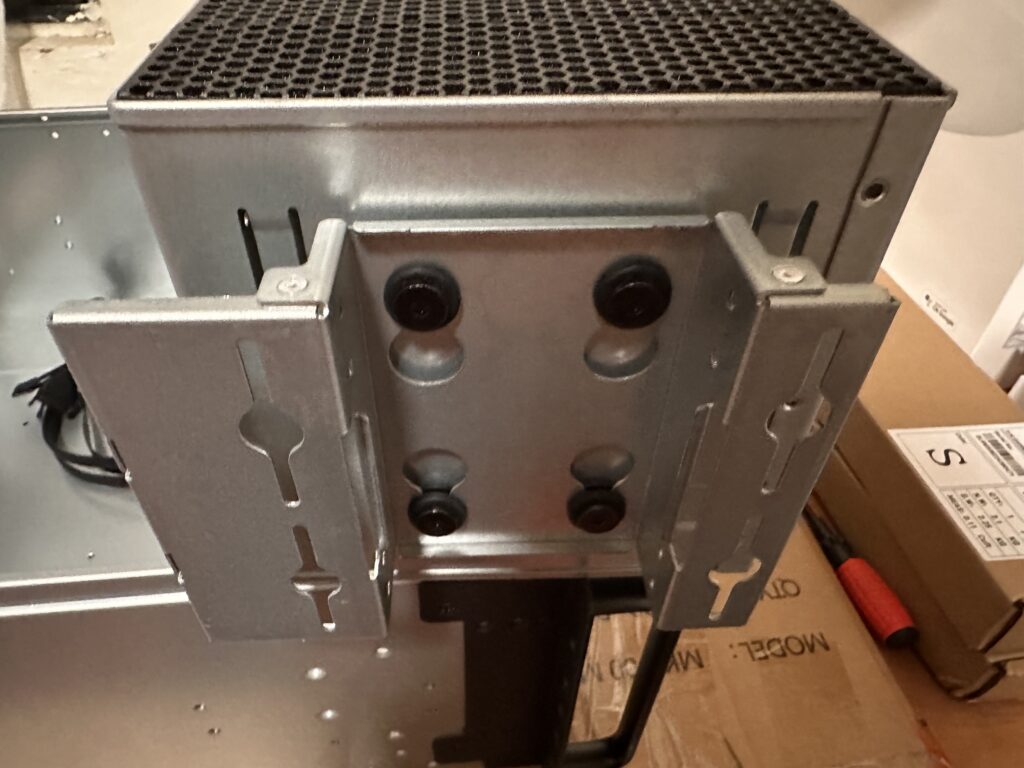

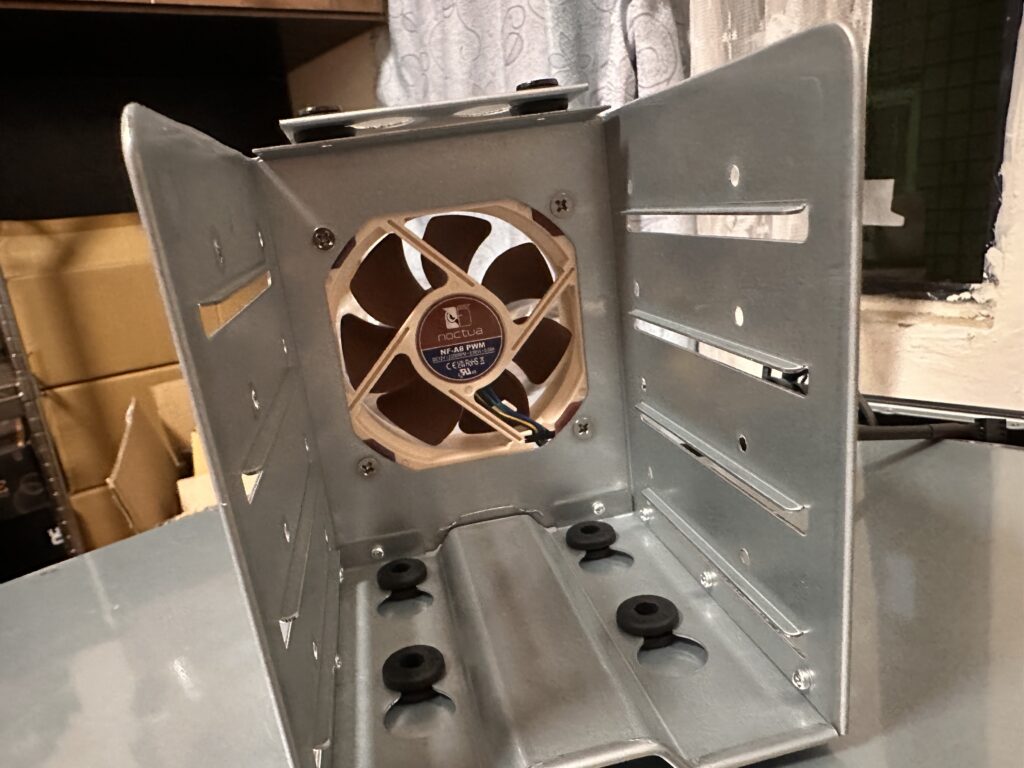

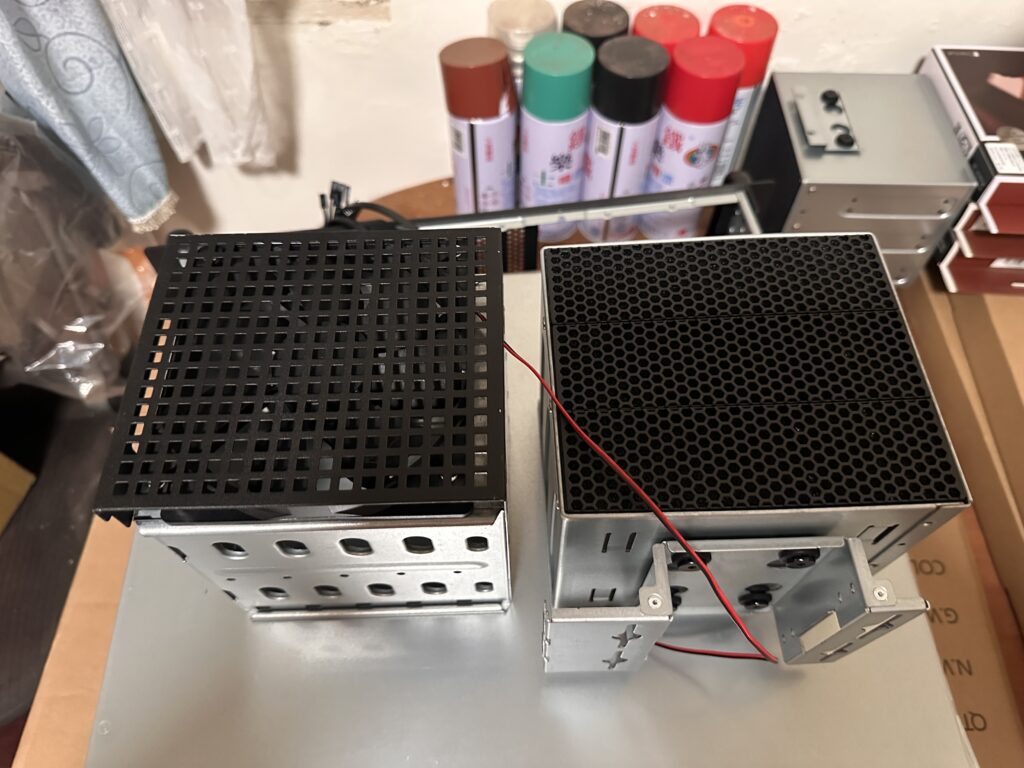

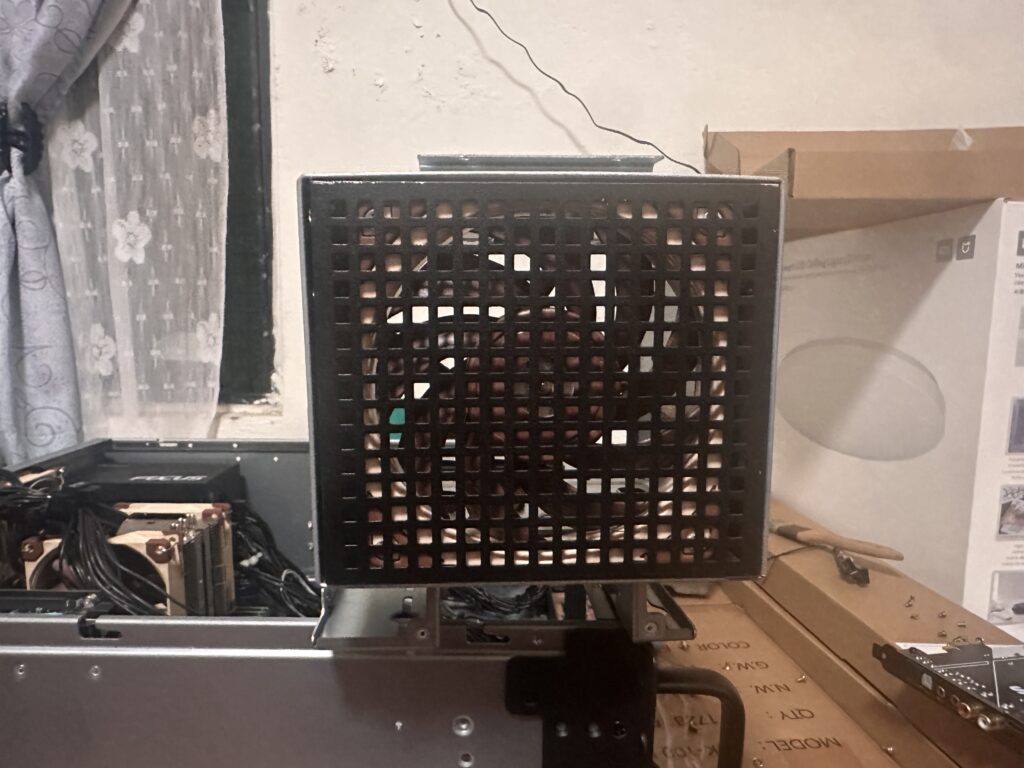

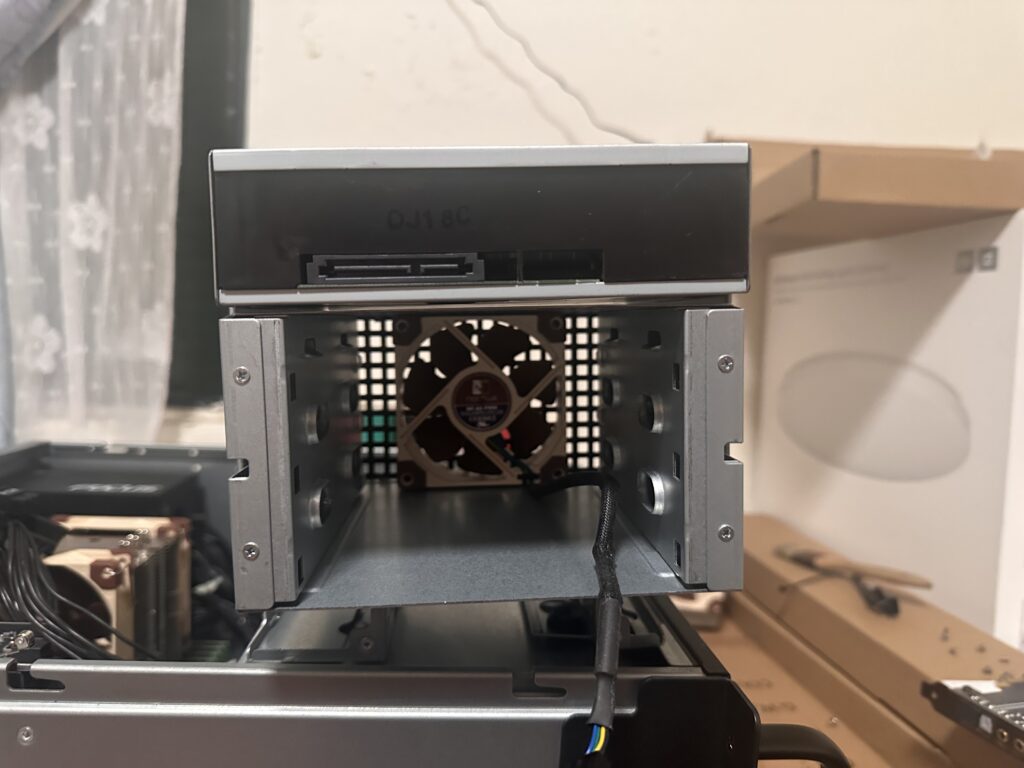

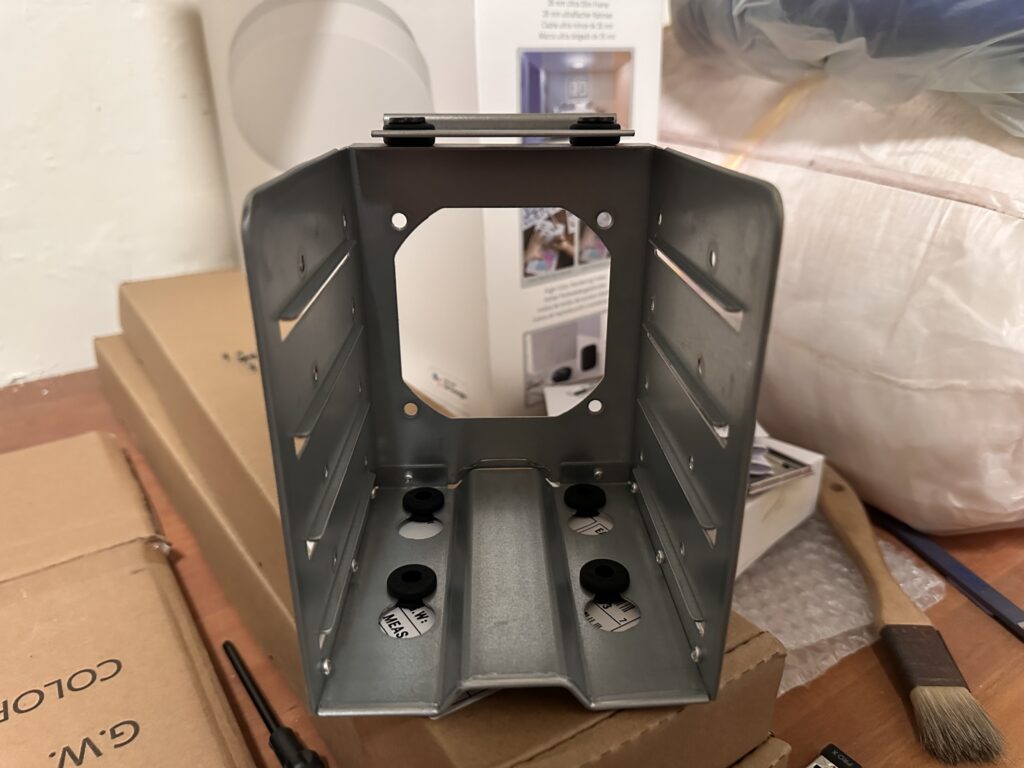

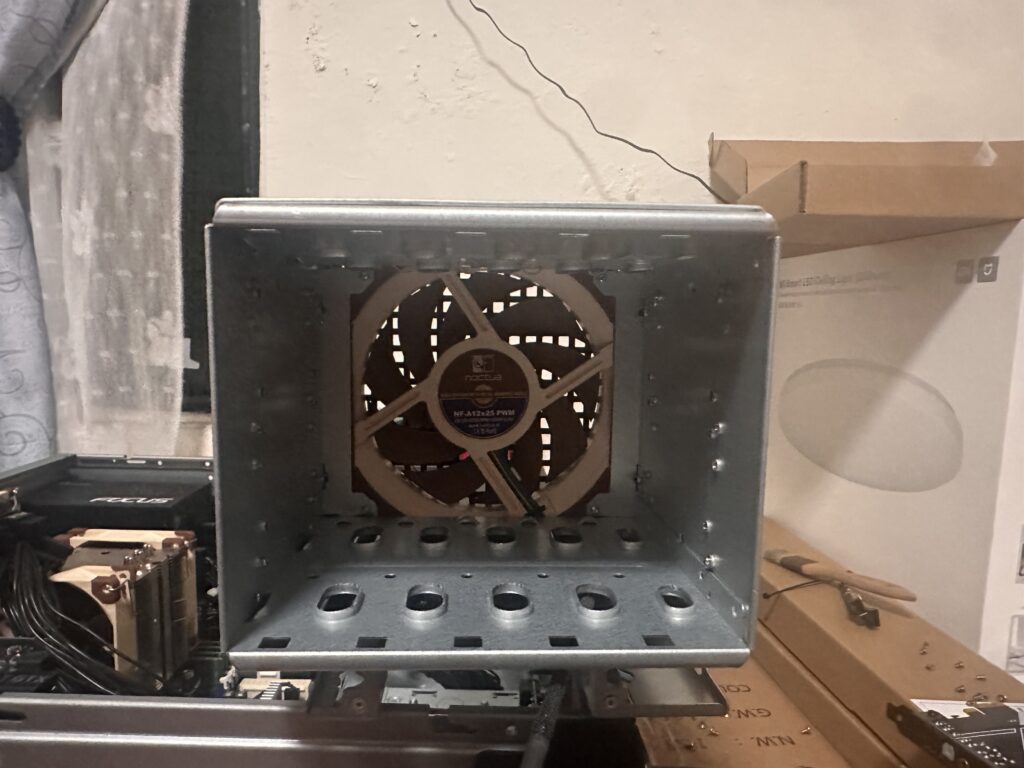

前面左右5.25模組及中間的硬碟槽位可以拆下,左右5.25模組下方還可以再安裝一個2.5吋硬碟。中間則可以安裝四顆3.5吋硬碟,另外上面提到前方8cm風扇的安裝位置則在中間的硬碟模組前方。前方模組都有矽膠做減震固定。

RM41-506 散熱改裝

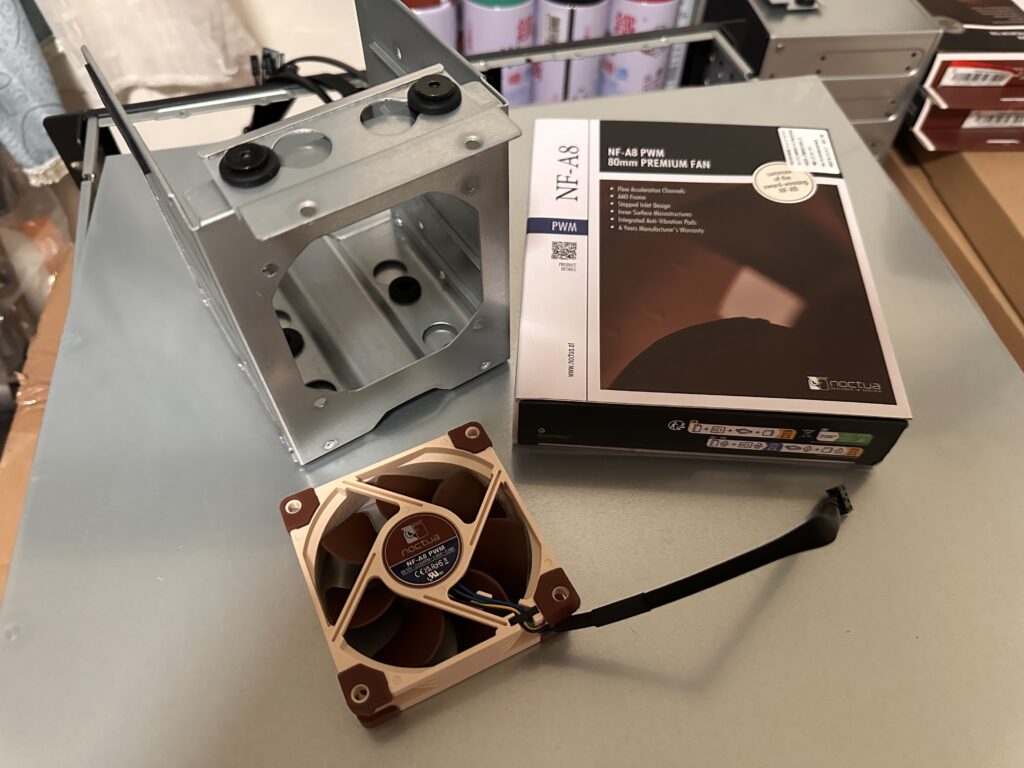

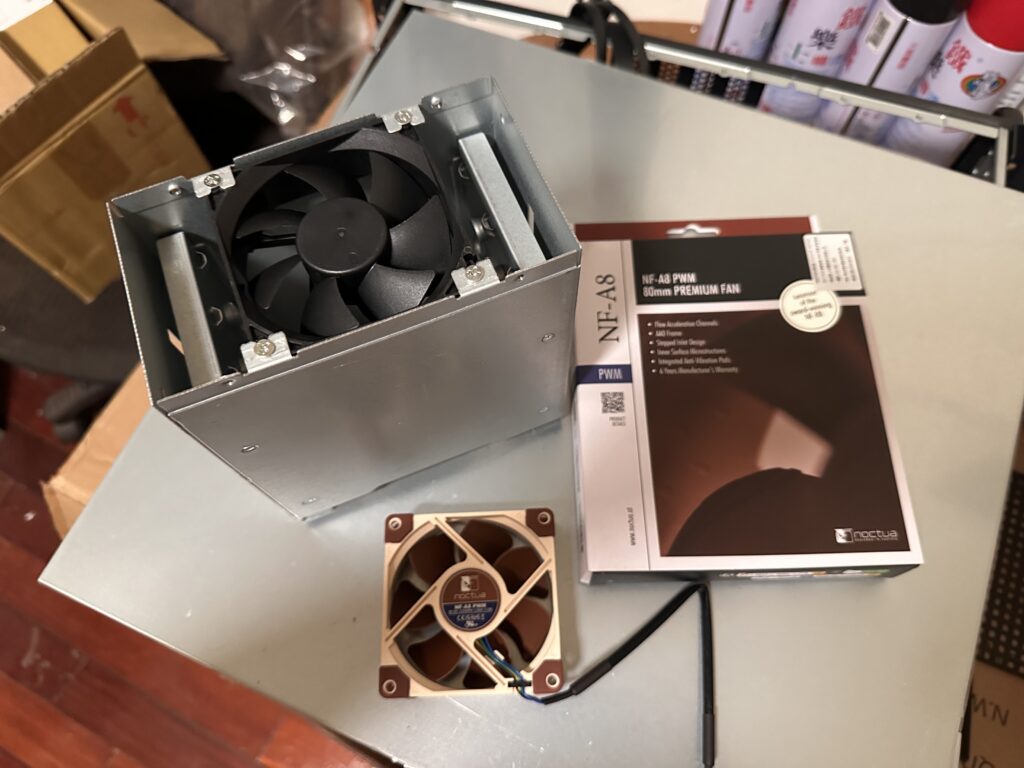

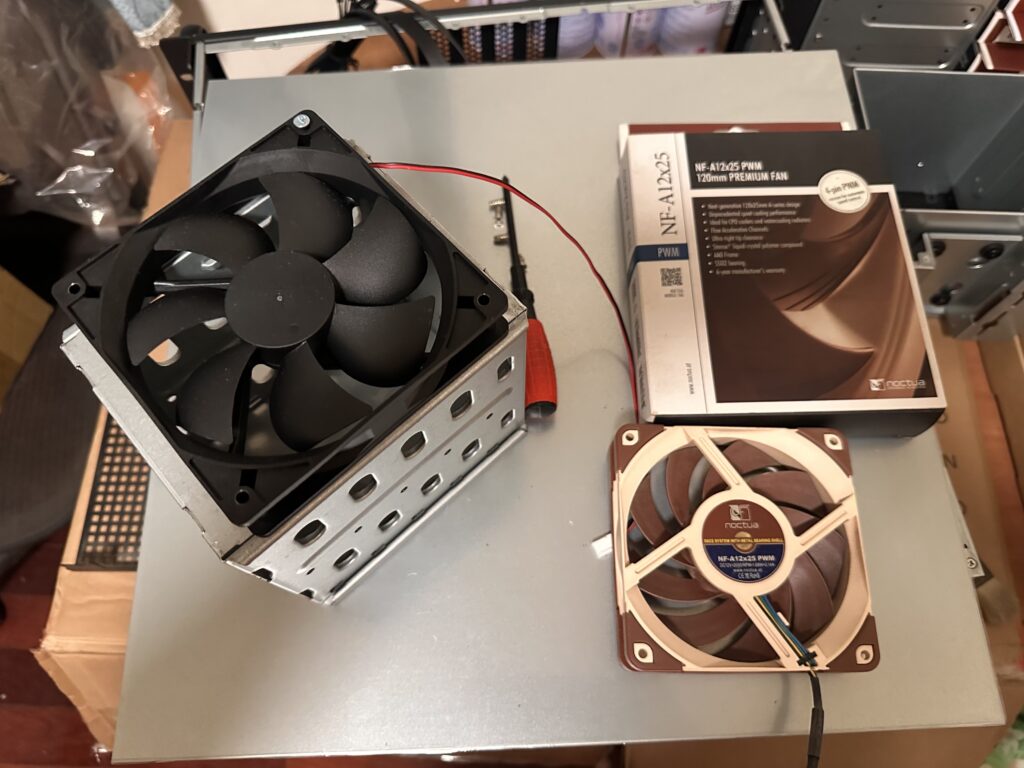

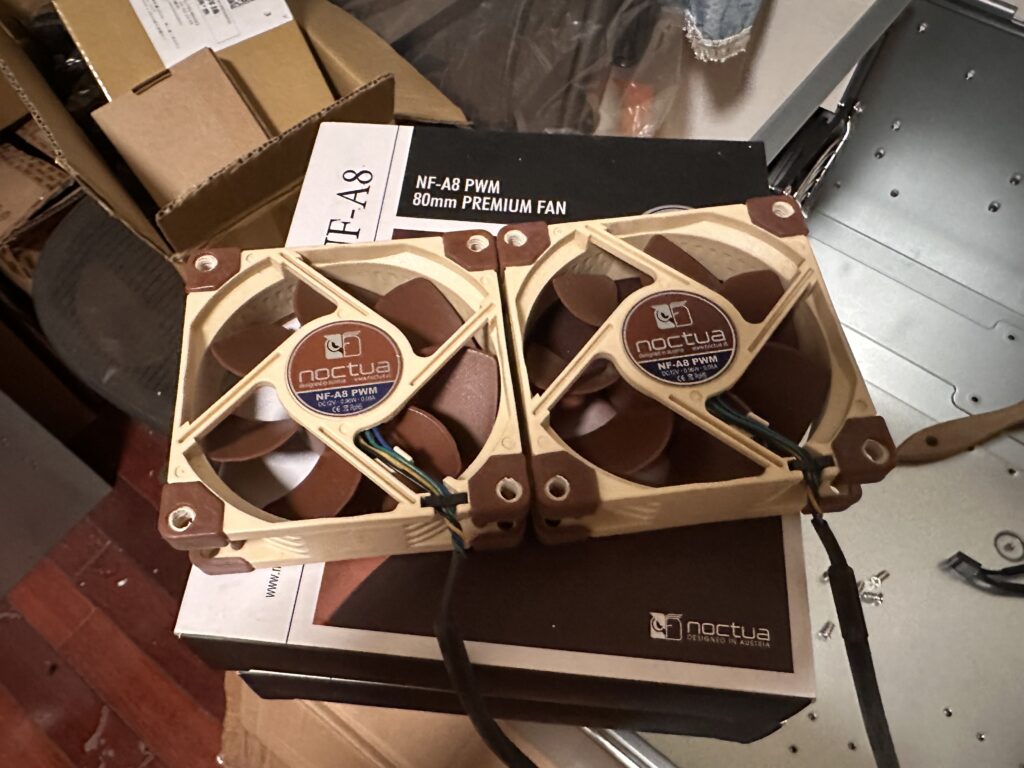

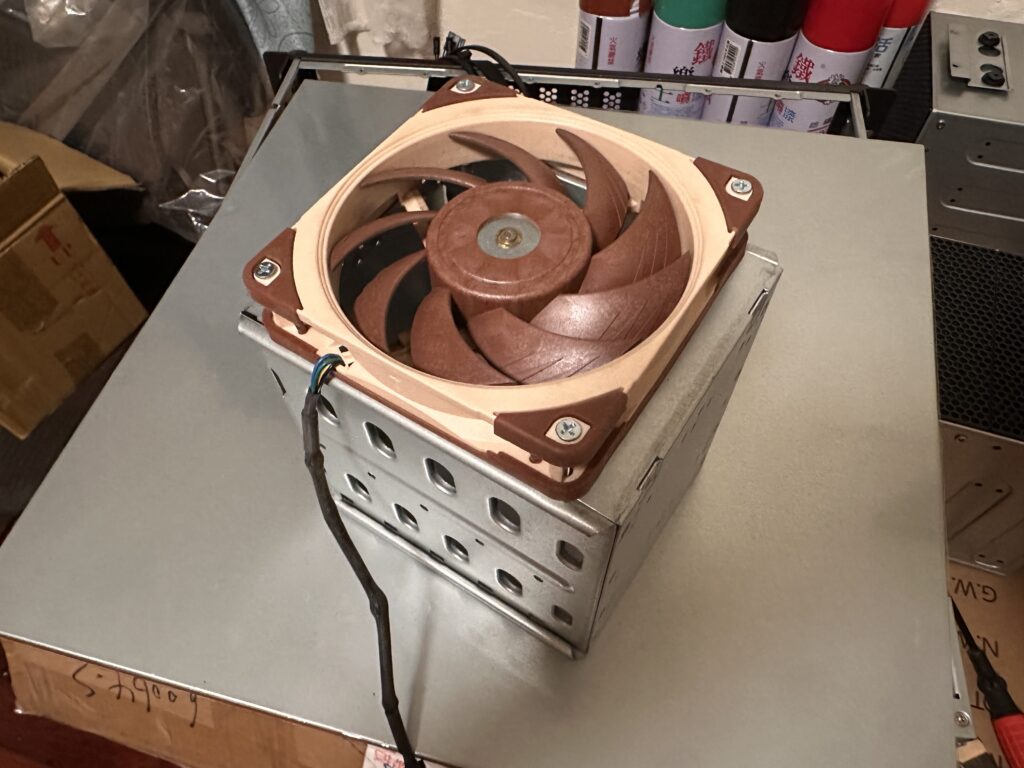

接下來進行系統散熱改裝,為了把運行噪音壓到最低一樣採用貓頭鷹全家餐,畢竟這台是要放在房間的聲音也不能太大聲,不然睡覺光聽噪音就聽飽了。

主機板及核心零件

主機板&CPU&記憶體&SSD

機殼介紹完再來看看核心零組件。

由於EPYC大船靠港所以價格都蠻香的,EPYC一代CP值最高的CPU我覺得就屬EPYC 7551P了,32C/64T只要3000內就有了,這麼多核心不管拿來跑渲染或開虛擬機都超爽,重點是還可以超頻(但是要注意散熱)!

不過因為一代EPYC是Zen1架構加上GF 14nm製程,所以能耗比就沒有二代那麼好,再來頻率只有2GHz實屬偏低,最高可以TB到3GHz,因頻率較低所以不建議日常使用,我用過了段時間覺得蠻卡的。

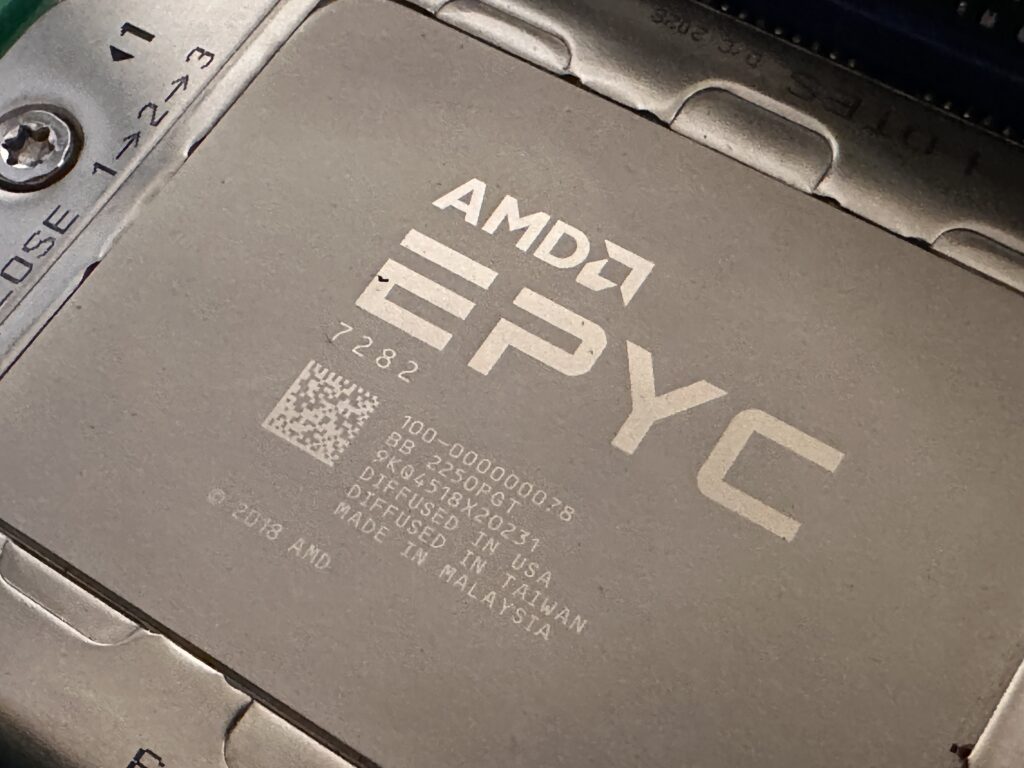

但平常我也用不到那麼多核心,退而求其次選了二代EPYC 7282,相比7551P核心數直接砍半只有16C/32T,L1、L2、L3都與7551P一樣。但基頻有2.8GHz,TB後可達3.2GHz,跟7551P相比頻率雖高不多,但是二代EPYC採用Zen2架構加上台積電7nm製程,相比下能耗比就好很多,用電及發熱量也減少許多,是蠻推薦拿來日常使用的。

以上兩顆都是3000內台幣價位就能買到核心與規格都不錯的EPYC CPU,這也是我現在不回去玩消費級電腦零組件的原因了,誰叫洋垃圾實在太香了。

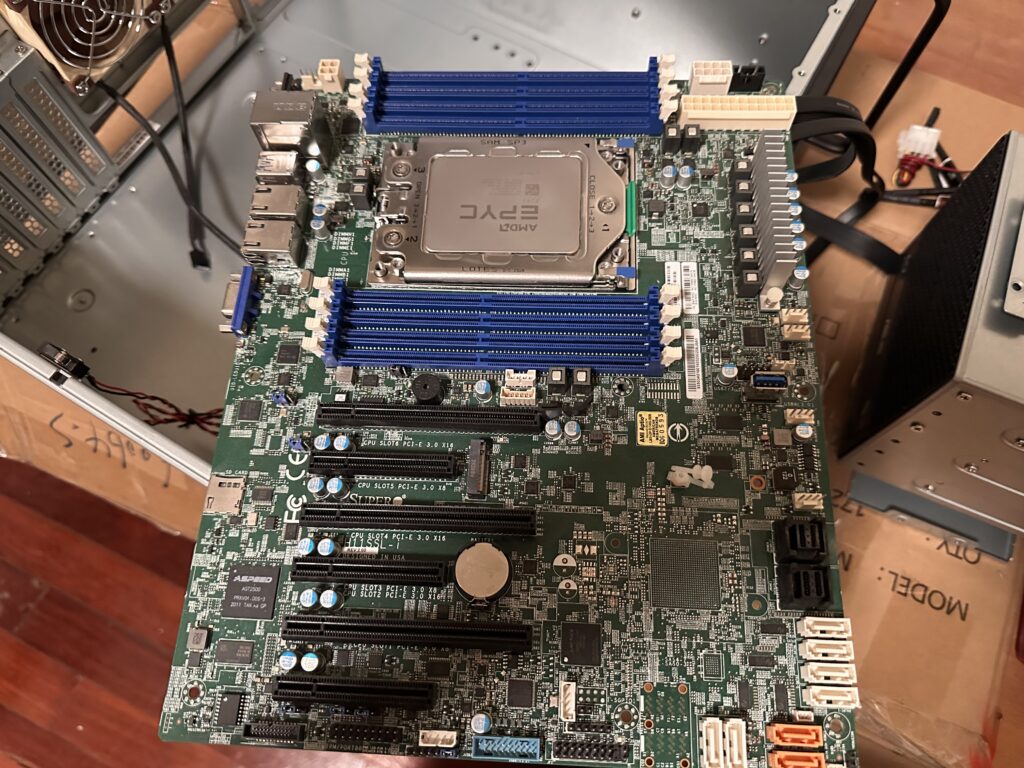

主機板則是用美超微H11SSL-I,這張主機板算是眾多SP3主機板裡價格相對便宜好買的了(但也要萬把出頭)。

但因為這張主機板開發到推出相對較晚,所以整體規格放到現今來比是相對落後不少,並且H11SSL還有分Rev1.0與Rev2.0,後來推出的Rev2.0版H11SSL才支援二代EPYC,Rev1.0則不支援,主要是BIOS晶片容量太小沒辦法放二代微碼。

但是H11SSL在設計初期壓根就沒想過要支援Zen2的EPYC,整體規格都是以一代EPYC設計,所以最致命的缺點就是只支援PCI-E 3.0,就算你換上支援PCI-E 4.0的二代EPYC一樣也只支援PCI-E 3.0。當然美超微有比較新的H12SSL,支援PCI-E 4.0及支援EPYC3代,但是價格貴了H11SSL一倍之多,這方面就看個人取捨。

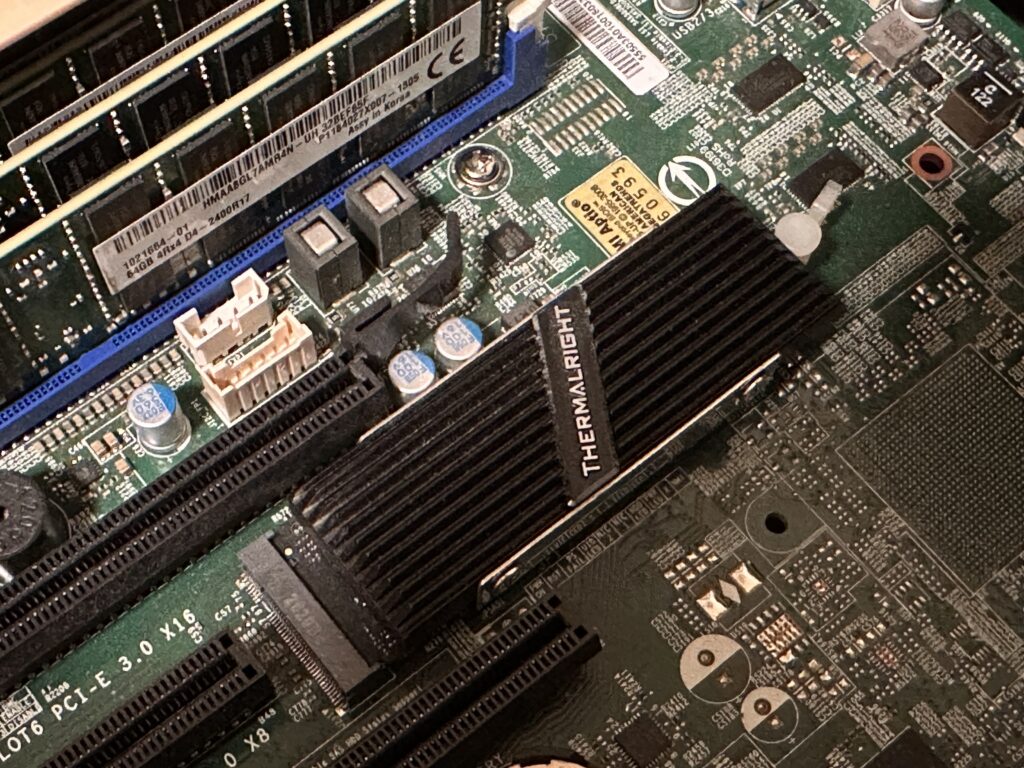

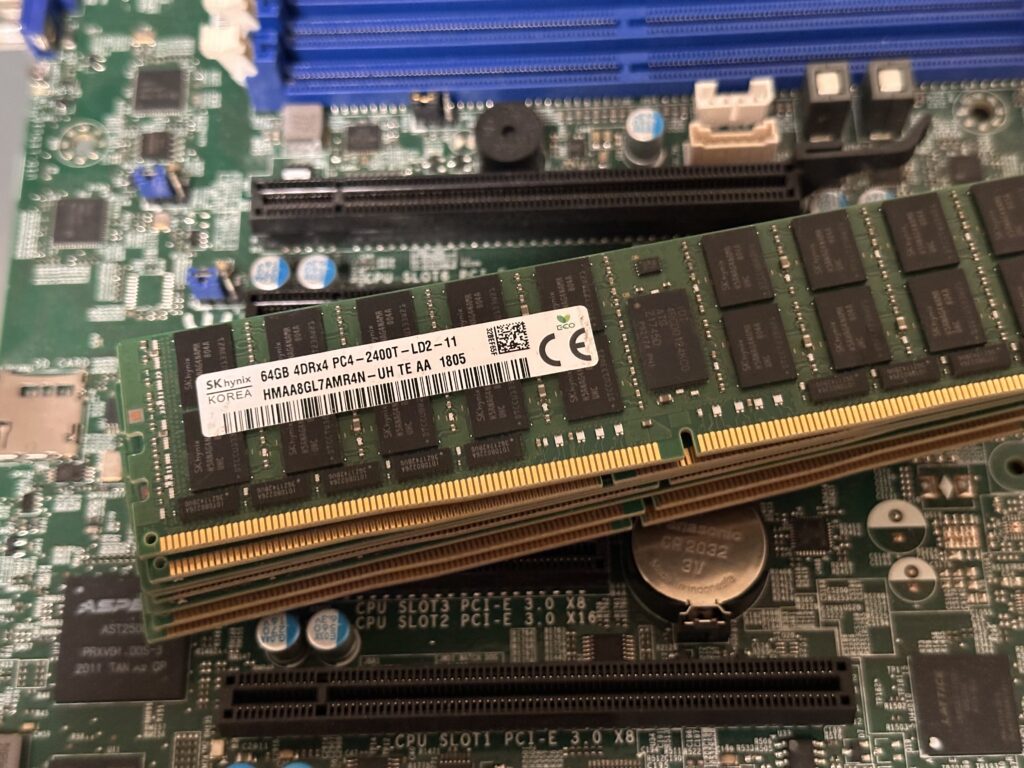

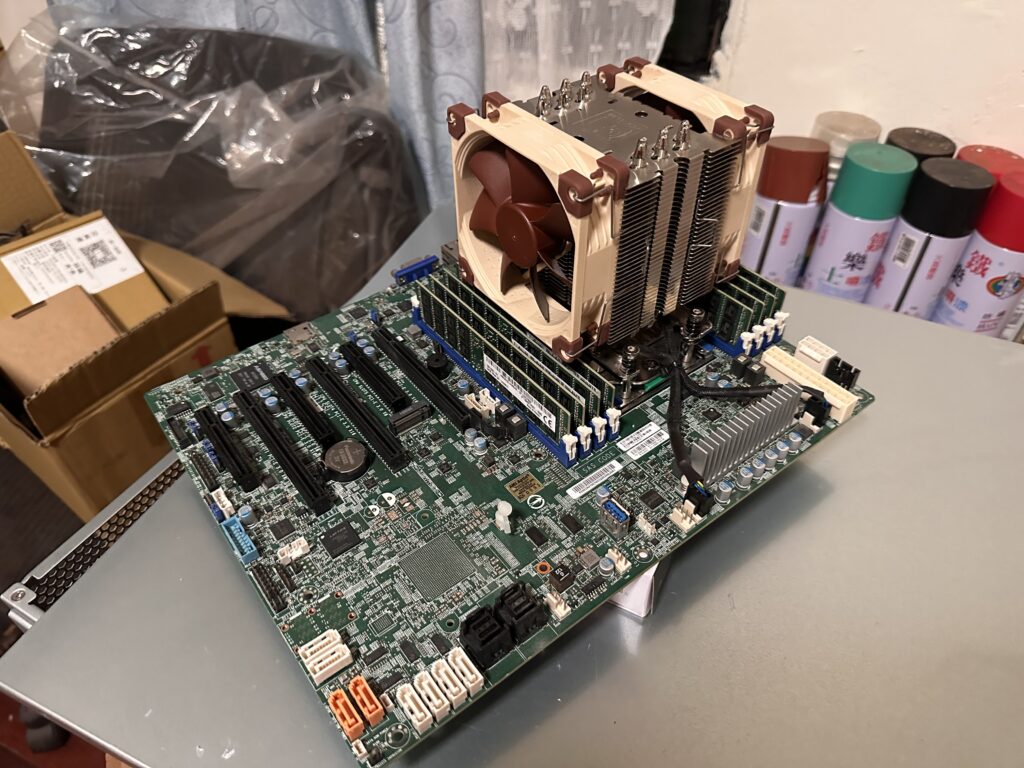

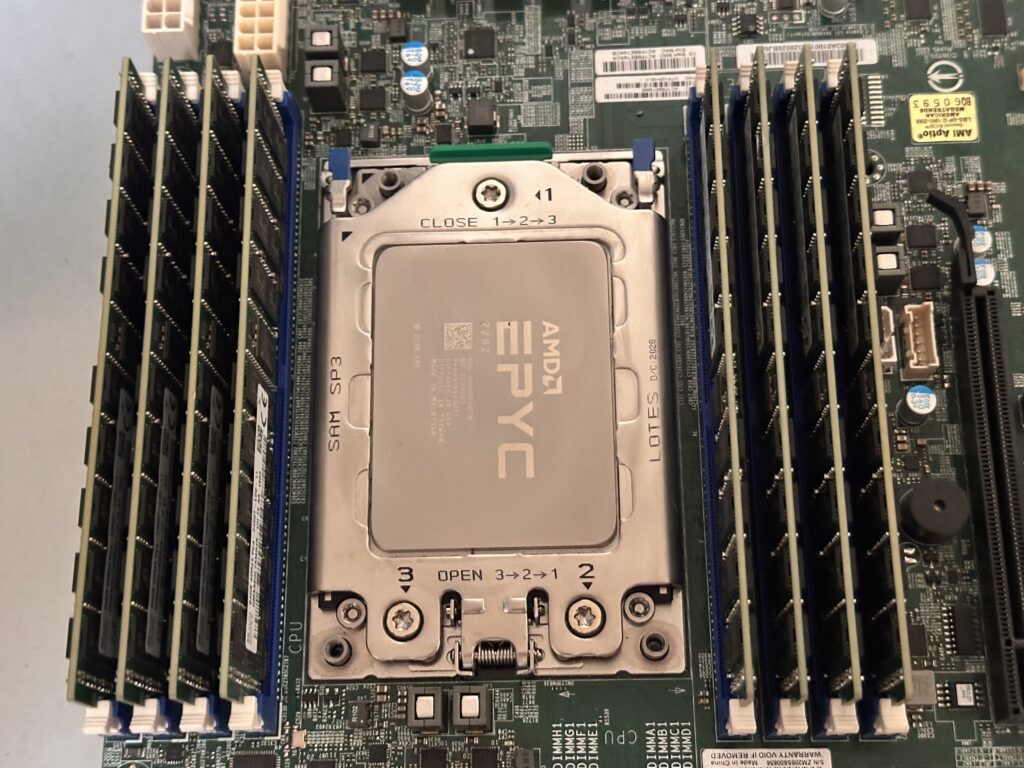

記憶體使用海力士DDR4-2400 64GB ECCREG*8,系統SSD使用三星PM9A1a 2TB搭上利民散熱片,CPU散熱使用Noctua NH-U9 TR4-SP3。

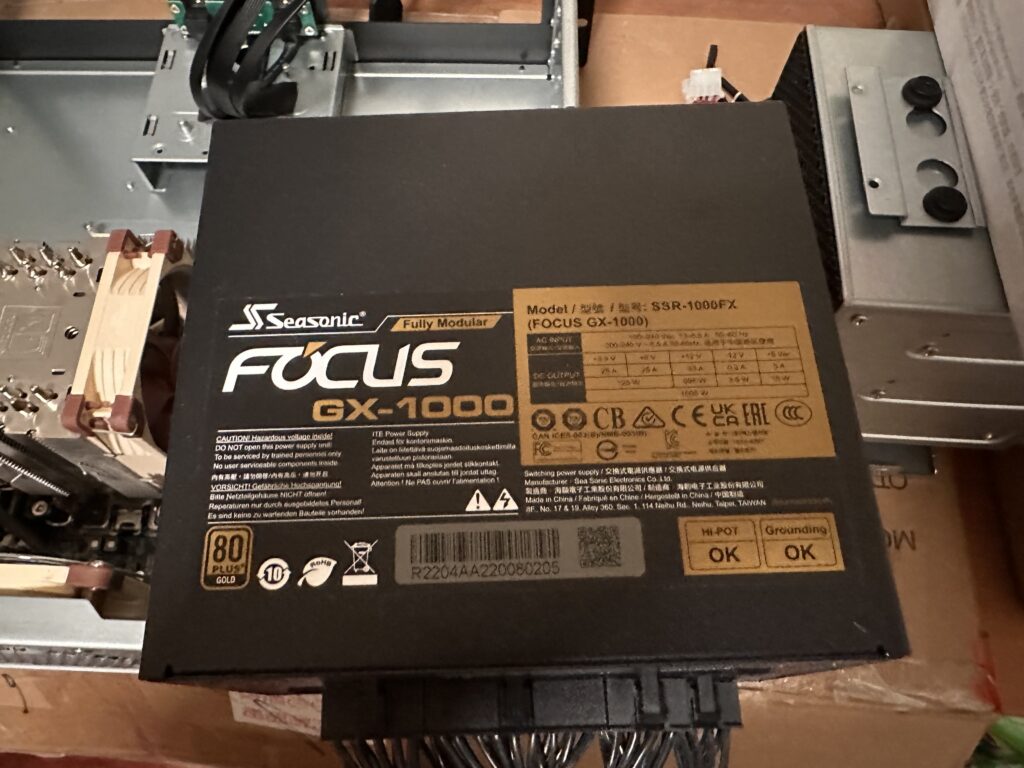

電源供應器 Seasonic GX-1000
其他介面卡

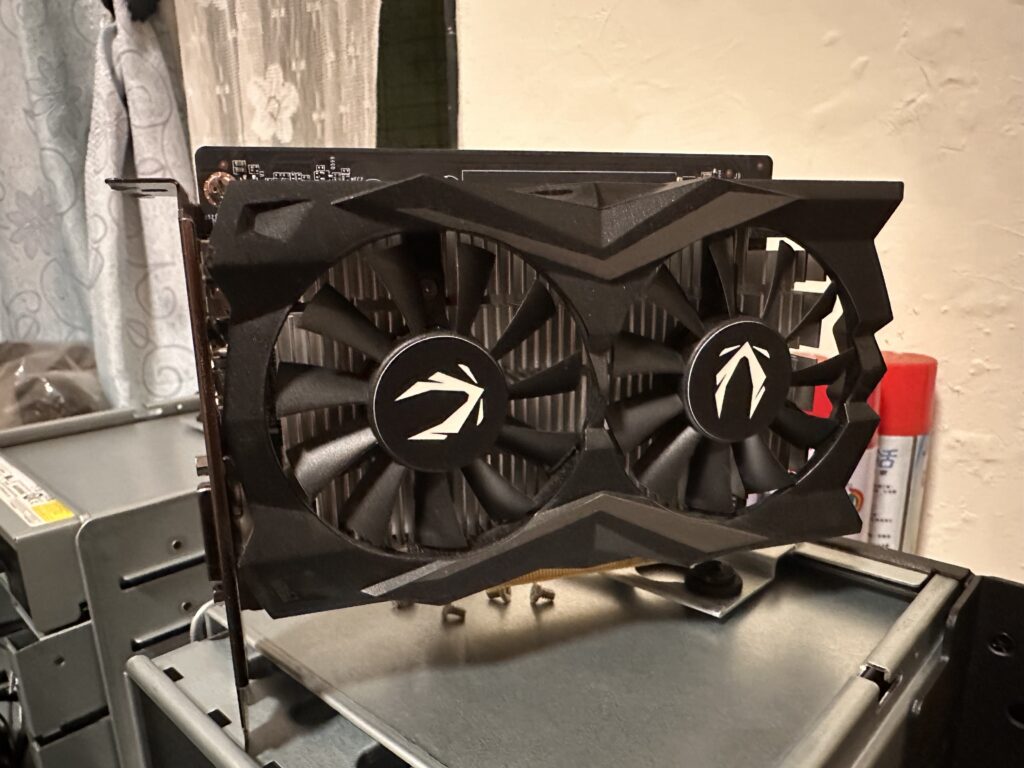

顯卡使用舊機上的GTX1650,出社會了也沒什麼時間打遊戲,主要是拿來電繪,頂多看看youtube跟上動畫瘋看新番,偶而玩玩DJMAX跟打幾把吃雞。

至於資料碟這次組裝我使用ASUS Hyper M.2 x16裝四條980 PRO做RAID0,主打追求的就是一個速度,畢竟EPYC的優勢就是PCI-E通道特多,再加上H11SSL-I這張主機板支援PCI-E通道拆分,可以用相對靈活的方式運用PCI-E通道,反正我的資料每天都會同步到NAS上,所以陣列掛了我比較沒差。

另外伺服器主機版通常也不會有音效輸出,所以必須要外接DAC或插一張音效卡,音效部份就用舊機上的CREATIVE SOUND BLASTERX AE-9

安裝成果

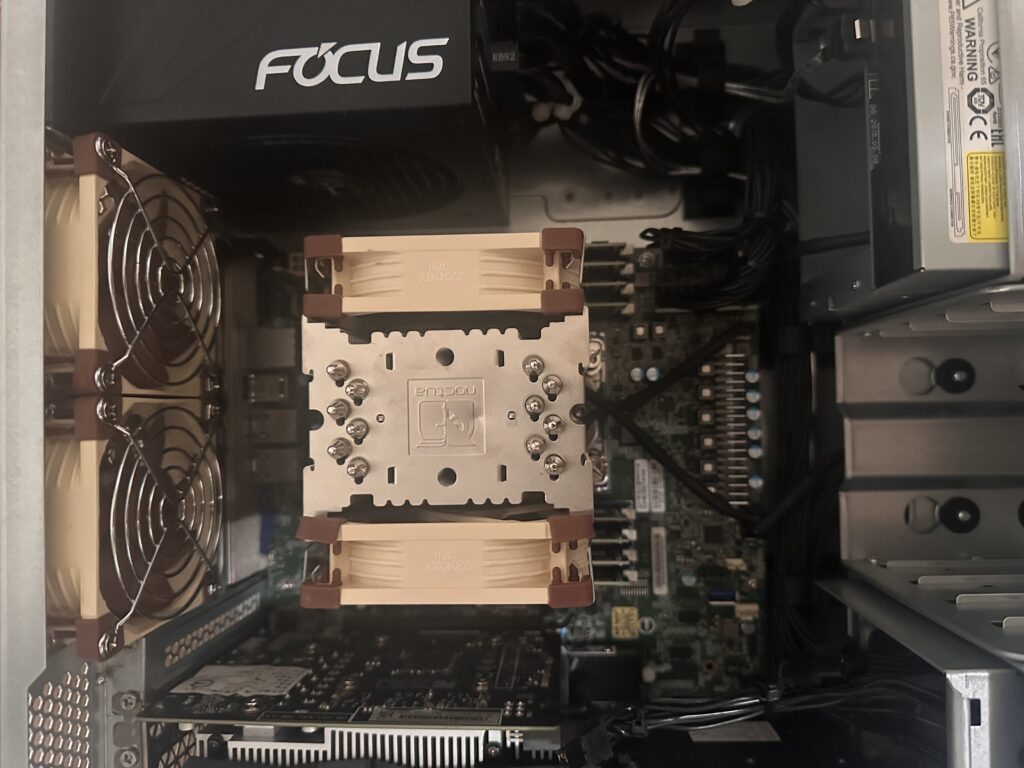

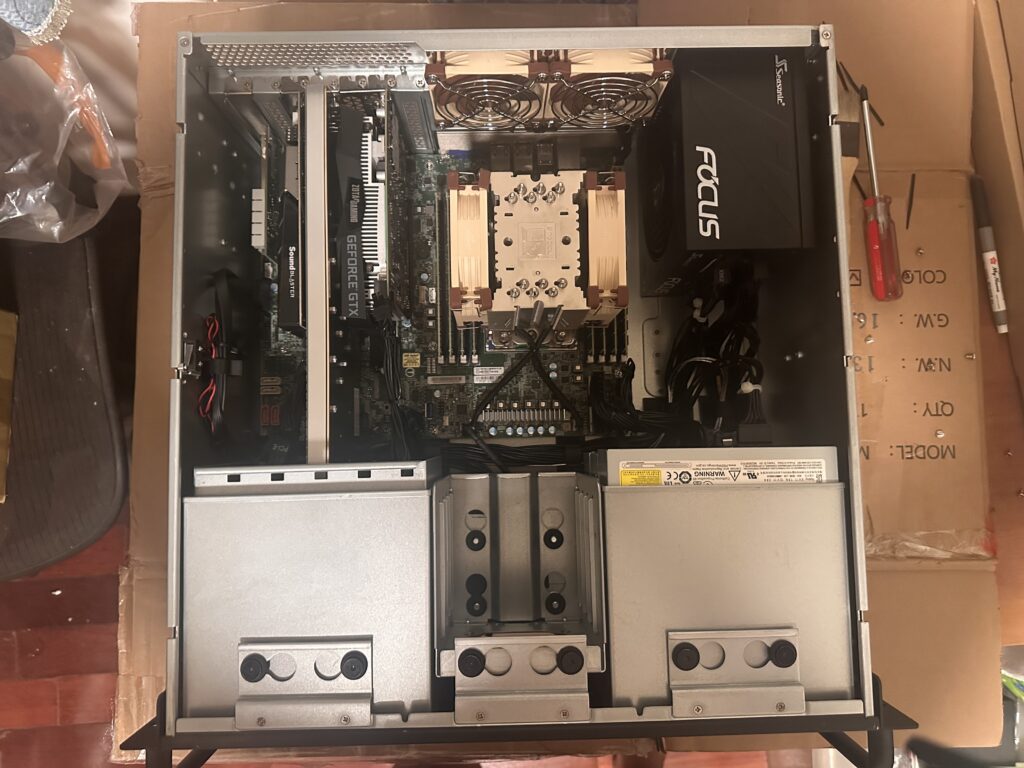

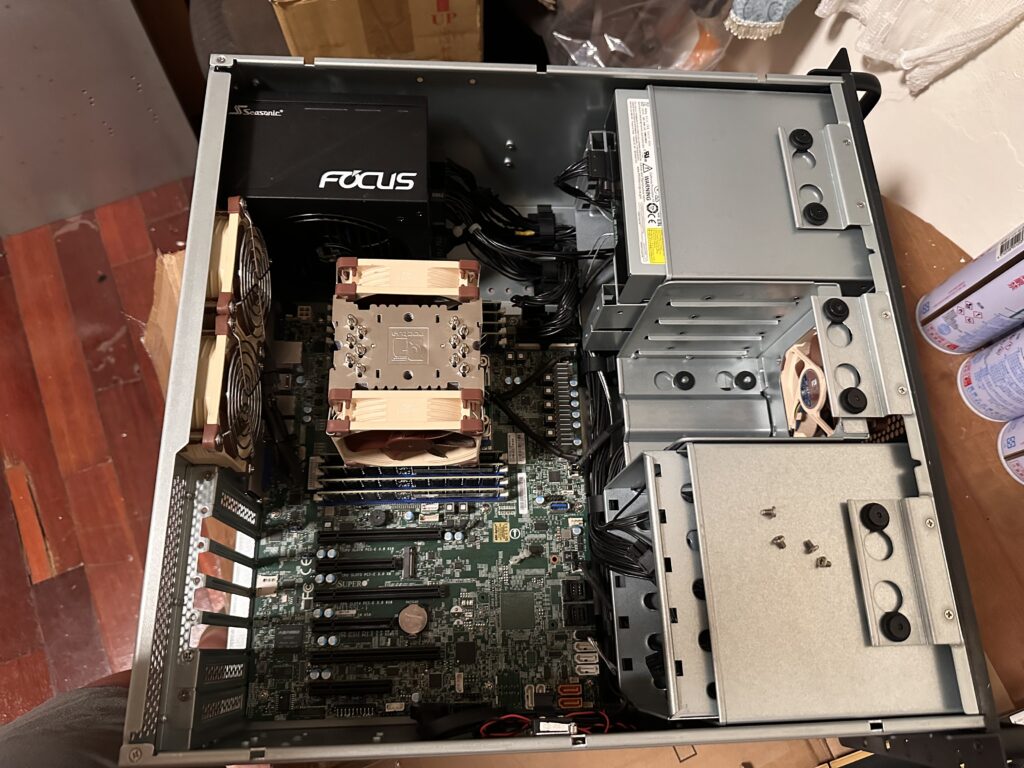

由於RM41-506這款機殼空間本身就比較緊湊,所以在整線理線方面下了不少功夫,可以看到把所有零件安裝上去後可用空間幾乎所剩無幾。

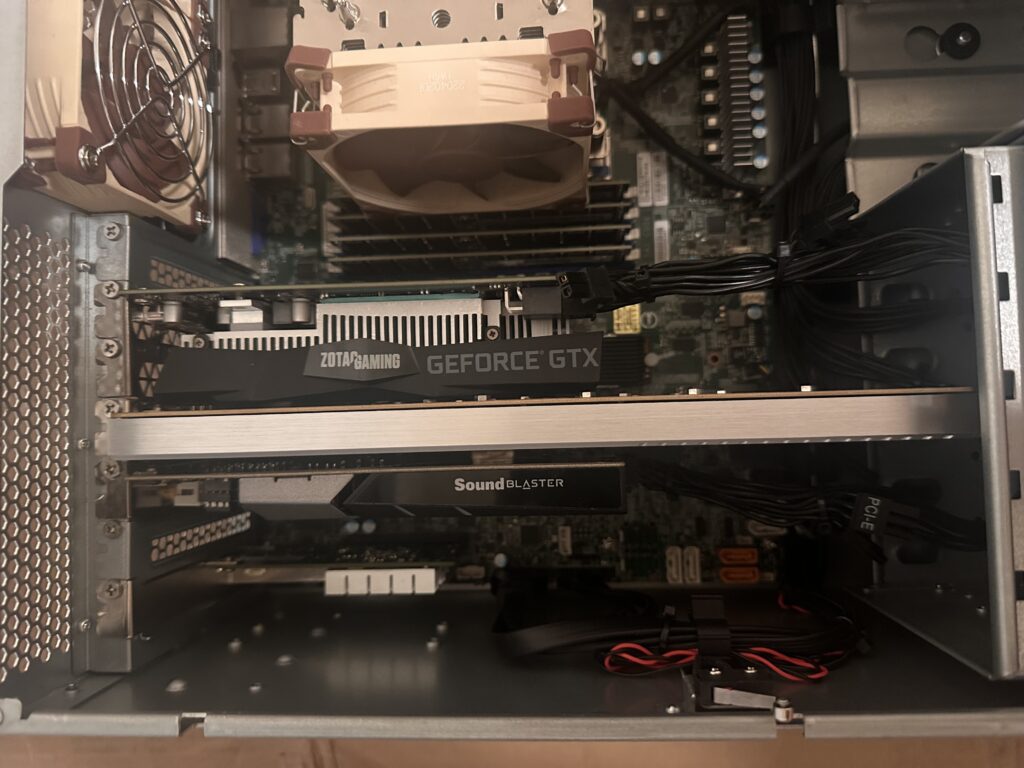

ASUS Hyper M.2 x16這張M.2擴充卡比較長,再加上會卡到硬碟籠,所以我硬碟籠下面突出的地方有切掉能把這張巨無霸卡擴充卡裝進去。

明明就只能插四張M.2 SSD華碩還把擴充卡做那麼長不知道在想甚麼

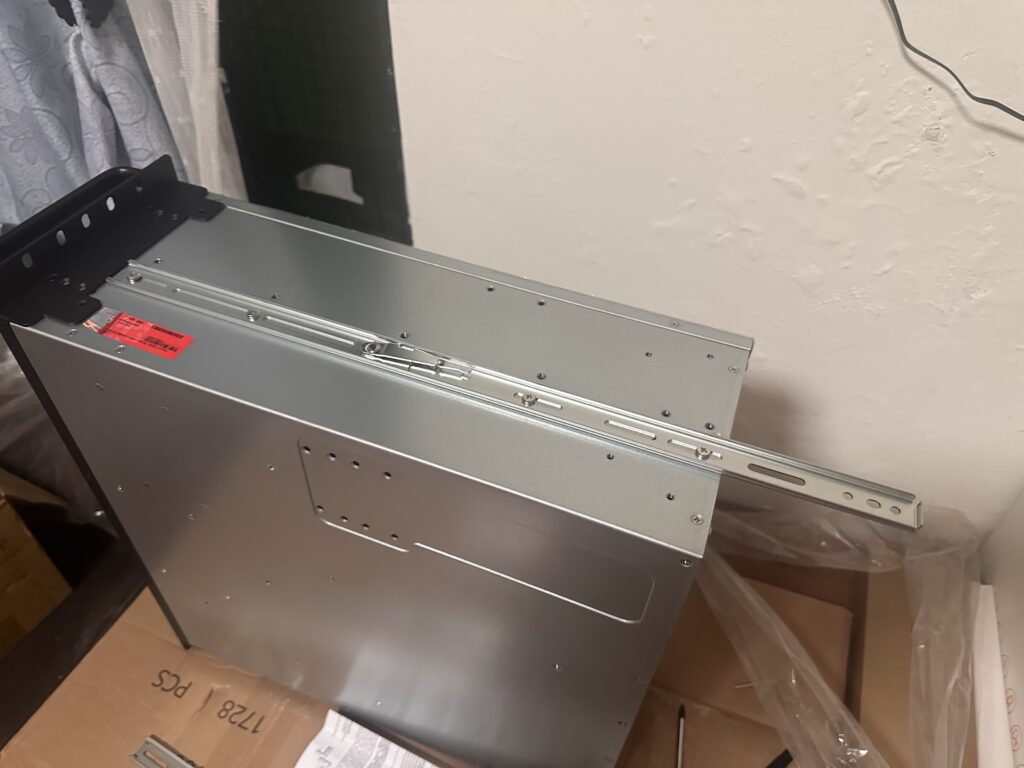

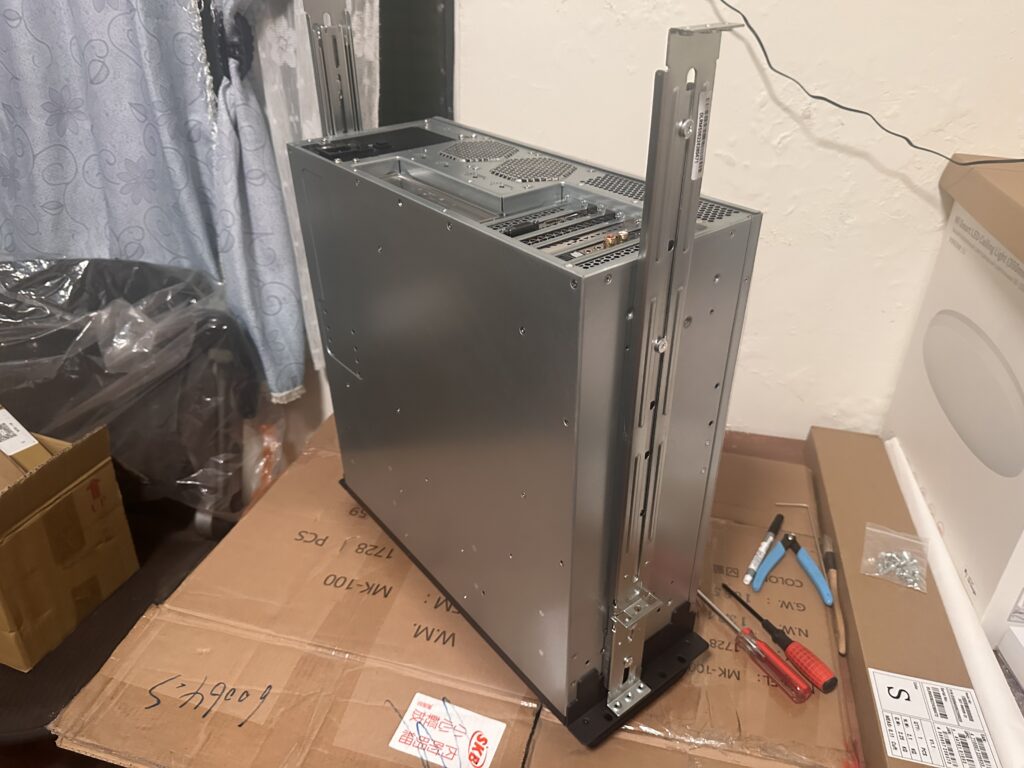

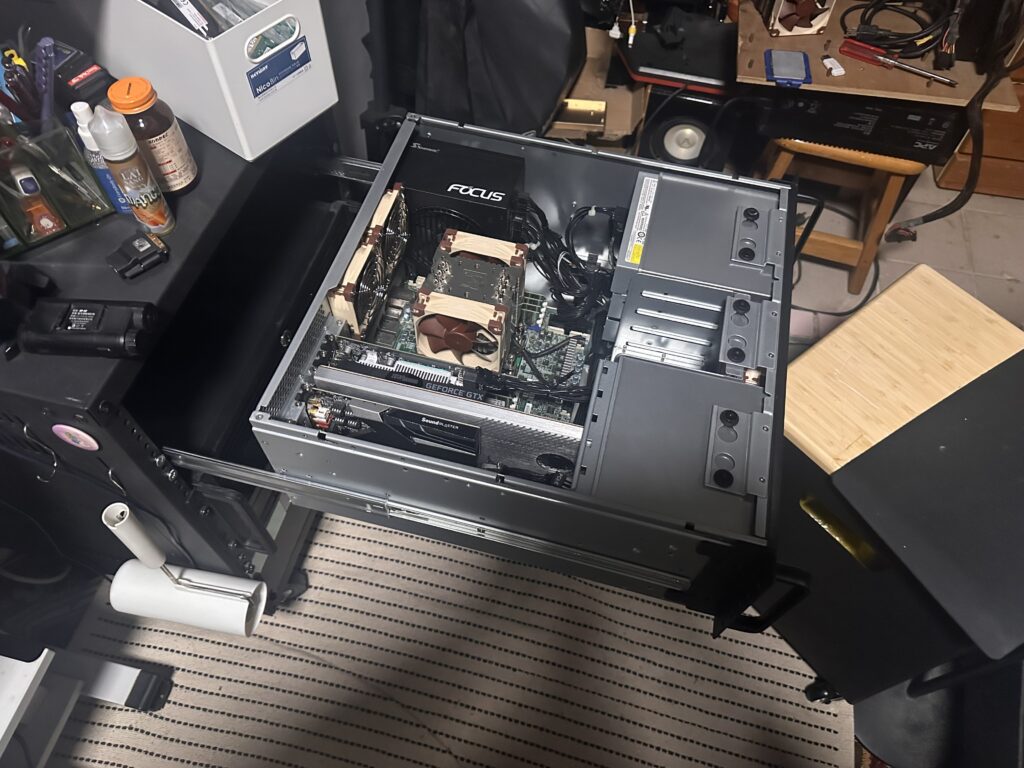

滑軌安裝

我會買伺服器機殼除了他樸素的外觀、沒有RGB,以及看起來裝逼的外觀,再來就是為了要上機櫃,

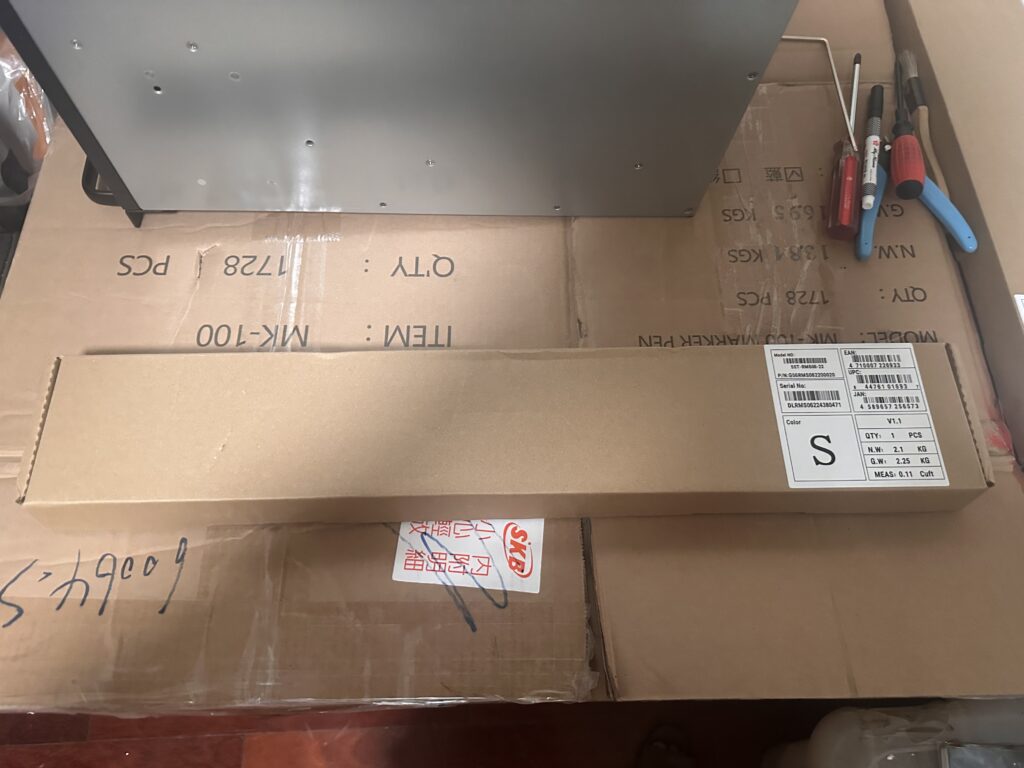

我的房間算是一個小型IDC機房,有一個小機櫃就是拿來放電腦跟伺服器的,之前也是用伺服器機殼,不過當時沒有配滑軌所以拆裝相當麻煩,這次換新的主機想說就一起把滑軌配進去。RM41-506原廠滑軌型號是RMS06-22

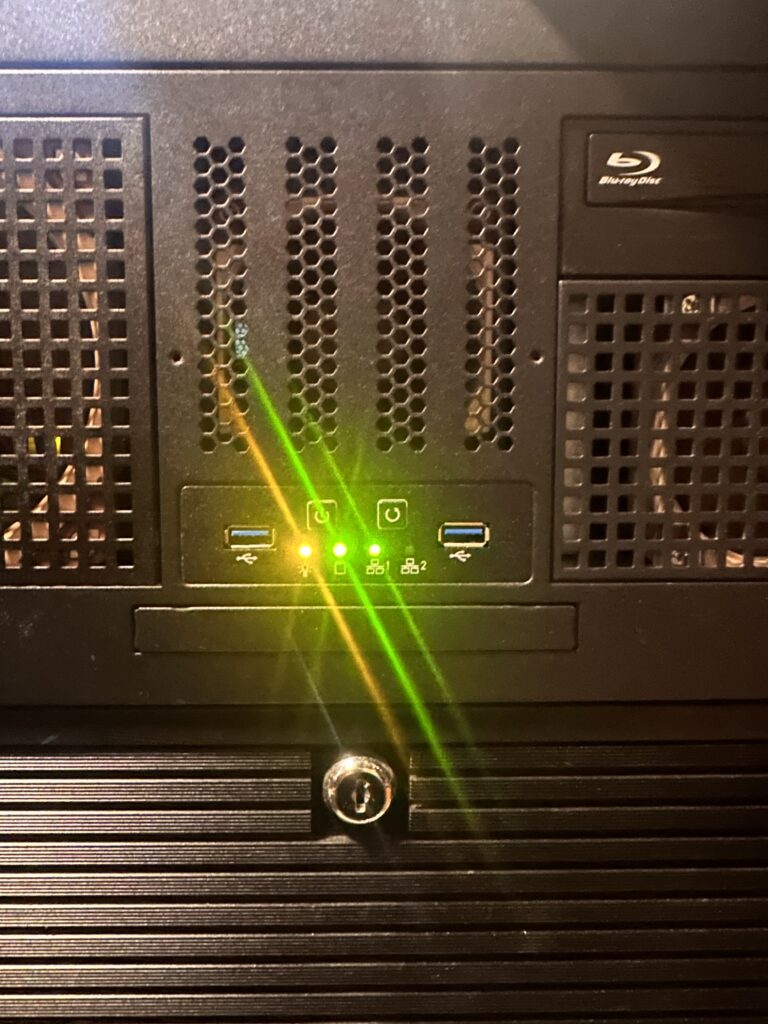

前面板電源燈號改造

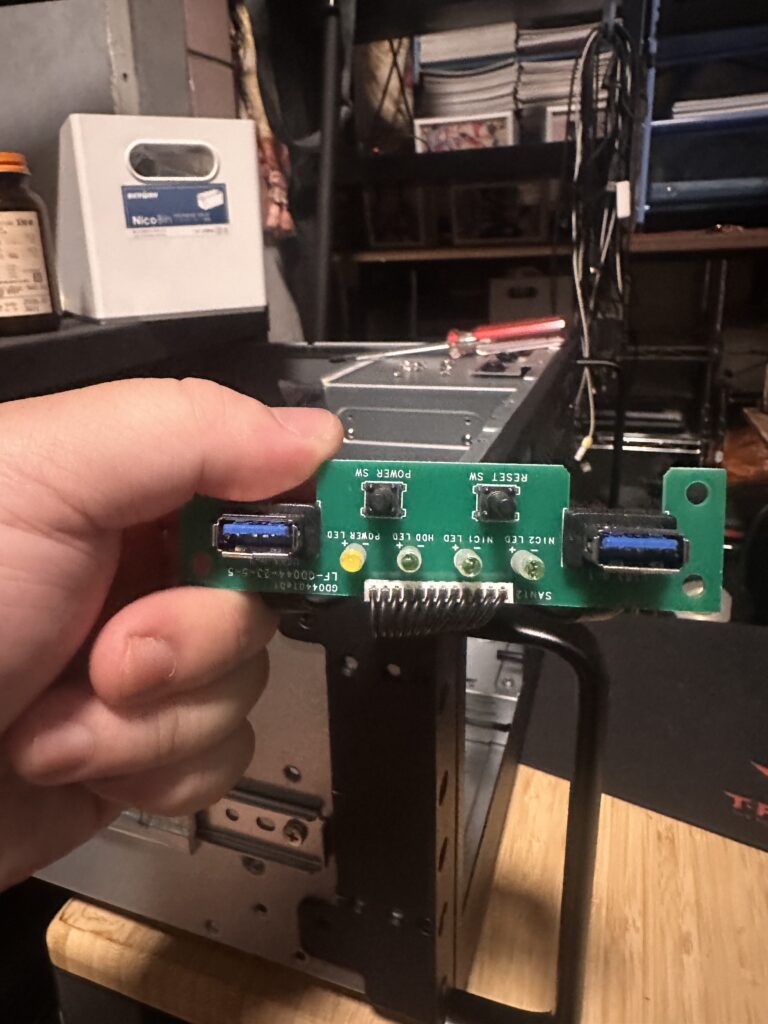

RM41-506的前面板電源燈號是藍光的,因為藍光相較其他顏色比較亮,再加上我這台電腦又是放在房間晚上關燈時會非常刺眼,所以我將電源燈號改為橘色,既不亮眼也可以確認電腦電源狀態。

性能測試

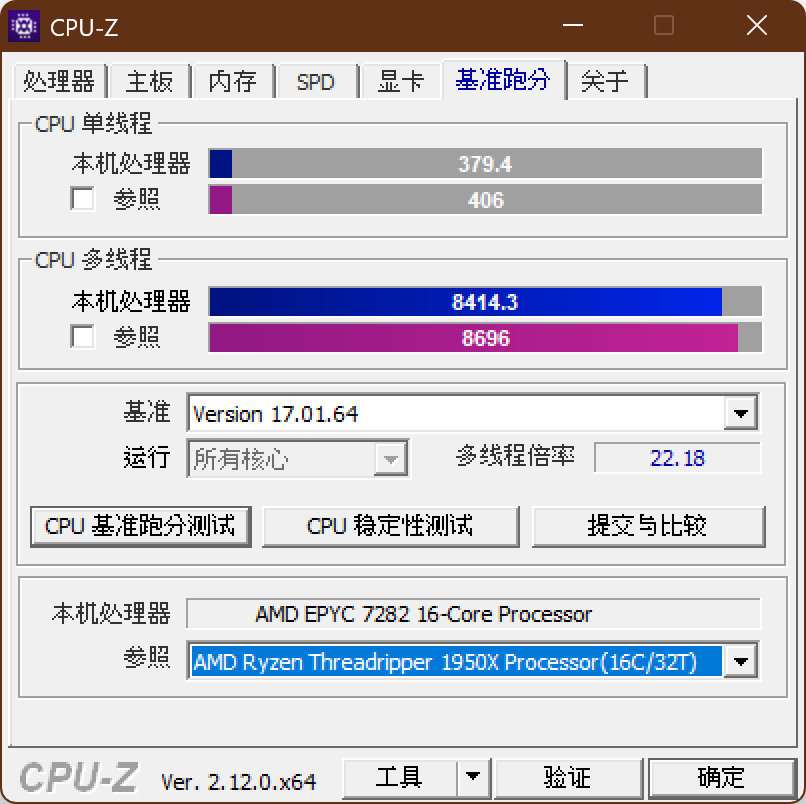

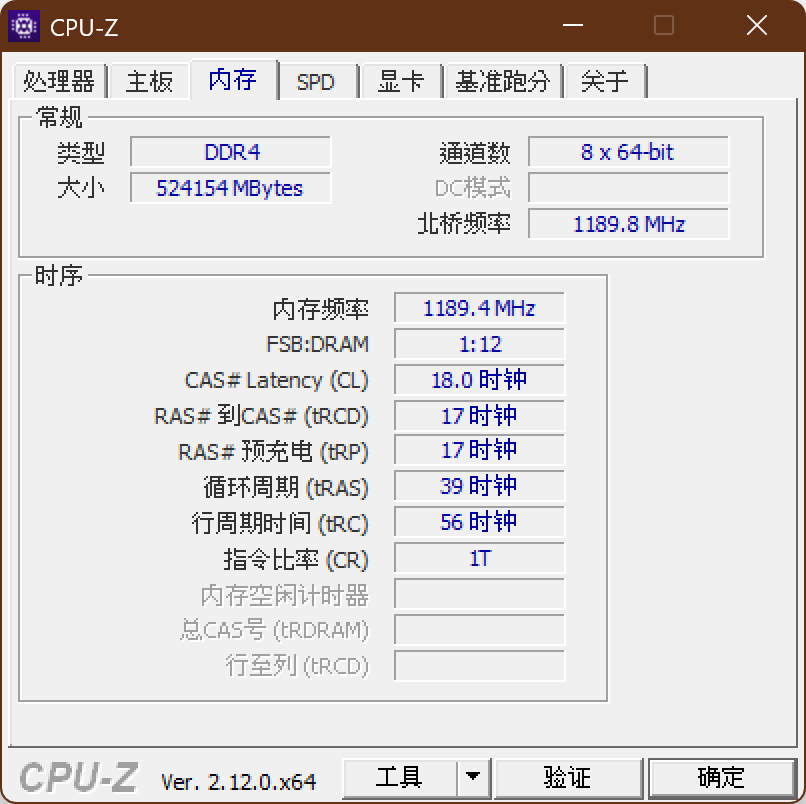

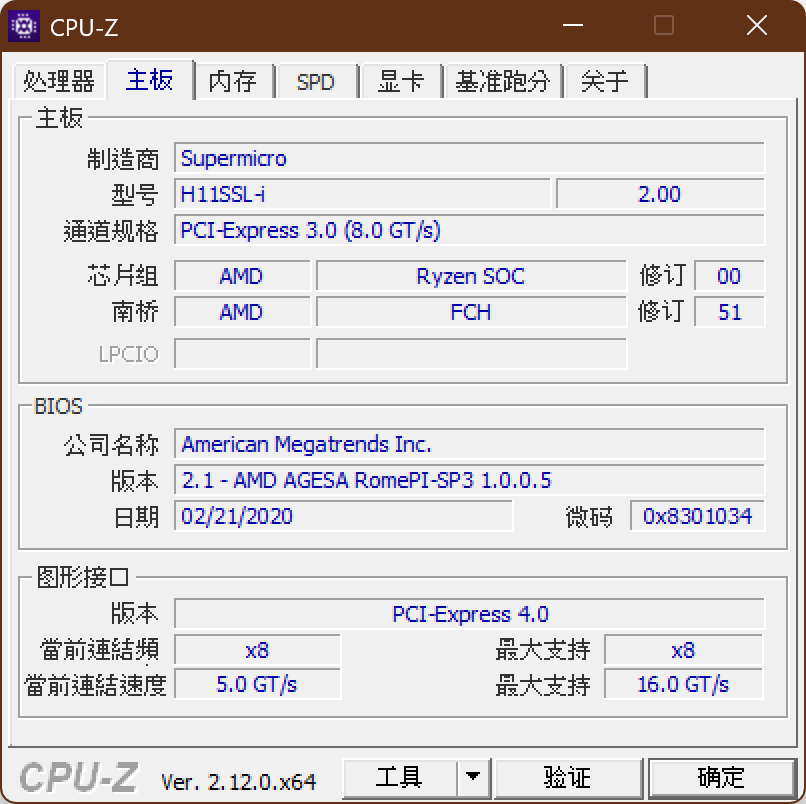

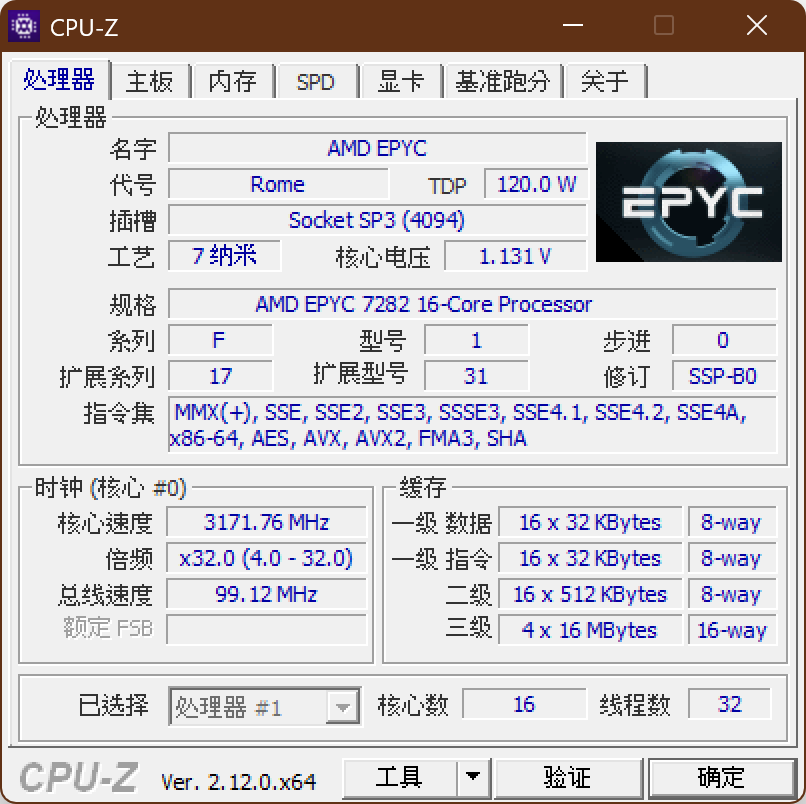

CPU-Z

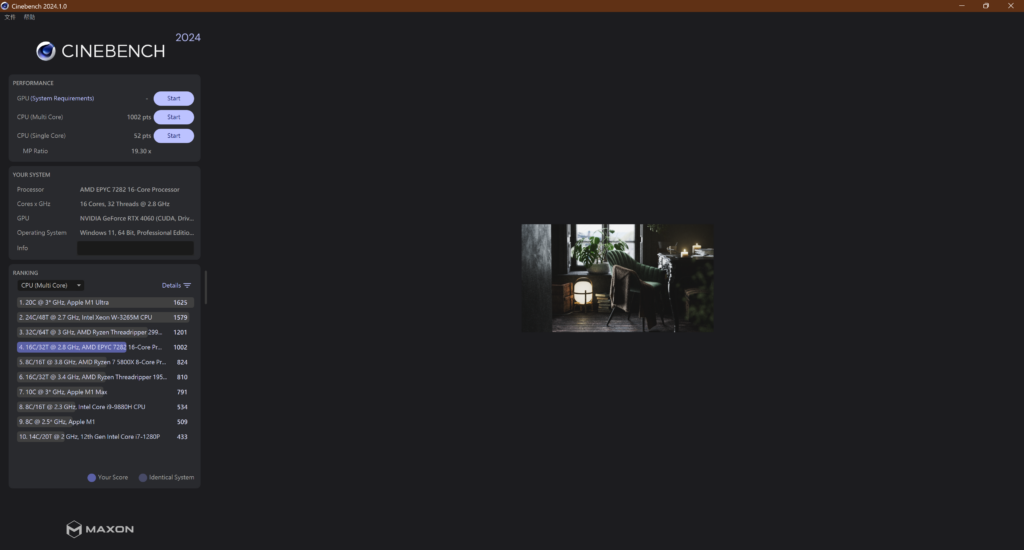

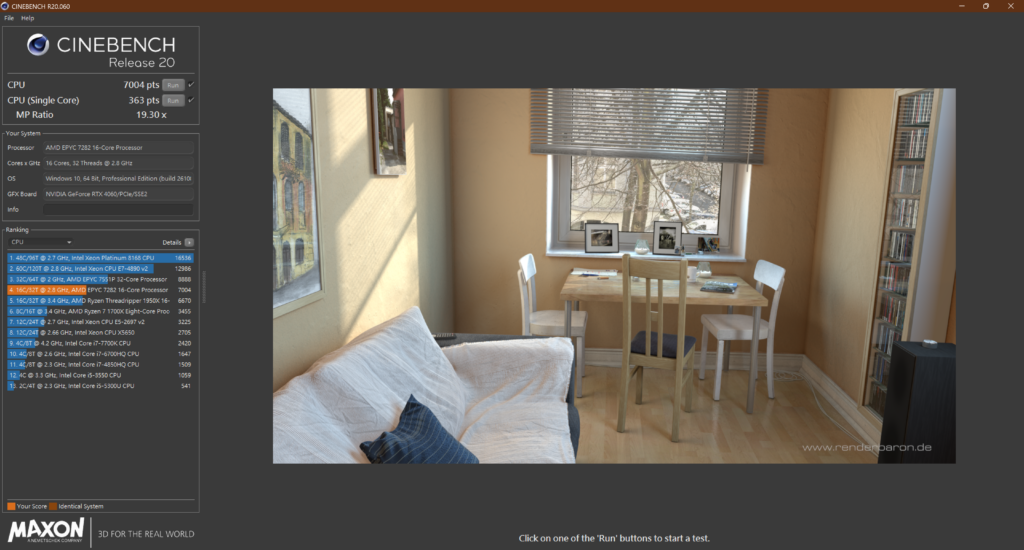

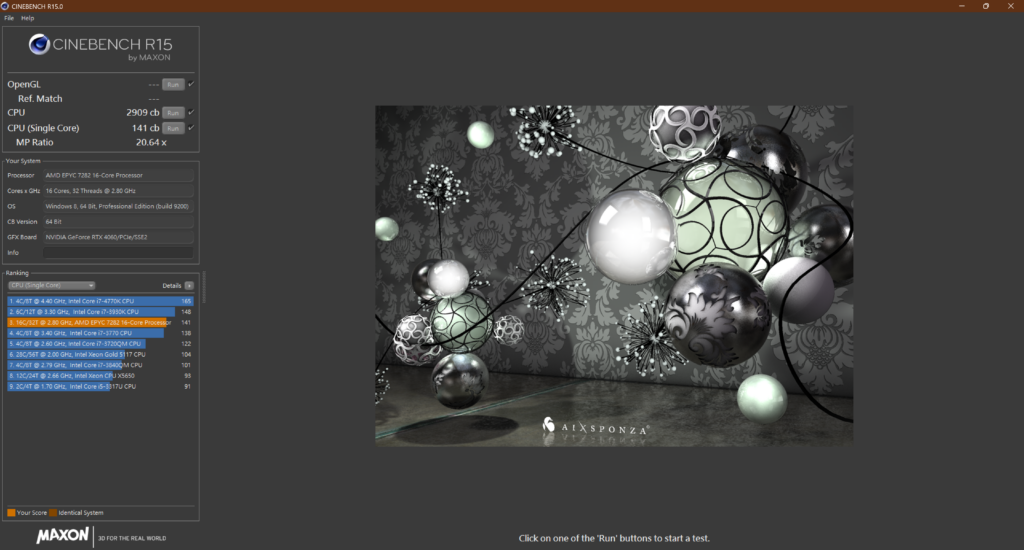

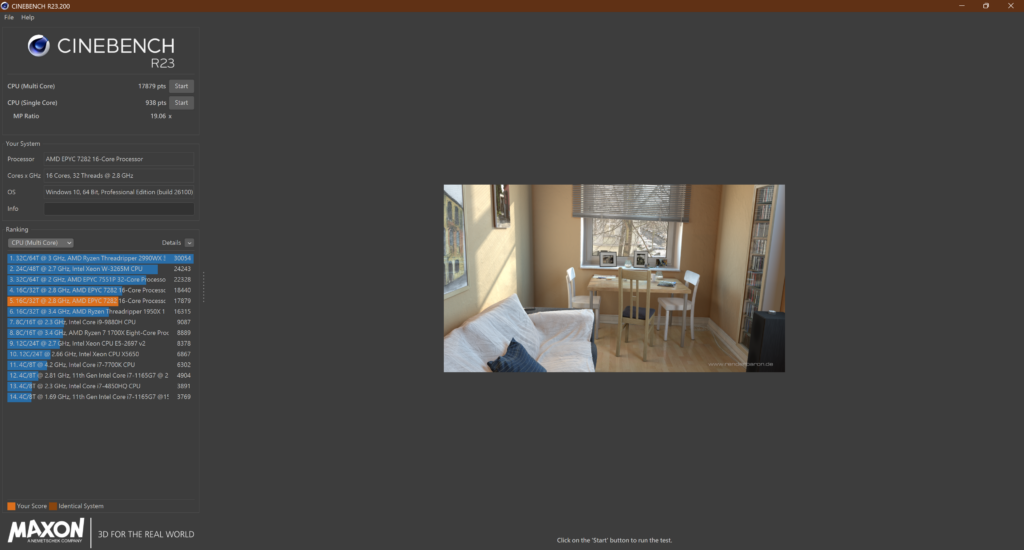

Cinebench

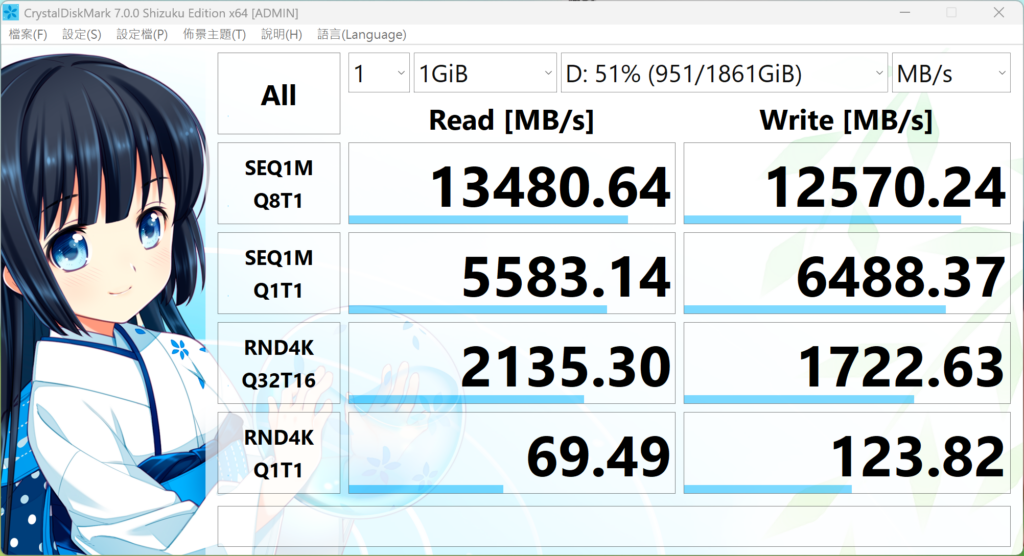

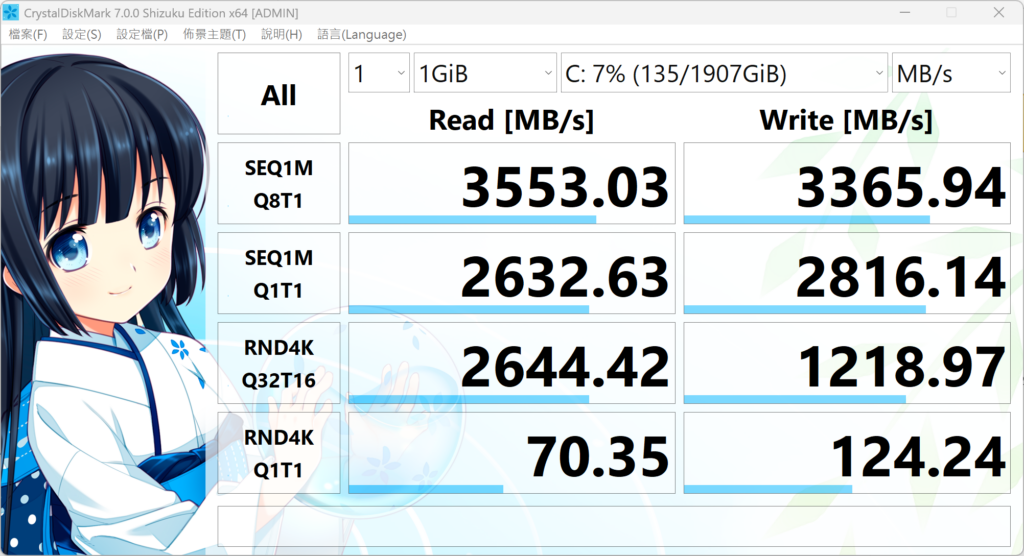

CrystalDiskMark

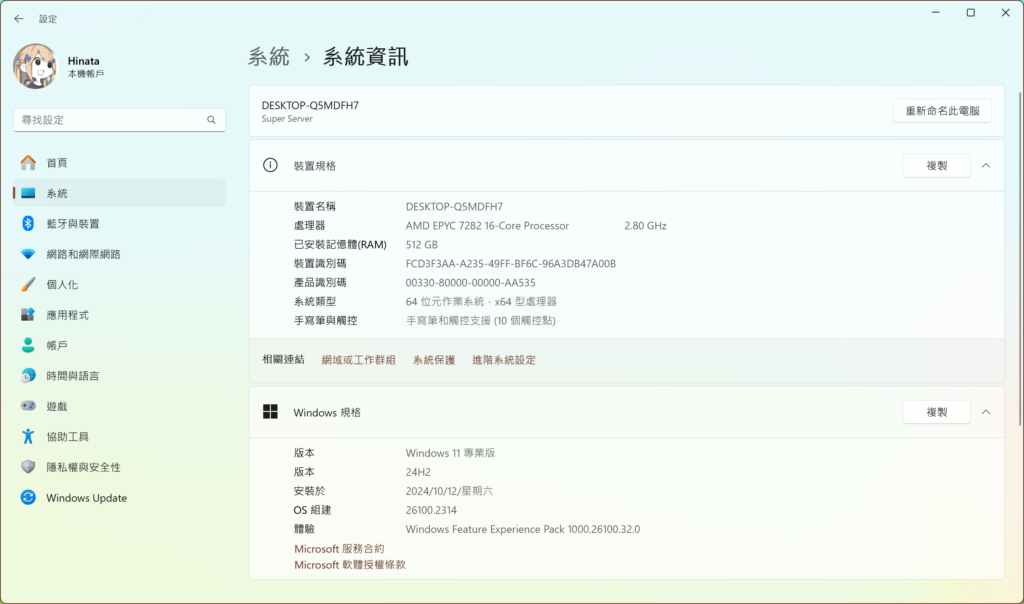

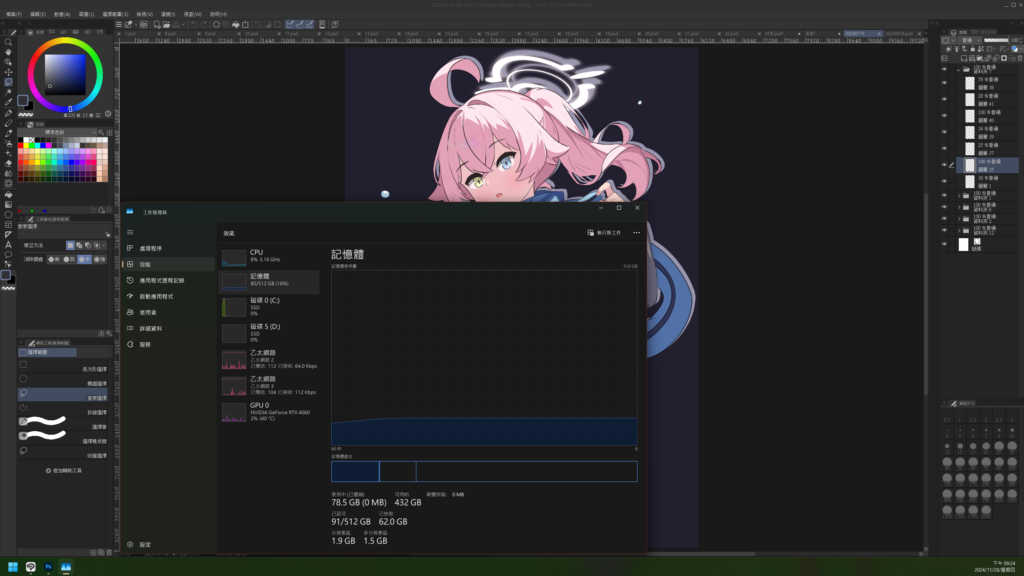

實際應用

以上就是這台主機的開箱及簡單測試文了。

下篇就是更換伺服器的記錄了,不過規格大致上與這台主機大同小異,機殼&主機板&記憶體容量都與這台主機一樣,差別在於CPU換成7551P,以及安裝兩個FS305-E讓我可以安裝更多的硬碟,不過還有一些零件還沒到貨所以目前只裝了一半~”~

詳細靜待下篇文章,感謝收看!
