CT125 改裝日誌:HealTech IQSE-1 快排

是說,在網路上從來沒有看過 Cub 車系有在改快排的,就算有也沒看過有人發過文章,於是我就很好奇如果離心式離合器的車改快排的效果會是怎麼樣?於是乎就萌生了想要幫我的 CT125 改快排的想法。
至於這種車還要改甚麼快排?又不是分秒必爭的賽道;更何況這種車本已經少了離合器拉桿,改快排是不是多此一舉?改車從來講求的不是實用性,我本來就是一個喜歡瞎折騰車的人,對我來說想改就改。反正總歸一句,我就是懶得換擋還要收油門拉!

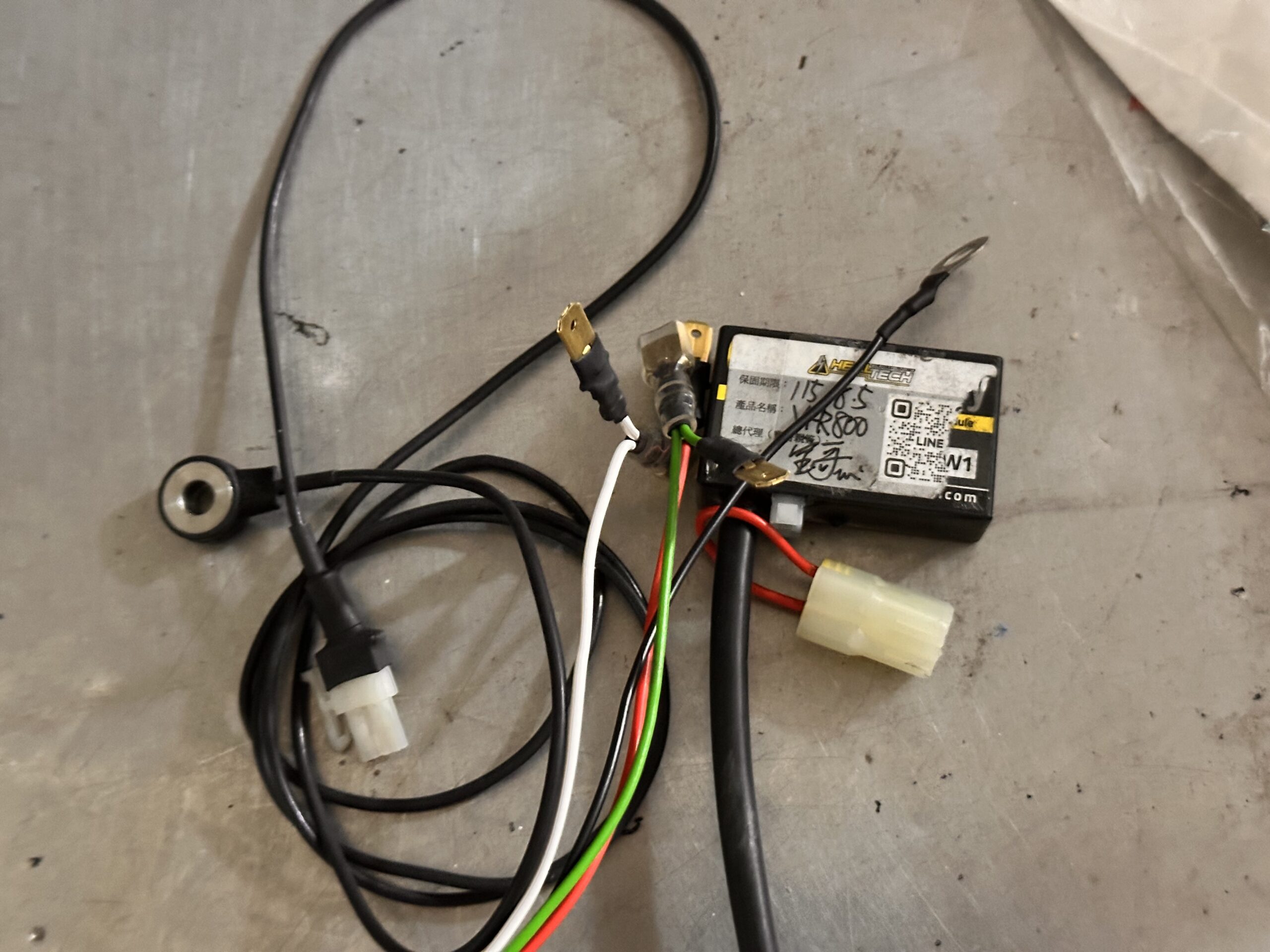

我之前的車大多都是改 HealTech IQSE-1 的快排,但是全新的又太貴,於是我就上二手市場找看看有沒有人賣二手的;結果剛好還真的有人賣二手的 IQSE-1 快排,不過線組是 VFR800 用的;不過沒關係,只要搞懂線組的配線原理,買回來自己稍微修改加工一下,也是可以套用在 CT125 上面用的。
線組修改

文章開頭有提到,這組快排是跟人家收二手的,線組當然也沒辦法直上。原車主的線組是 VFR800 的線組 QSX-F4B,而 Cub 車系沒有專用的線組(畢竟誰會想到有人會在這種車上裝快排),不過 Cub 的親戚 MSX125 就有對應的線組 QSH-P2T,如果要另外買線組又要另外花錢,所以打算把原車主給的 QSX-F4B 改成 QSX-P2T。
QSH-P2T 是靠中斷點火的方式來達成快排換擋,而 QSX-F4B 是靠斷油的方式,也就是 IQSE-1 有分斷油跟斷火兩個模式來切斷動力,我稍微比對了一下斷油跟斷火兩種方式線組是共通的,這樣事情就好辦了!

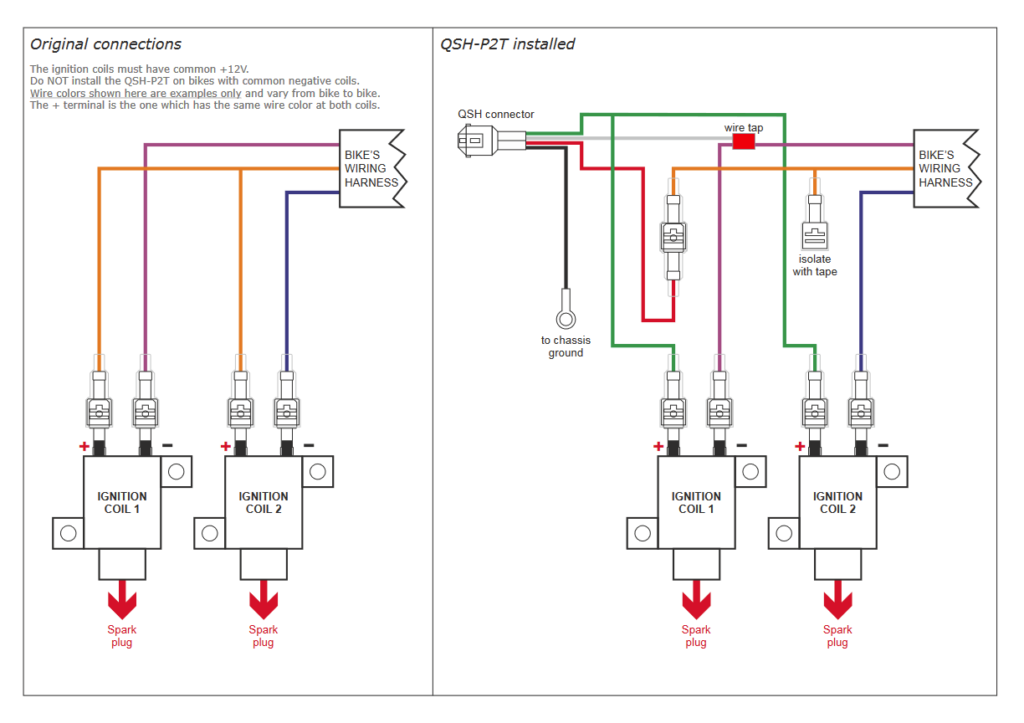

參照官方說明文件後,就著手開始修改快排線組,QSX-P2T 是單/雙缸車共用的線組,所以官方的說明文件是雙點火線圈,不過 CT125 只有單缸,所以可以少做一條點火線圈的線出來。

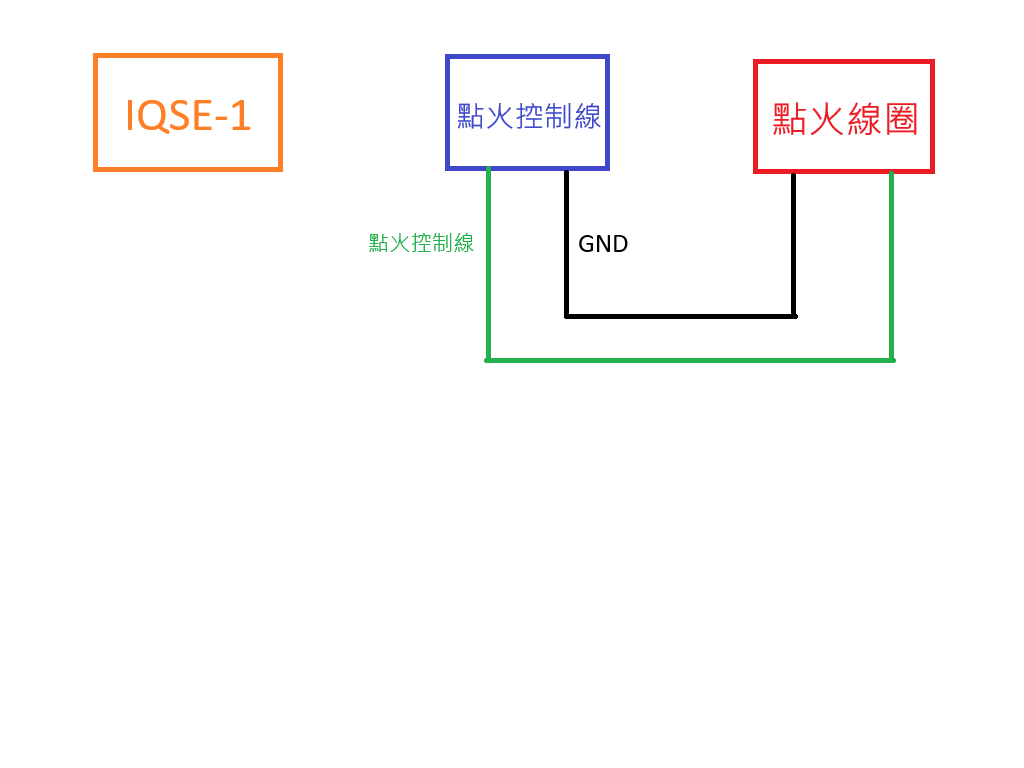

這裡要注意的是,官方的配線是正極斷火,但是在 CT125(或其他 Cub 車系) 上面則是負極斷火!
剛開始按照官方文件上面的配線圖修改完線組後去接到車上,電門打開看到快排主機有反應了,但是怎麼樣都發不起來,我在那邊研究老半天會不會是線沒接好?還是我哪裡線接錯?到處翻 Google 裝了快排後有可能發不動的所有答案,都已經往最壞的方向想 CT125 是不是不支援快排…
最後我就把點火正負極的線對調一下,結果就發動了,害我在那邊瞎白忙一場!

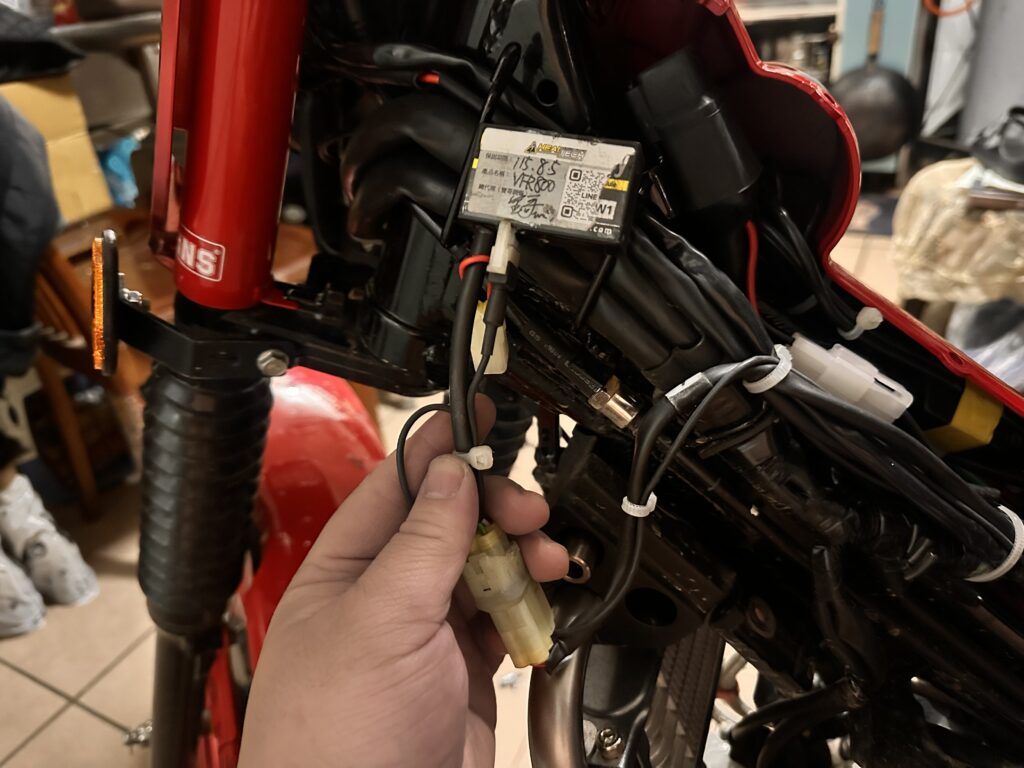

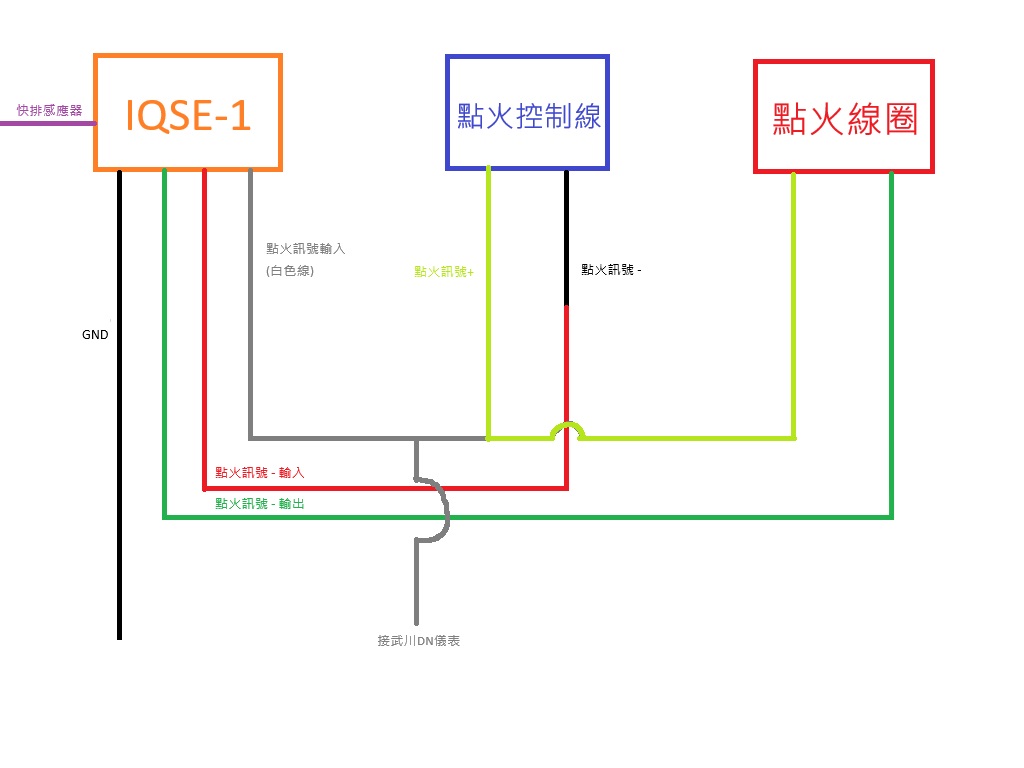

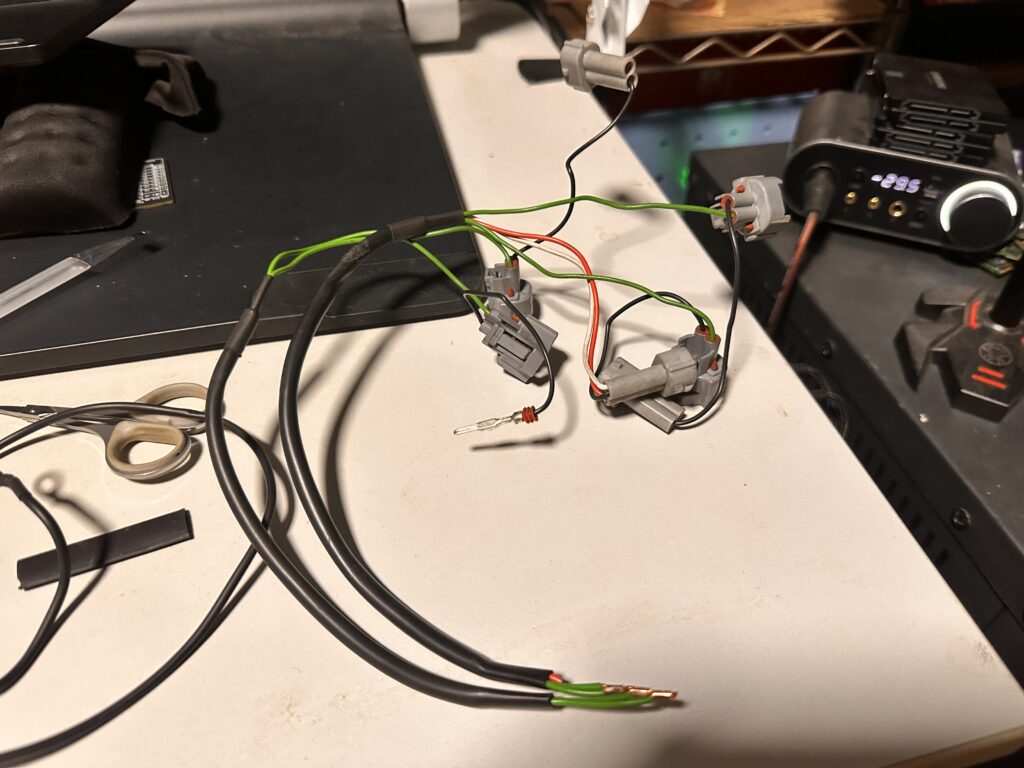

圖中的線組接頭左到右分別為:(紅)點火輸入、(綠)點火輸出、(黑)接地、(白)點火訊號輸入。

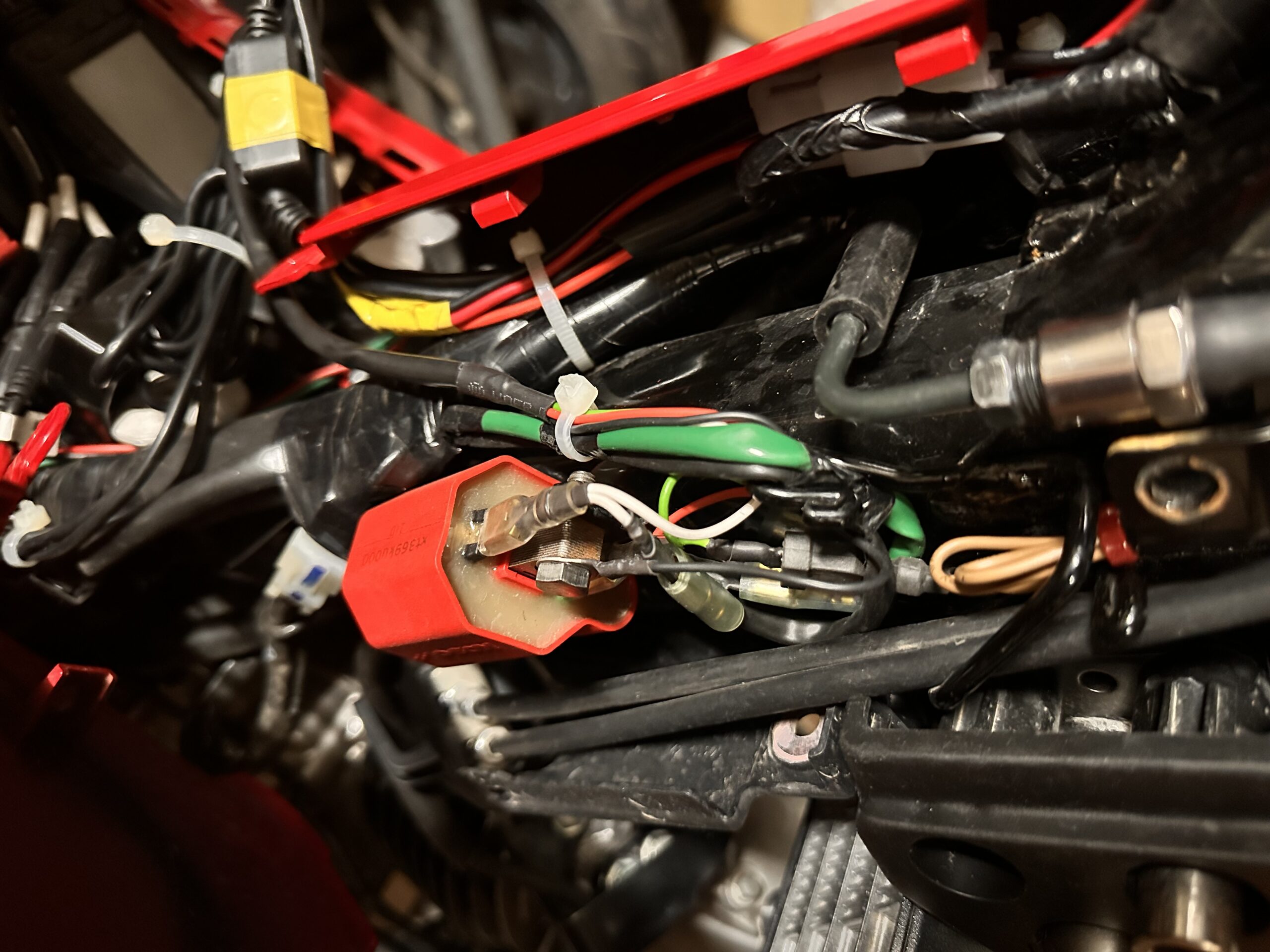

點火訊號輸入為甚麼會在分別接兩個頭出來?在上面官方接線圖中白色線是要與原車的點火訊號線搭線,不過這樣要破線所以我就額外拉一個頭出來接原車的點火訊號線,然後將插頭插在點火線圈上,另一個頭則是接武川的 DN 儀表的轉速訊號線。

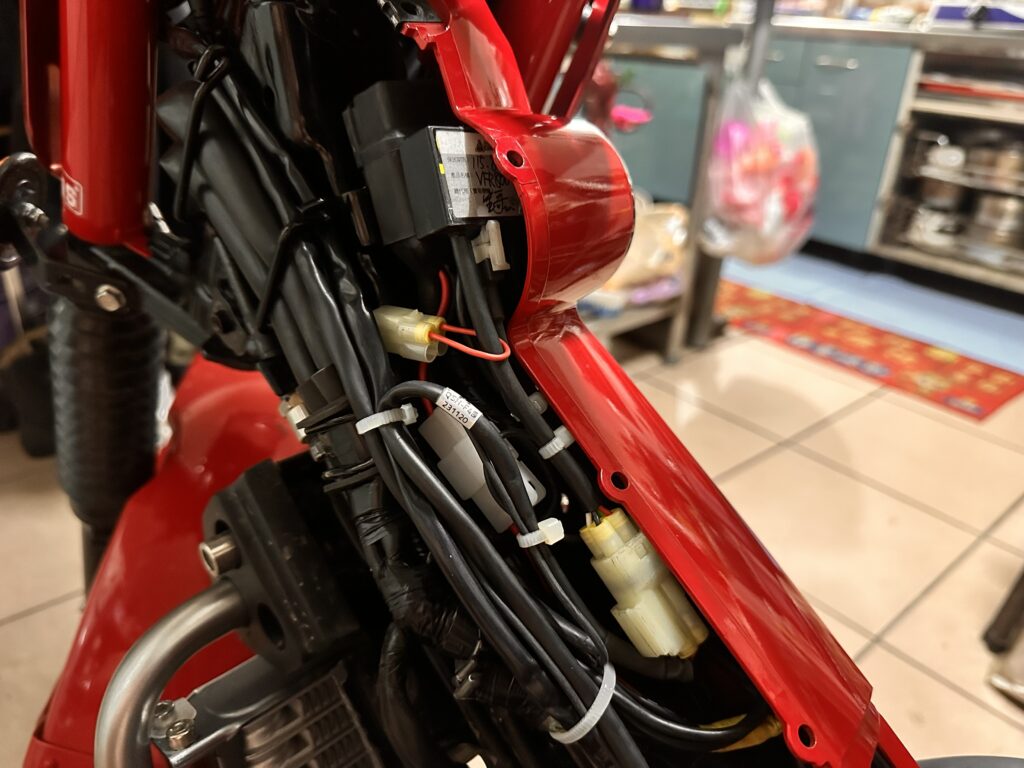

線組處理好後就是將快排主機找地方塞起來,由於 CT125 本身就沒那麼多空間,所以我將快排主機放在車殼的 LOGO 處,剛好那邊有一個空間。
快排感應器安裝

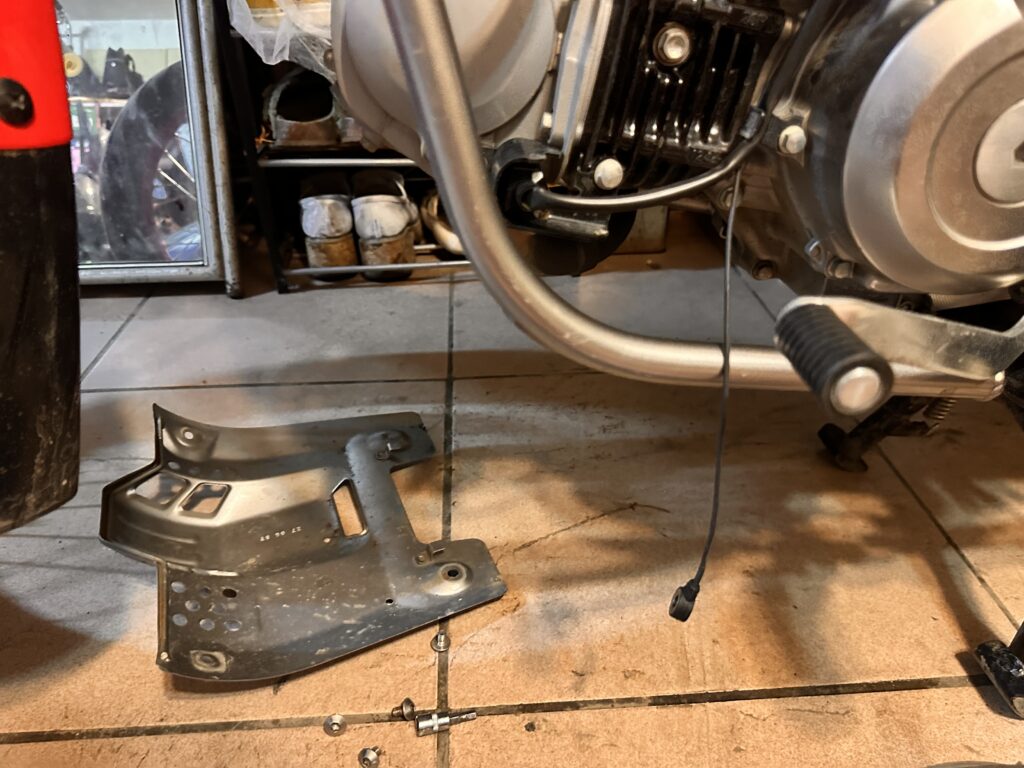

快排安裝好後就剩最後一步,將快排感應器固定到打擋桿上。

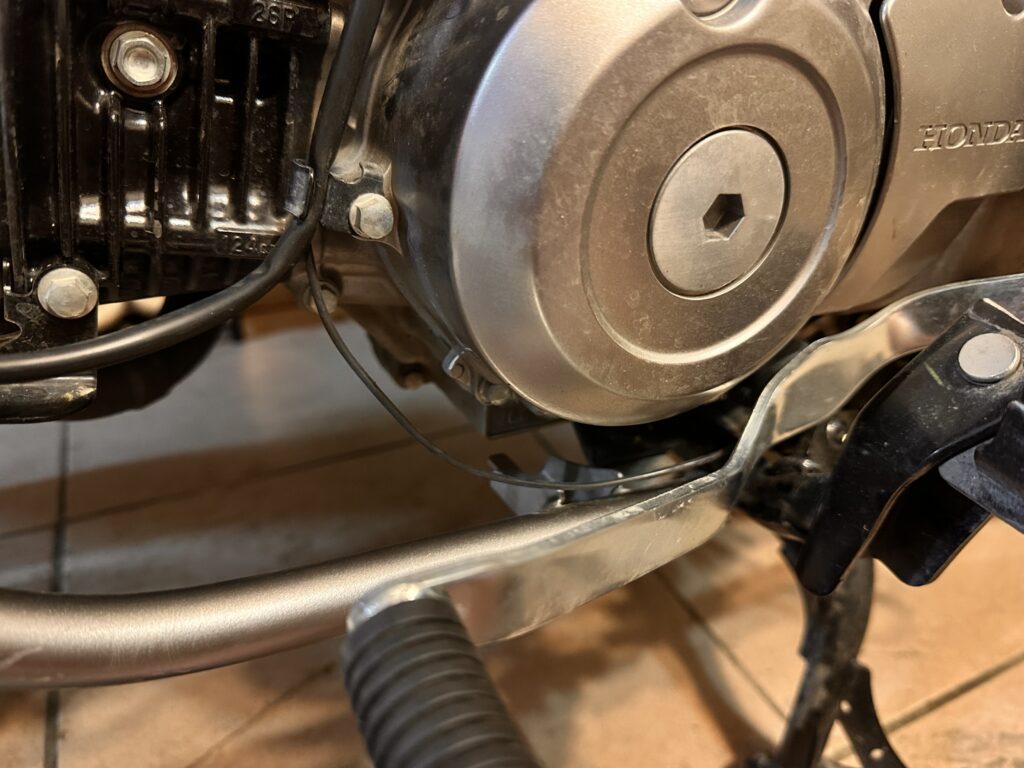

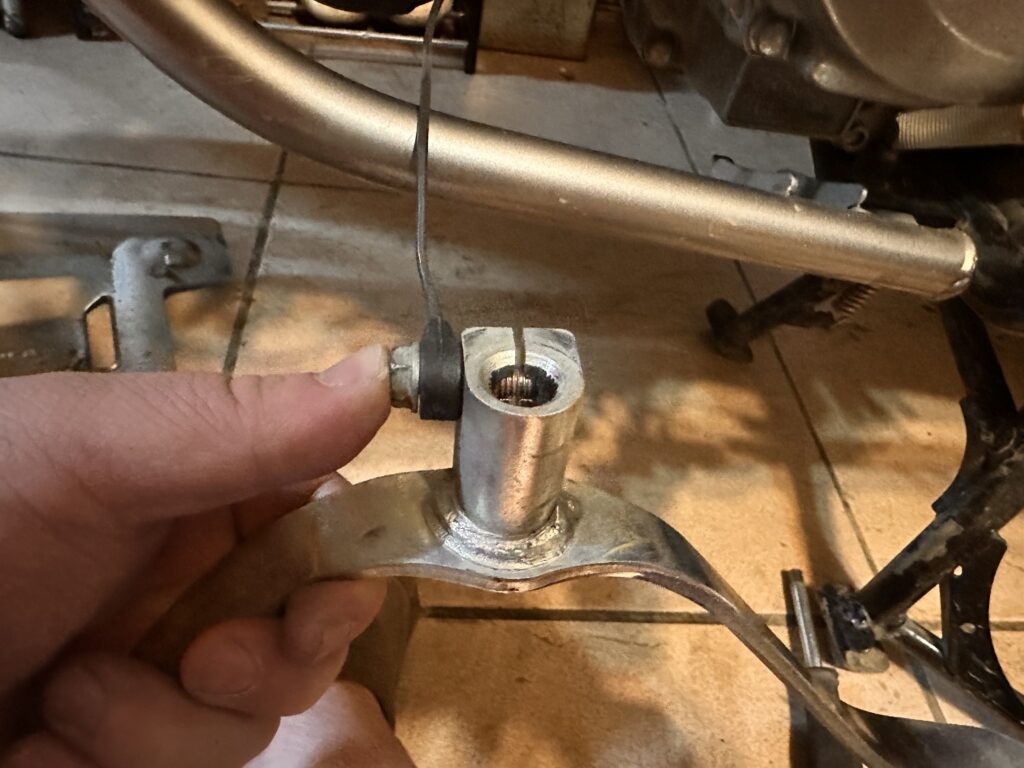

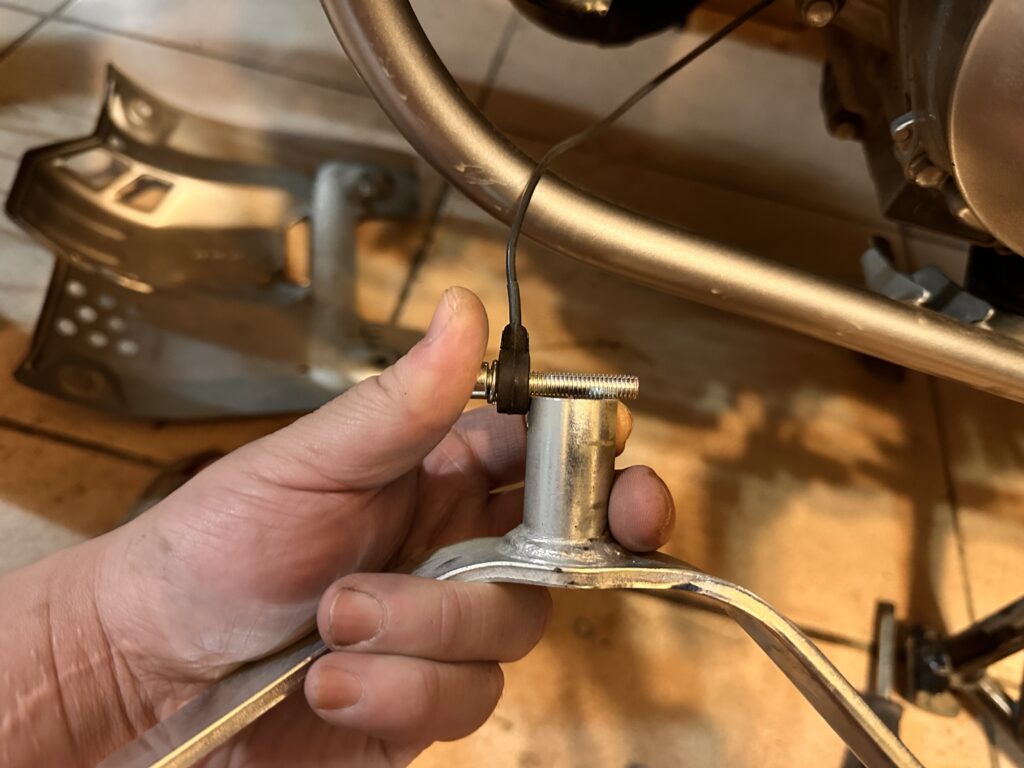

CT125 的打擋桿是直接連到打擋軸上的,有別於其他擋車透過連桿方式打擋,所以安裝位置就只有打擋桿固定螺絲上了;原廠的固定螺絲長度不夠,必須自備一顆比較長的 M6 螺絲來鎖緊固定(如果是買新的話裡面就有長螺絲了)鎖附扭力為 6 Nm。
感應器的線記得要預留長度,不能拉太緊,否則線很容易就斷了。
APP設定



快排安裝完成後就是進行調整了,IQSE-1 有分藍牙與 WiFi 版本,APP 也分藍牙與 WiFi 版本,必須下載相對應的APP才能設定。
我這台 IQSE-W1 是 WiFi 版本的,就必須要用 WiFi 版本的 APP來進行設定(題外話 WiFi 版本的 APP 連線超爛,要連3~4次才連的上,藍芽的一開就秒連上了)。
至於設定參數可以參考我上面貼的:

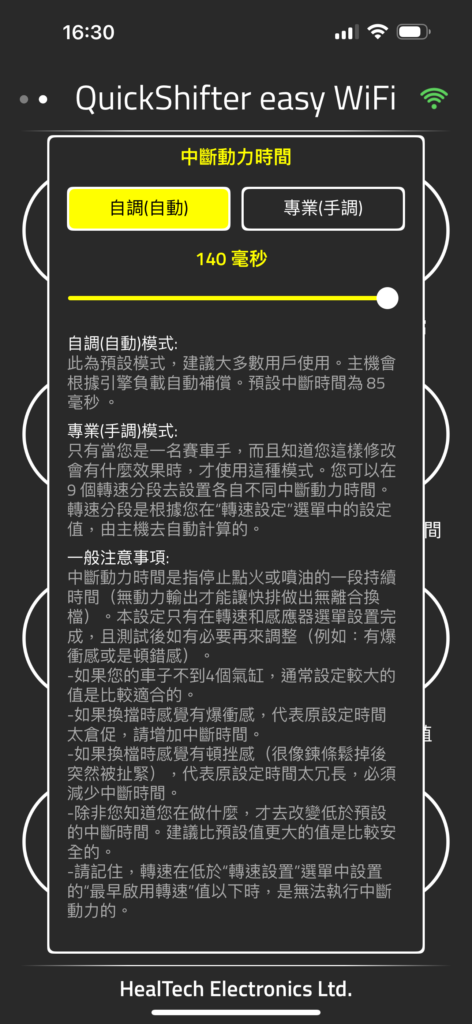

- 離心式離合器因結構的關係在換檔時接合時間比較長,手動模式比較不好調整,所以使用自動調整模式將中斷時間直接開到最大 140 毫秒,中斷時間太短會燒離心式離合器。

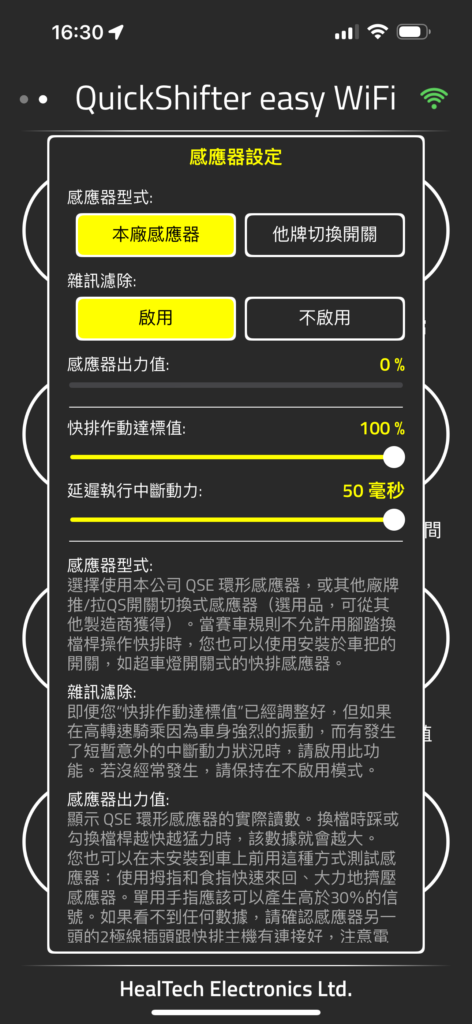

- 因快排感應器是鎖在打擋桿固定螺絲上,引擎或路面的震動反應比較直接造成容易誤判(最直接的感受就是車會突然沒動力鈍一下),所以要把雜訊濾除啟用,並將延遲執行中斷動力時間開到最大 50 毫秒。

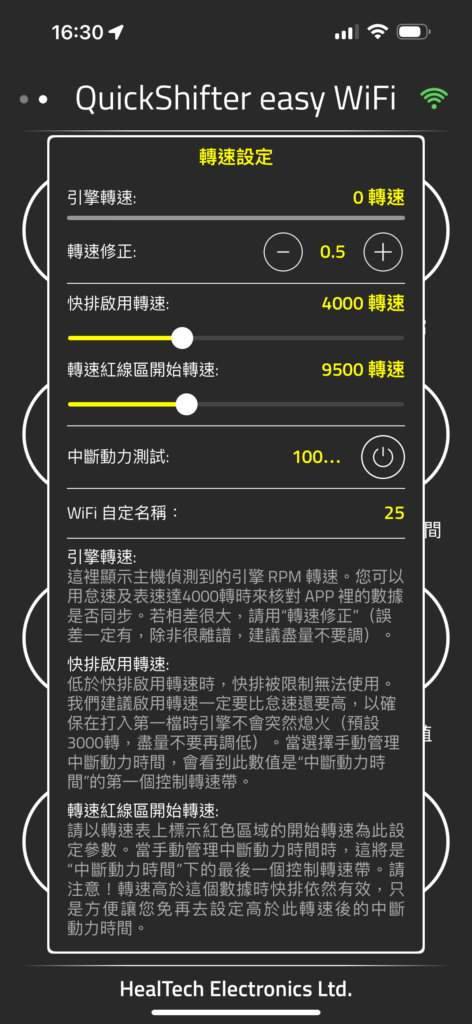

- 轉速太低用快排比較沒有意義,所以我設定快排 4000 轉時啟用,紅線轉速設定 9500 轉。
後記

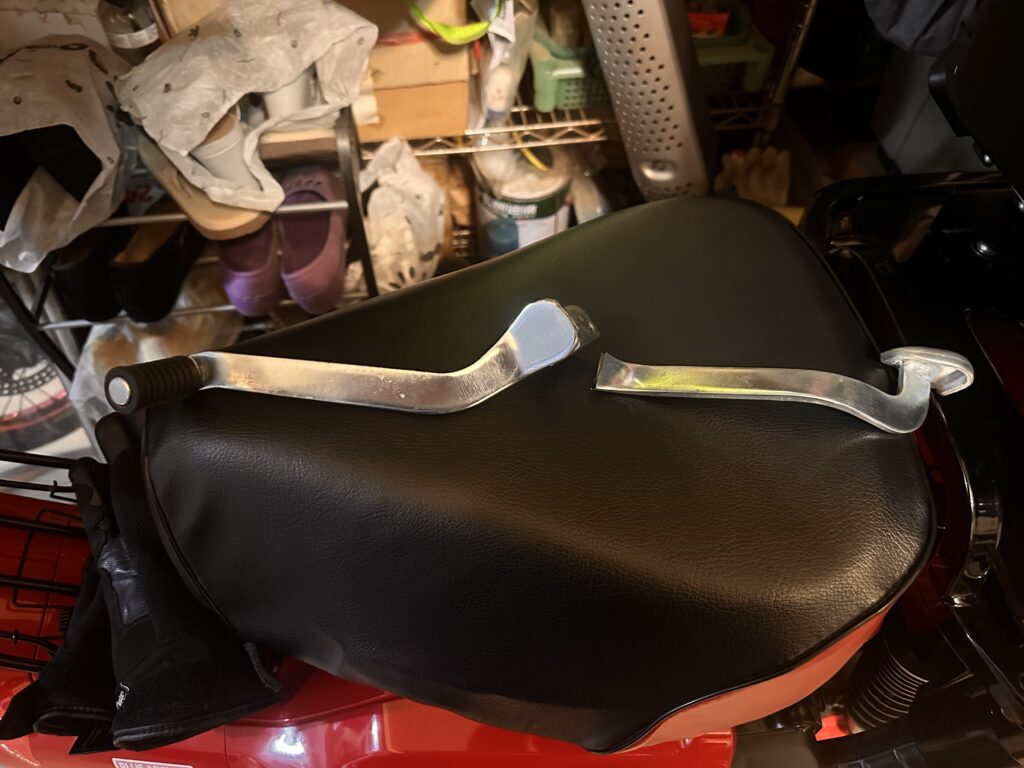

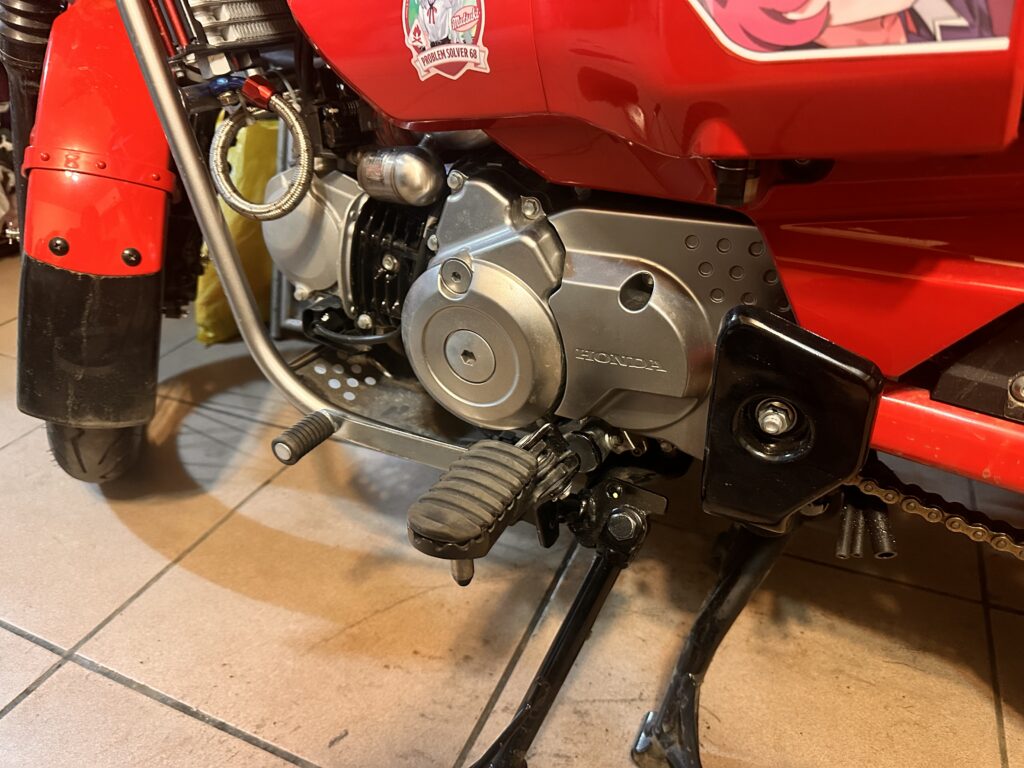

裝好快排這幾天在路上騎,後腳跟總是會碰到打擋桿的後腳踏造成快排誤判做動,導致騎乘中會鈍一下讓我很不爽,所以索性就把打擋桿的後腳踏直接切掉了,切掉後腳踏後誤觸機率就變小了。
反正這台車我一直都是當反打在騎,我也不踩後面降擋,切掉對我來說並沒有甚麼影響就是了。
總花費
HealTech IQSE-W1快排主機+QSX-F4B 線組(二手收購):$9000
總花費:$9000
