IBM modle m ps/2改分離式usb type b
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151647611_x.jpg?ssl=1)

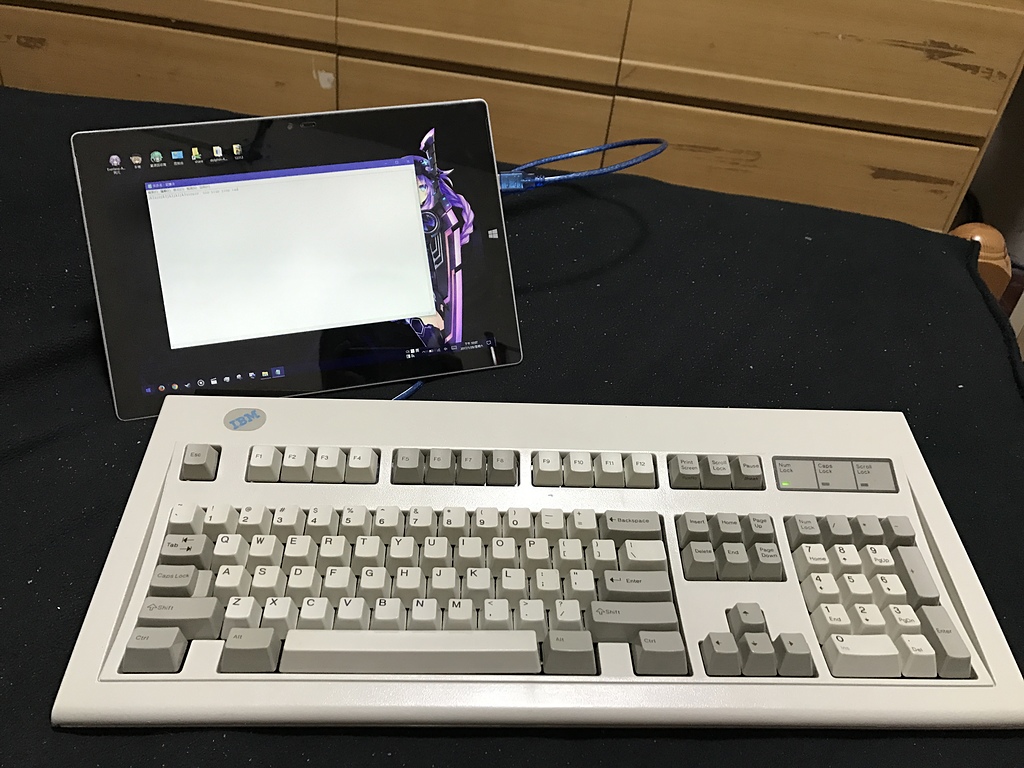

之前收了一把外觀還不錯的ibm model m
手感沒話說 做工又紮實
拿去k人都不會壞的那種
但是桌子空間有限 原本的ps/2線太長了 而且外皮都掉光光了
所以就把它丟一旁 買了新鍵盤來用
有一天望著那條傳輸線實在有夠凍沒掉
當初原本是想改成藍牙鍵盤 後來成本太高又太麻煩
所以改成用分離式傳輸線
準備材料
ps/2轉usb接頭(帶轉換晶片
Usb type b 公對母頭(帶耳朵 一把
5.5mm六角螺絲起子
以上都可以在電子材料行或是良興買到
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151647907_x.jpg?ssl=1)

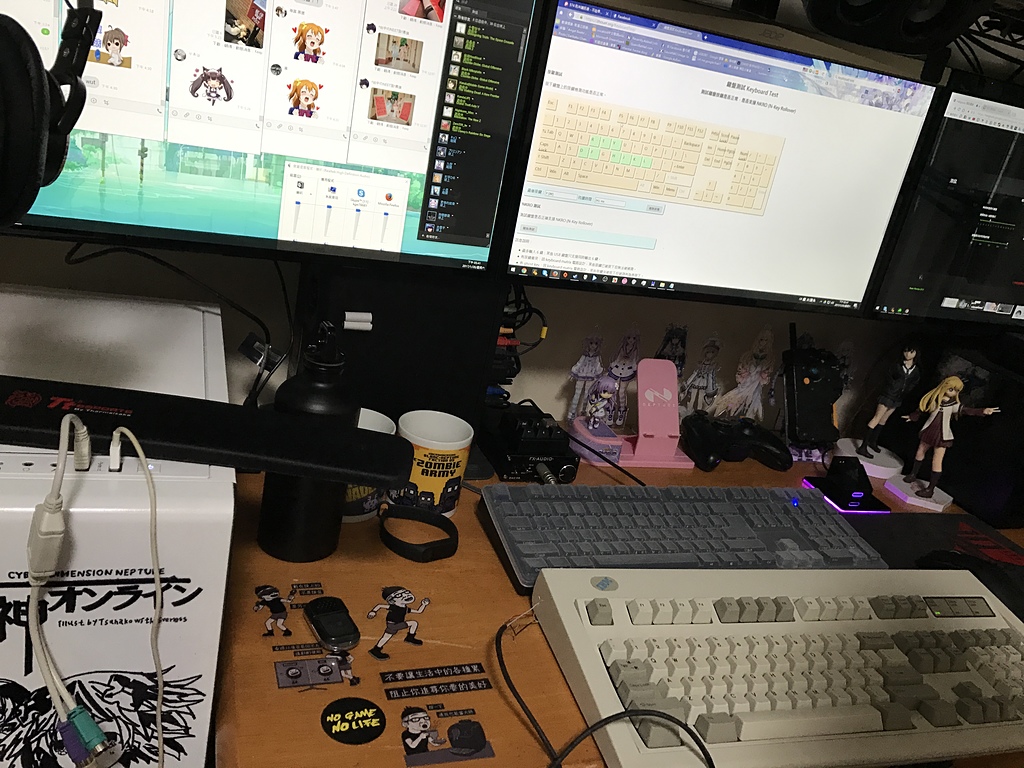

先測試轉換接頭是否可以正常驅動鍵盤
測試ok之後就可以開始準備了
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151648105_x.jpg?ssl=1)

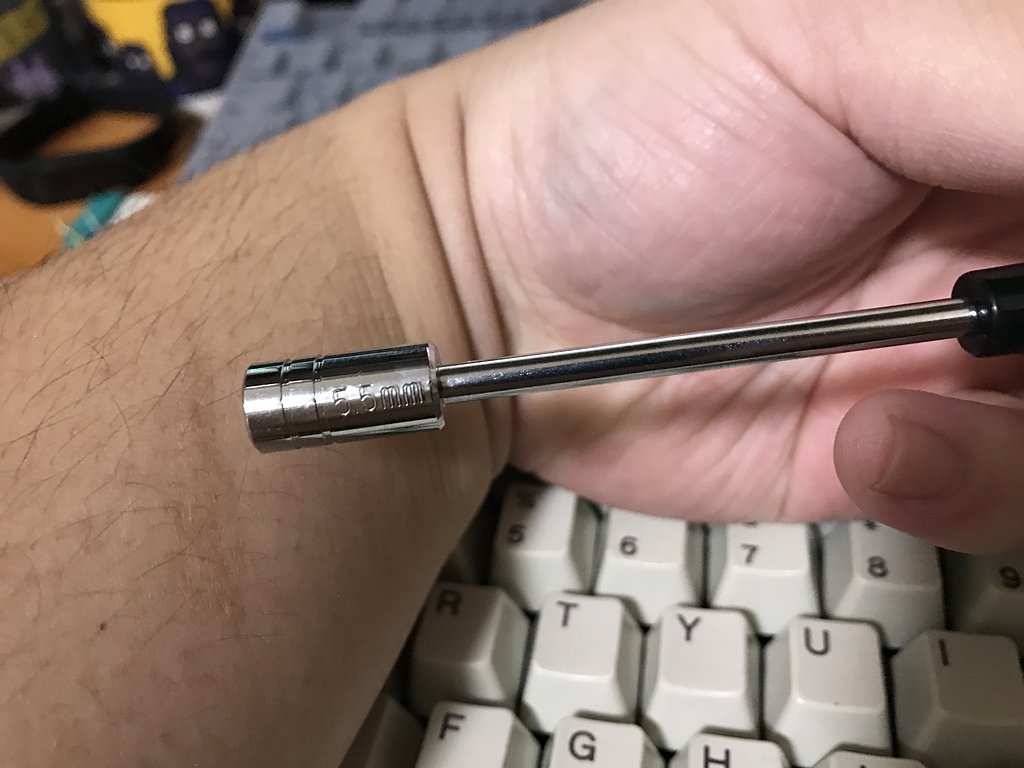

拿出5.5mm六角螺絲起子 開始拆鍵盤
手毛有點多
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151647808_x.jpg?ssl=1)

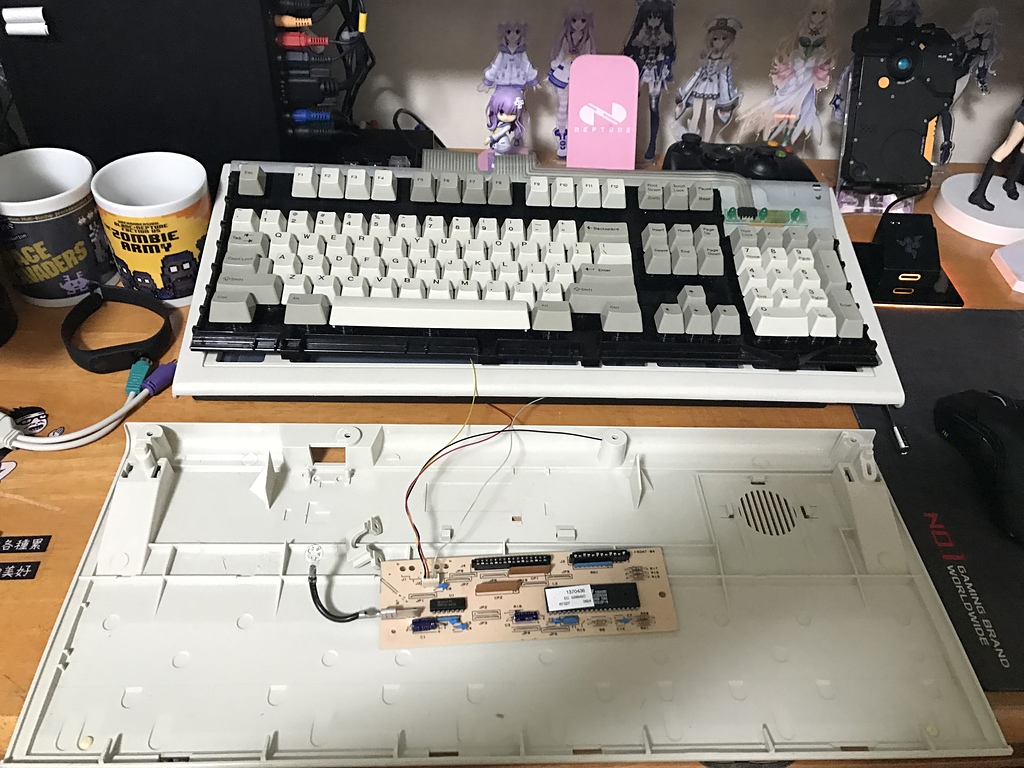

拆掉後鍵盤 只需要主機板連結ps/2的連接線
其他零件可以暫時丟旁邊
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151646561_x.jpg?ssl=1)

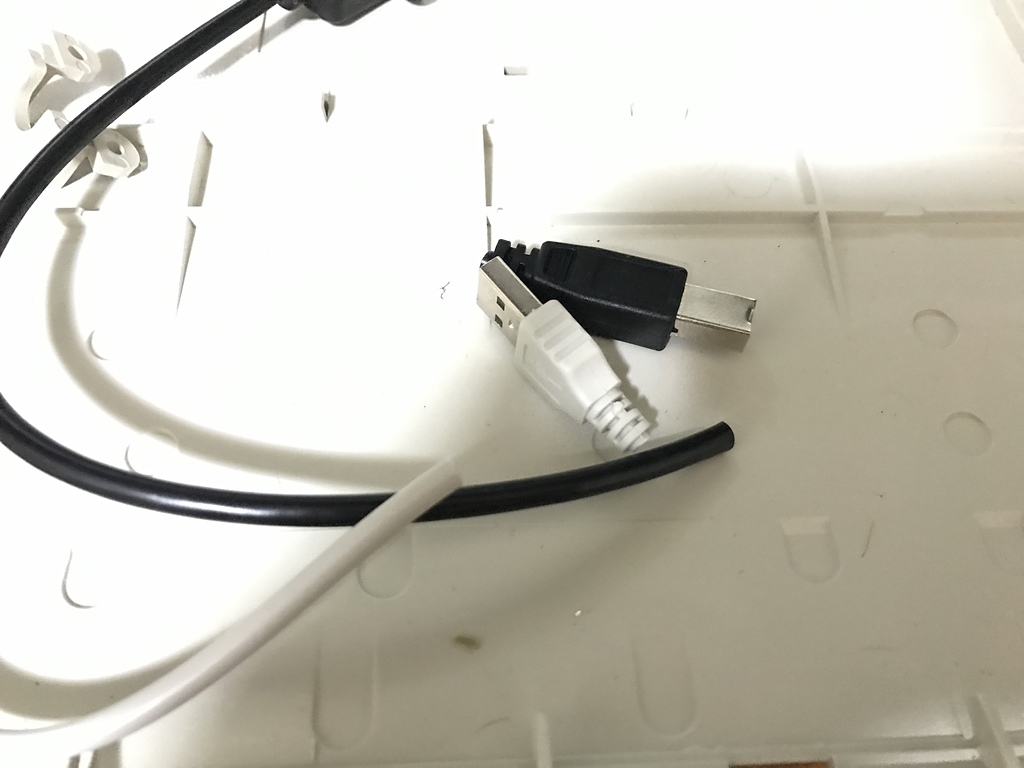

將轉接頭的usb頭與type b的公頭剪掉
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151645517_x.jpg?ssl=1)
之後把兩邊的線接上去 線剝掉後照顏色接就好了
我是用熱縮套做絕緣 絕緣膠帶亦可
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151646719_x.jpg?ssl=1)

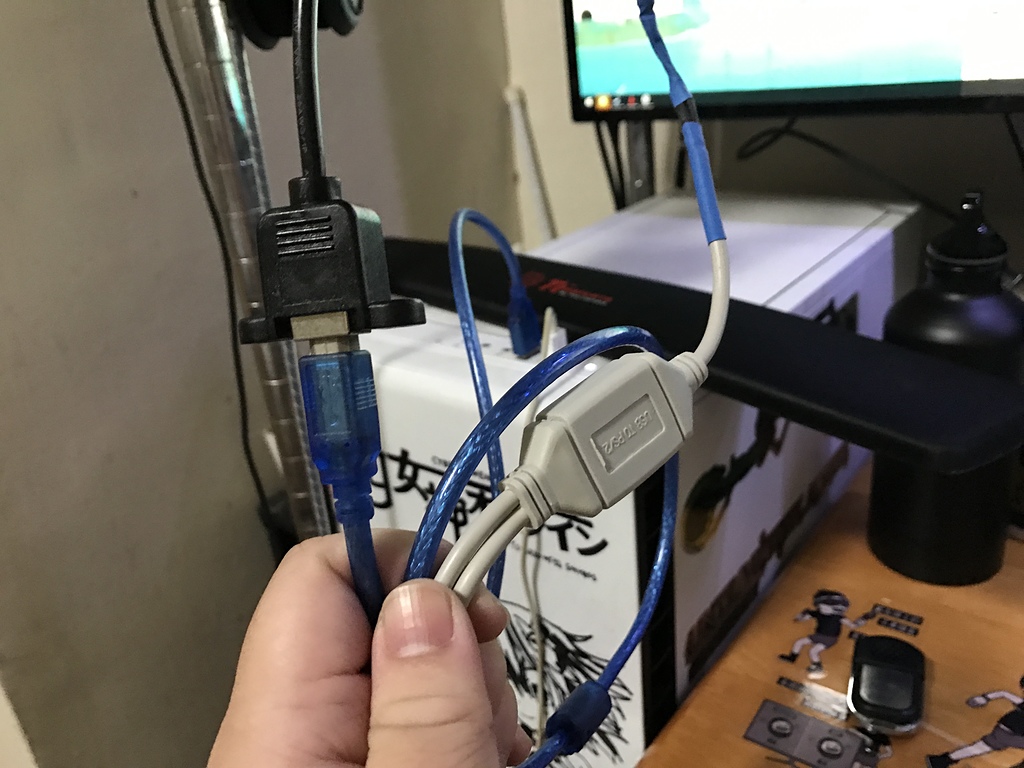

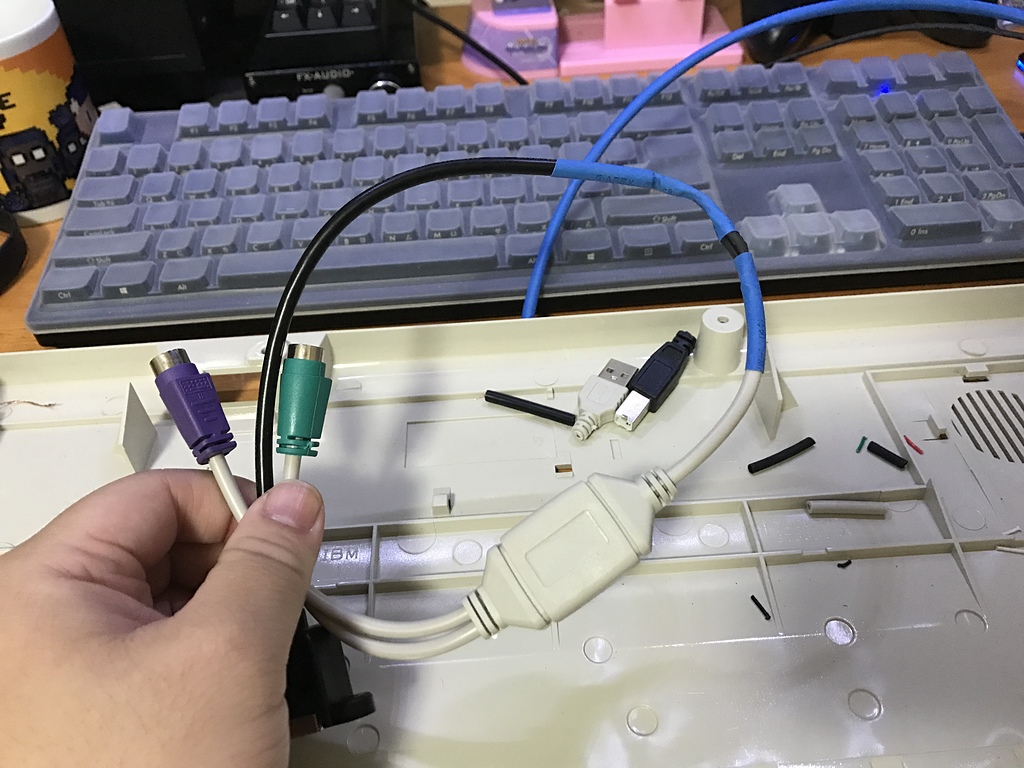

之後連結type b到電腦上
正常來說電腦會抓到轉接晶片
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151647406_x.jpg?ssl=1)
之後換ps/2端的接頭 直接把接鍵盤的母頭剪掉
再把從主機板上拆下來的連接線準備好
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151647813_x.jpg?ssl=1)

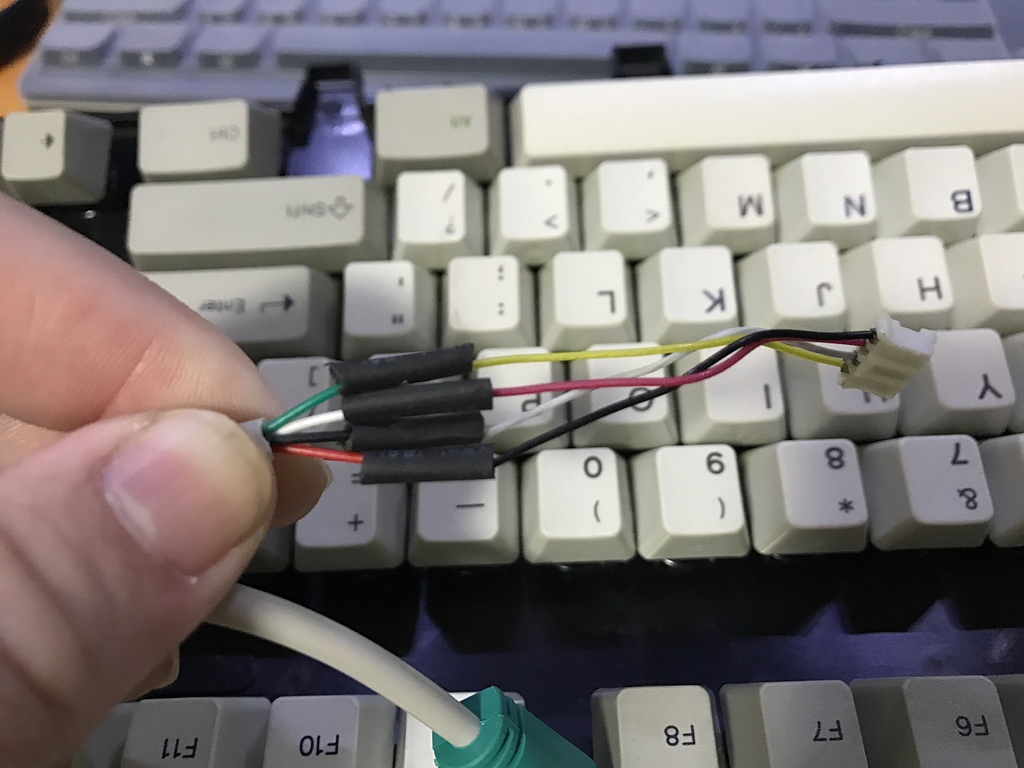

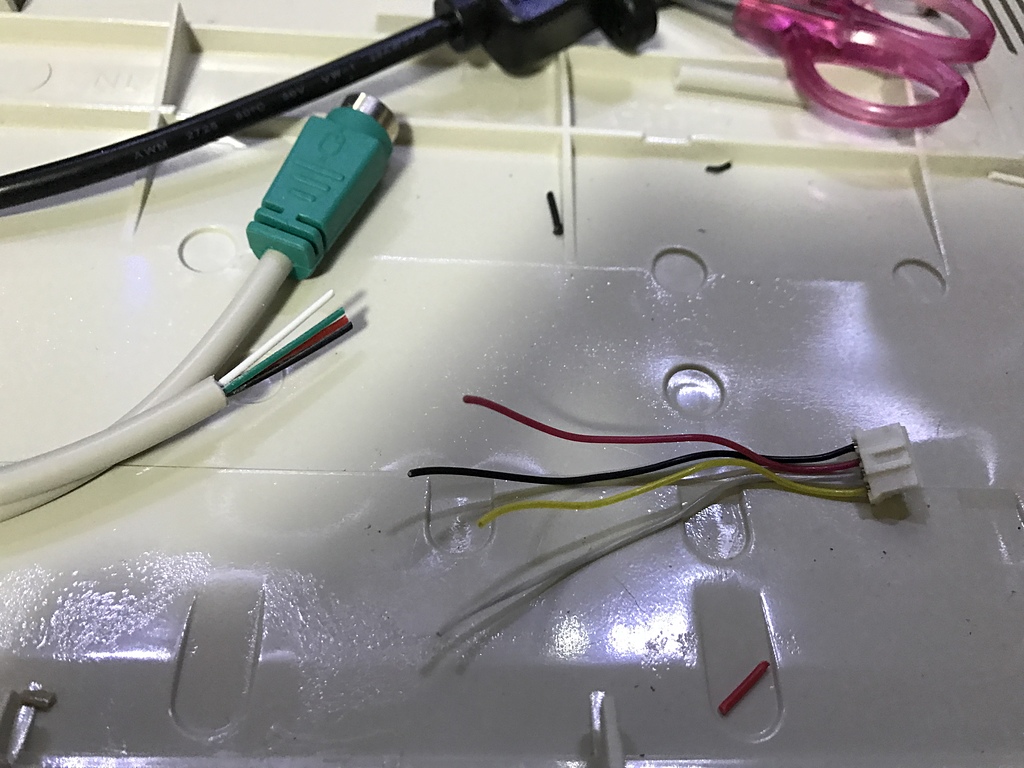

這邊就不能照顏色接了
線的定義不一樣
轉接頭 /綠>主機板連結線 /黃
轉接頭 /白>主機板連結線 /紅
轉接頭 /黑>主機板連結線 /白
轉接頭 /紅>主機板連結線 /黑
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151647608_x.jpg?ssl=1)
接好後傳輸線就完成了
先接到主機板上測試 看鍵盤能不能正常運作
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151647507_x.jpg?ssl=1)

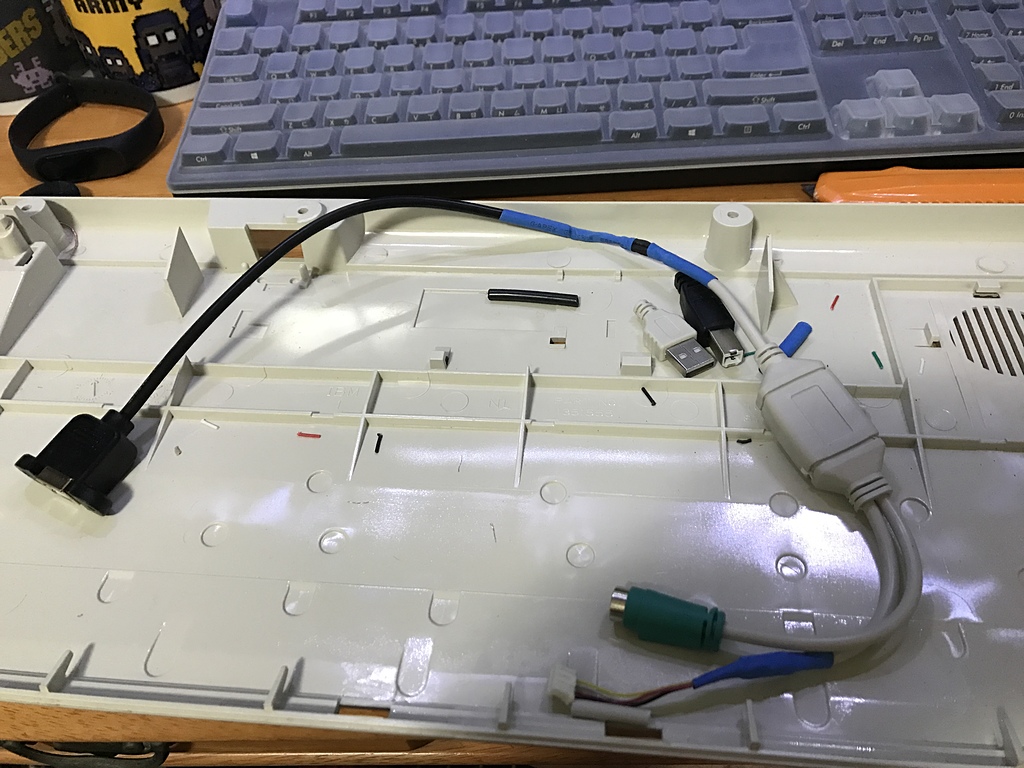

之後就是努力的塞
裡面空間不大 需要研究一下才能塞進去
type b插座建議用泡棉膠固定 以免位置跑掉
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151647816_x.jpg?ssl=1)

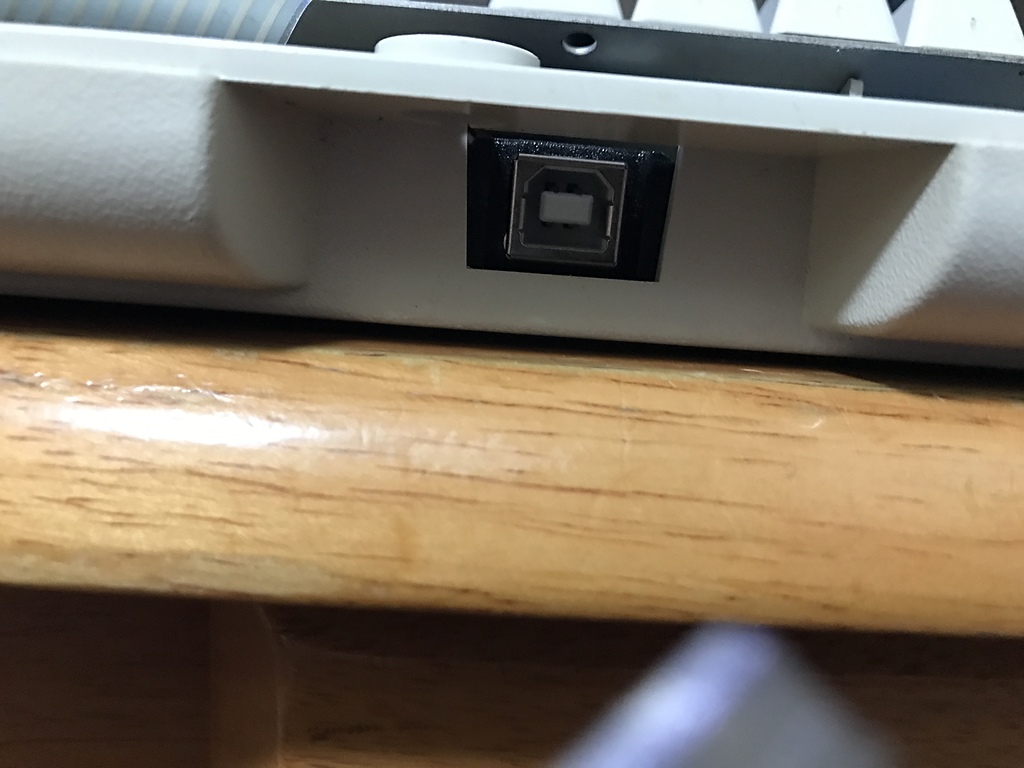

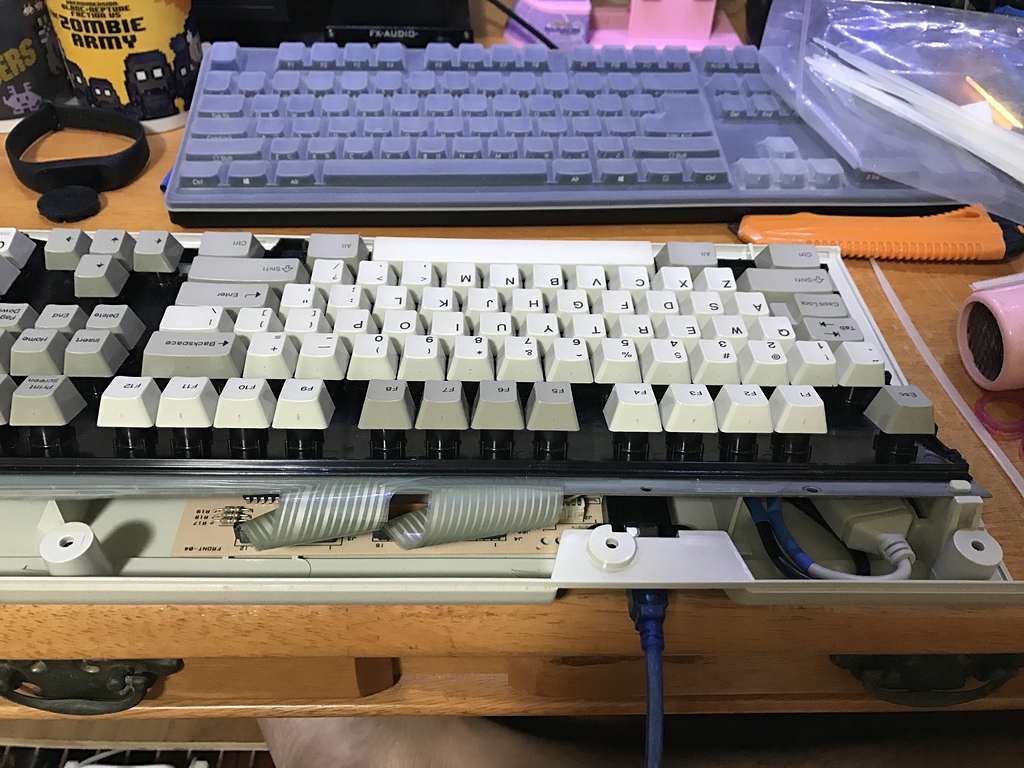

出線口剛好放得下type b的插座
![](https://i0.wp.com/avantiblog.tw/wp-content/uploads/2023/04/1151647817_x.jpg?ssl=1)

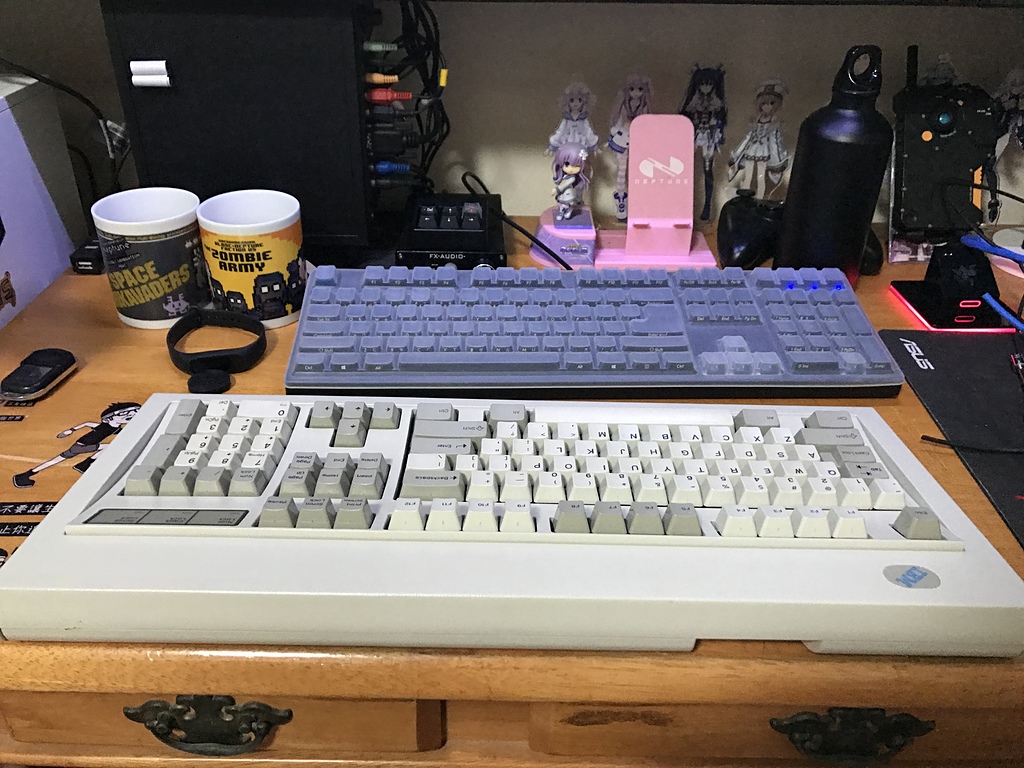

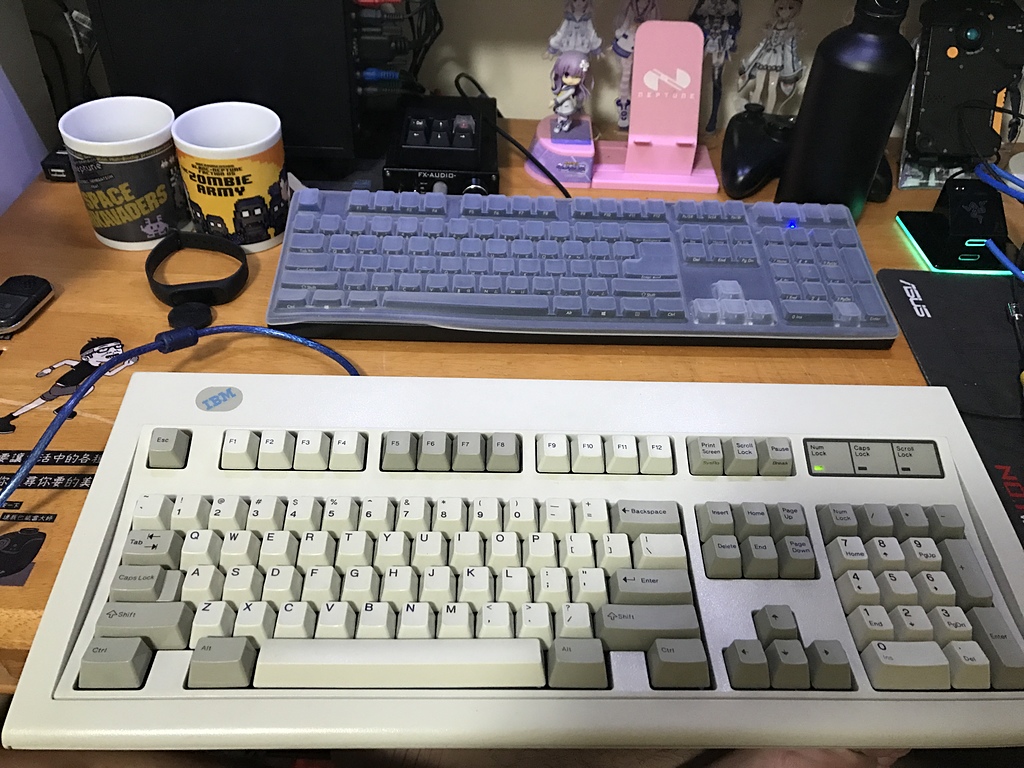

最後把鍵盤裝回去就大功告成了
沒有線感覺很不錯
